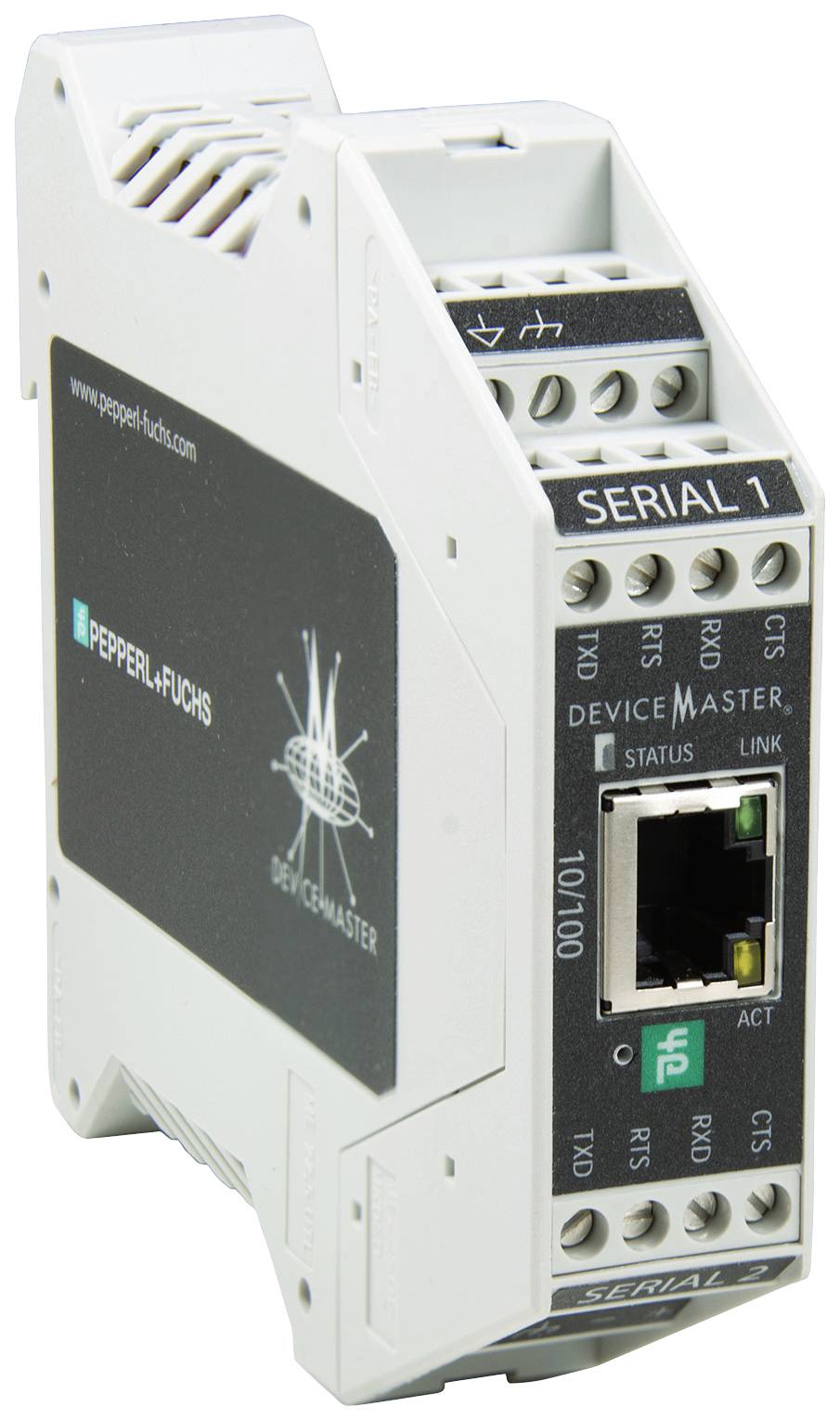

Pepperl+Fuchs 70114045 ICDM-RX/TCP-2ST/RJ45-DIN Passerelle Industrial Ethernet Nombre I/O: 2 24 V/DC 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 431.04 / pièce(s))
CHF 431.04
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Passerelle
- Interfaces
Industrial Ethernet
- Type
ICDM-RX/TCP-2ST/RJ45-DIN
- Tension de fonctionnement
24 V/DC
- Température de fonctionnement min.
-40 °C
- Température de fonctionnement
-40 °C (min)
- Nombre I/O
2
- Dim.
(l x H) 22.6 mm x 99 mm
- Hauteur
99 mm
- Largeur
22.6 mm
- Référence fabricant
70114045
- Fonction de charge sans fil
non
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2627496 Pepperl+Fuchs 70114045 ICDM-RX/TCP-2ST/RJ45-DIN Passerelle Industrial Ethernet Nombre I/O: 2 24 V/DC 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2627496 Pepperl+Fuchs 70114045 ICDM-RX/TCP-2ST/RJ45-DIN Passerelle Industrial Ethernet Nombre I/O: 2 24 V/DC 1 pc(s)
Description
Serveur d'appareils série 2 ports DIN rail DIN, type d'interface : interfaces sélectionnables par logiciel : RS-232, RS-422, RS-485 (2 et 4 fils), protocole : série RAW, type d'interface : Industrial Ethernet, protocole : TCP/IP, taux de transfert : 10/100 Mbits/s, température ambiante: -40 ... 75 °C (-40 °F) 167 °F), raccordement : alimentation : bornes à vis bus de terrain : 1 x entrées/sorties RJ45 : 2 x bornes à vis, fixation : rail DIN
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données générales
- Numéro de fichier UL : E185802
- Caractéristiques sécurité fonctionnelle
- MTBF : 58,6 A.
- Affichage/commandes
- Affichage LED : voir manuel
- Données électriques
- Tension de fonctionnement : 5... 30 V DC
- Tension nominale : 24 V/DC
- Interface
- Type d'interface : interfaces sélectionnables par logiciel : RS-232, RS-422, RS-485 (2 et 4 fils)
- Physique : 2 x bornes à vis
- Protocole : RAW série
- Débits en bauds pris en charge : 300 bits/s à 230 kbits/s.
- Interface 1
- Type d'interface : Industrial Ethernet
- Physique : 1 x RJ45
- Protocole : TCP/IP
- PROTOCOLES SUPPLÉMENTAIRES : ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO via TCP), SNMP (MIB-II), TCP/IP & UDP Socket services, Telnet, et TFTP, et prend en charge le transfert de données multicast IP
- Taux de transfert : 10/100 Mo/s
- Conformité aux directives
- Compatibilité électromagnétique :
- DIRECTIVE 2014/30/UE: EN 61000-6-2 , EN 55032 , EN 61000-6-4
- Conformité aux normes
- Type de protection : NEMA TS2
- Sécurité électrique : CSA C22.2 n° 60950 / UL60950 |
- Émission de parasites : en 61000-6-4, en 55032, FCC section 15 sous-section B, ICES-003, AS/NZS CISPR 32.
- Immunité : en 61000-6-2, en 55024
- Conditions ambiantes
- Température ambiante: -40 ... 75 °C (-40 °F) 167 °F)
- Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)
- Humidité relative : max. 95 %
- Hauteur d'utilisation : 0... 3048 m
- Caractéristiques mécaniques
- Longueur du boîtier 111 mm
- Largeur boîtier : 22,6 mm
- Hauteur du boîtier : 99 mm
- Indice de protection : IP20
- Connexion : alimentation : bornes à vis | bus de terrain : 1 x RJ45 | entrées/sorties : 2 x bornes à vis
- Matière
- Boîtier : polyamide, UL94V-0
- Poids : 130,4 g
- Forme : module d'armoire de commande
- Fixation : rail DIN
