Name: Pepperl+Fuchs 70109015 Connecteur confectionné pour capteurs/actionneurs 1 m Nombre de pôles: 8, 8 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2630346
Availability: BackOrder

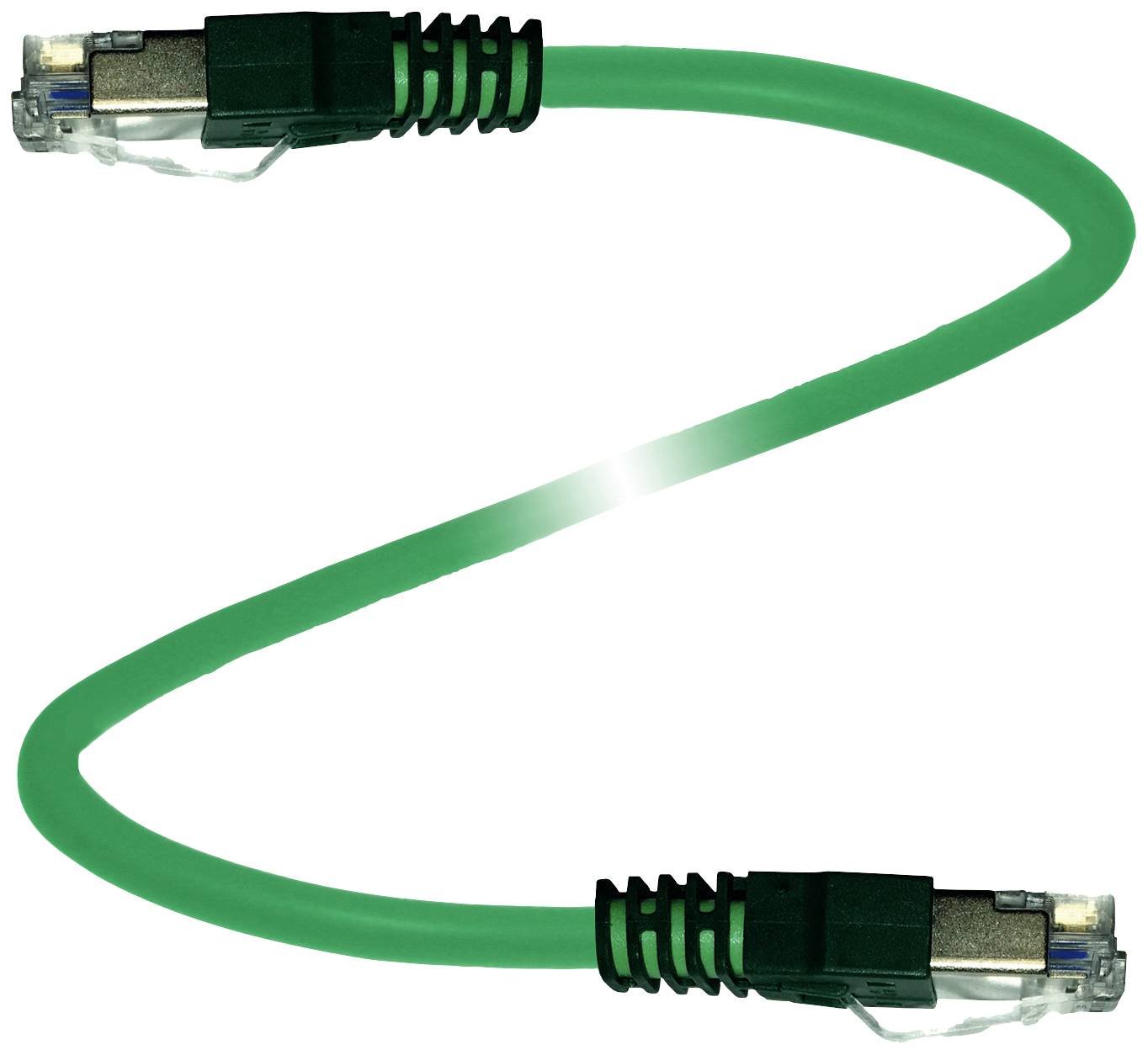

Un câble Ethernet vert avec des connecteurs RJ45 aux deux extrémités, sur un fond blanc.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Norme de connecteur

RJ45

Coté A

RJ 45 mâle

Coté de raccordement B

RJ 45 mâle

Nombre de pôles

Fiche technique (PDF)

Livraison le jeu. 3 décembre

Nombre

pièce(s)

Total (CHF 15.95 / pièce(s))

CHF 15.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V45-G-C6-GN1M-PUR-E2S-V45-G

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Norme de connecteur: RJ45

Coté A: RJ 45 mâle

Coté de raccordement B: RJ 45 mâle

Nombre de pôles: 8
8

Longueur de câble: 1 m

Materiau de la gaine: PUR

Tension nominale: 60 V/DC

Courant nominal: 1 A

Courant nominal - arrondi: 1 A

Section de raccordement (max.): 0.14 mm²

Ø extérieur: 6.2 mm

Section de câble (câblage capteur/actioneeur): 0.14 mm²

Connexion: RJ45

Codification: B

Matériau du contact: Ni/Au

Revêtement du contact: Ni/Au

Section max.: 0.14 mm²

Section (min.): 0.14 mm²

Spécificités: Ethernet

Température min.: -40 °C

Température max.: 85 °C

Type de fermeture: Snap-in

Référence fabricant: 70109015

Contenu: 1 pc(s)

Diamètre de câble: 6.2 mm

Ø câble max.: 6.2 mm

Gamme de Ø de câble: 6.2 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0.14 mm² mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630346 Pepperl+Fuchs 70109015 Connecteur confectionné pour capteurs/actionneurs 1 m Nombre de pôles: 8, 8 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630346 Pepperl+Fuchs 70109015 Connecteur confectionné pour capteurs/actionneurs 1 m Nombre de pôles: 8, 8 1 pc(s)

Description

Câble de bus Ethernet RJ45 mâle droit sur RJ45 mâle droit Ethernet codé, 8 pôles, câble PUR vert, Cat6A, blindé par paires et blindage total, Longueur : 1 m

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : mâle Forme : RJ45 Modèle : droit. Verrouillage : verrouillage par verrouillage Nombre de pôles : 8 CODAGE : EIA/TIA 568 BConnecteur 2 Connexion : mâle Forme : RJ45 Modèle : droit. Verrouillage : verrouillage par verrouillage Nombre de pôles : 8 CODAGE : EIA/TIA 568 BNuméro de fichier UL : E520112Données électriquesTension de fonctionnement : max. 50 V AC / 60 V DCCourant de fonctionnement : max. 1 AConformitéIndice de protection : en 60529Norme de bus de terrain : IEEE 802.3an 10GBASE-TConnecteur : connecteur RJ45 : IEC 60603-7CATÉGORIE DE COMPOSANT : CAT6A (CEI 11801, EN 50173)Inflammabilité : IEC 60332-1-2 , UL 1581Conditions ambiantesTempérature ambiante Câble, fixé: -40... 85 °C (-40 °F) 185 °F) Câble, mobile: -10... 60 °C (14 °C) 140 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Protection contre les secousses : fournie Cycles d'accouplement : min. 750 Blindage : blindage posé sur le connecteur Indice de protection : IP20Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 6,2 mm Rayon de courbure : max. 50 mm déplacé | max. 25 mm fixé Couleur de la gaine : vert (similaire à RAL 6018) Nombre de conducteurs : 8 Section de câble : 0,14 mm2 Couleur du fil : Ader 1 : blanc/orange | Ader 2 : orange | Ader 3 : blanc/vert | Ader 4 : bleu | Ader 5 : blanc/bleu | Ader 6 : vert | Ader 7 : blanc/marron | Ader 8 : marron Structure du câble : 7 x 0,404 mm Ø paire torsadée, parapluie Blindage : tresse CU, étamée | parapluie : film polyester recouvert d'aluminium Longueur : 1 m Symbole de câble : Li 02YSC 11Y 4 x 2 x 0,14 (AWG26/7)MatièreSans halogène : ouiConnecteurs Corps de la poignée : PC Surface de contact : ni/au Inflammabilité V-0Câble ; Gaine : PUR Isolation conducteur : PE Résistance aux UV : oui Résistance à l'huile : oui Inflammabilité FT1
