Name: Pepperl+Fuchs 456513 Connecteur confectionné pour capteurs/actionneurs M12 5 m Nombre de pôles: 8 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2631511
Availability: BackOrder

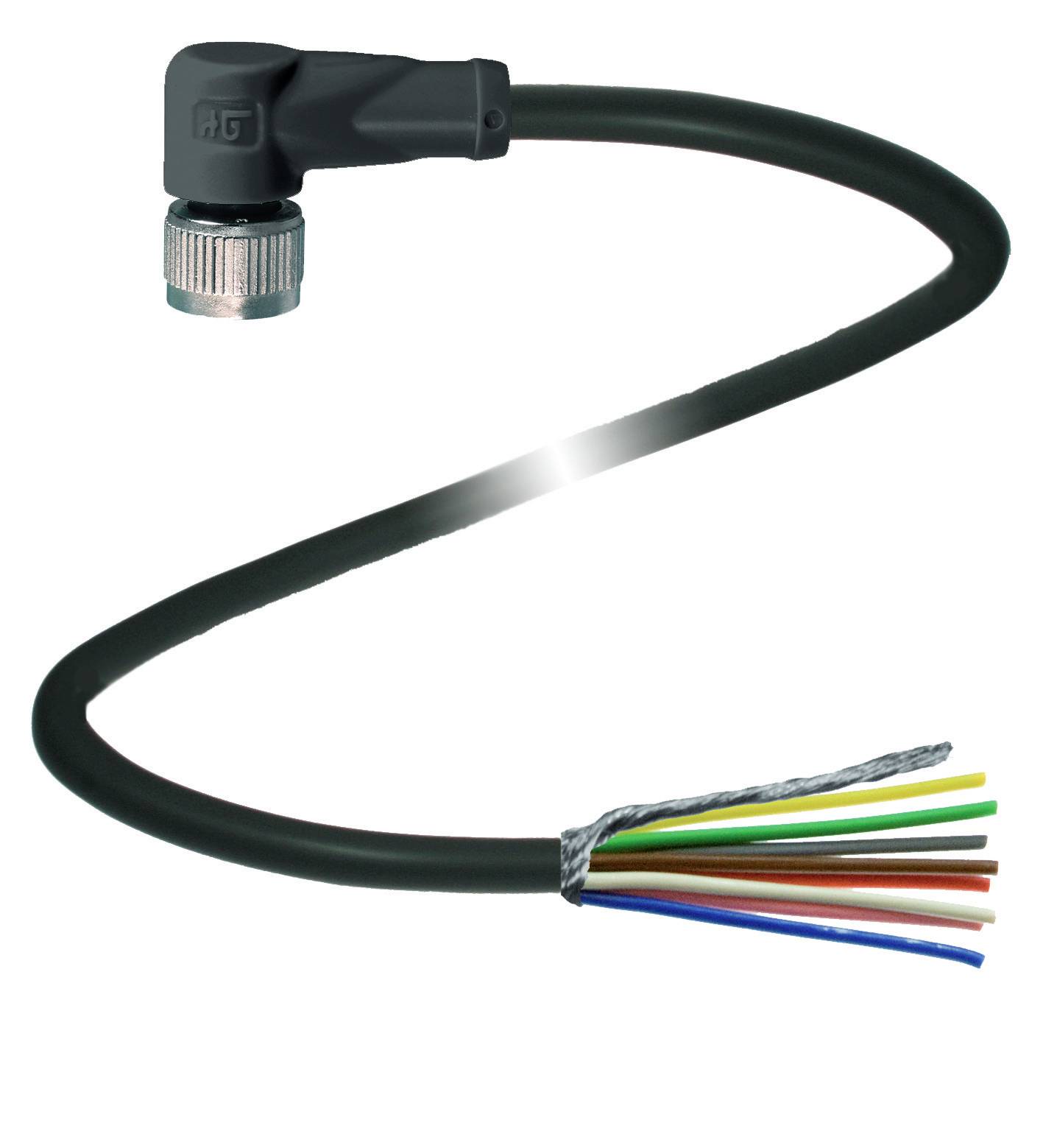

Câble électrique avec fiche coudée et extrémités de fils multicolores dénudées, adapté à diverses applications de connexion.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M12 femelle coudé

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

Longueur de câble

5 m

Fiche technique (PDF)

Livraison le jeu. 3 décembre

Nombre

pièce(s)

Total (CHF 53.95 / pièce(s))

CHF 53.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V19-W-BK5M-PUR-U/ABG

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M12 femelle coudé

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 8

Longueur de câble: 5 m

Materiau de la gaine: PUR

Tension nominale: 30 V DC/AC

Courant nominal: 2 A

Courant nominal - arrondi: 2 A

Section de câble (câblage capteur/actioneeur): 0.25 mm²

Connexion: extrémités des fils libres
femelle

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12 x 1

Codification: A

Matériau du contact: Au

Revêtement du contact: Au

: IP67
IP68
IP69

Spécificités: blindé
ignifuge
résistant à l'huile
hydrolyse
résistant aux UV
Gaine PUR
sans halogène

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 456513

Contenu: 1 pc(s)

Diamètre de câble: 6 mm

Ø câble max.: 6 mm

Gamme de Ø de câble: 6 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0,25 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2631511 Pepperl+Fuchs 456513 Connecteur confectionné pour capteurs/actionneurs M12 5 m Nombre de pôles: 8 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2631511 Pepperl+Fuchs 456513 Connecteur confectionné pour capteurs/actionneurs M12 5 m Nombre de pôles: 8 1 pc(s)

Description

Prise de câble, M12, 8 pôles, blindée, câble PUR, Longueur : 5 m, conducteurs : 8 x 0,25 mm2

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 8 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleNuméro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 30 V AC/DCCourant de fonctionnement : max. 2 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2Sans halogène : IEC 60754-1Homologations et certificatsHOMOLOGUÉ UL : CURUS AWM 20549 AWM I/II A/B 80°C 300 V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Blindage : blindage posé sur le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 8 Section de câble : 0,25 mm2 Couleur du fil : Ader 1 : blanc | Ader 2 : marron | Ader 3 : vert | Ader 4 : jaune | Ader 5 : gris | Ader 6 : rose | Ader 7 : bleu | Ader 8 : rouge Structure du câble : 14 x 0,15 mm Ø Blindage : tresse CU, étamée, 85 % de recouvrement Longueur : 5 m Symbole de câble : Li 9Y C 11Y 8 x 0,25MatièreSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2

Description

Prise de câble, M12, 8 pôles, blindée, câble PUR, Longueur : 5 m, conducteurs : 8 x 0,25 mm2

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 8 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleNuméro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 30 V AC/DCCourant de fonctionnement : max. 2 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2Sans halogène : IEC 60754-1Homologations et certificatsHOMOLOGUÉ UL : CURUS AWM 20549 AWM I/II A/B 80°C 300 V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Blindage : blindage posé sur le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 8 Section de câble : 0,25 mm2 Couleur du fil : Ader 1 : blanc | Ader 2 : marron | Ader 3 : vert | Ader 4 : jaune | Ader 5 : gris | Ader 6 : rose | Ader 7 : bleu | Ader 8 : rouge Structure du câble : 14 x 0,15 mm Ø Blindage : tresse CU, étamée, 85 % de recouvrement Longueur : 5 m Symbole de câble : Li 9Y C 11Y 8 x 0,25MatièreSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
