Name: Pepperl+Fuchs 295573 Connecteur confectionné pour capteurs/actionneurs 3 m Nombre de pôles: 8 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2631403
Availability: BackOrder

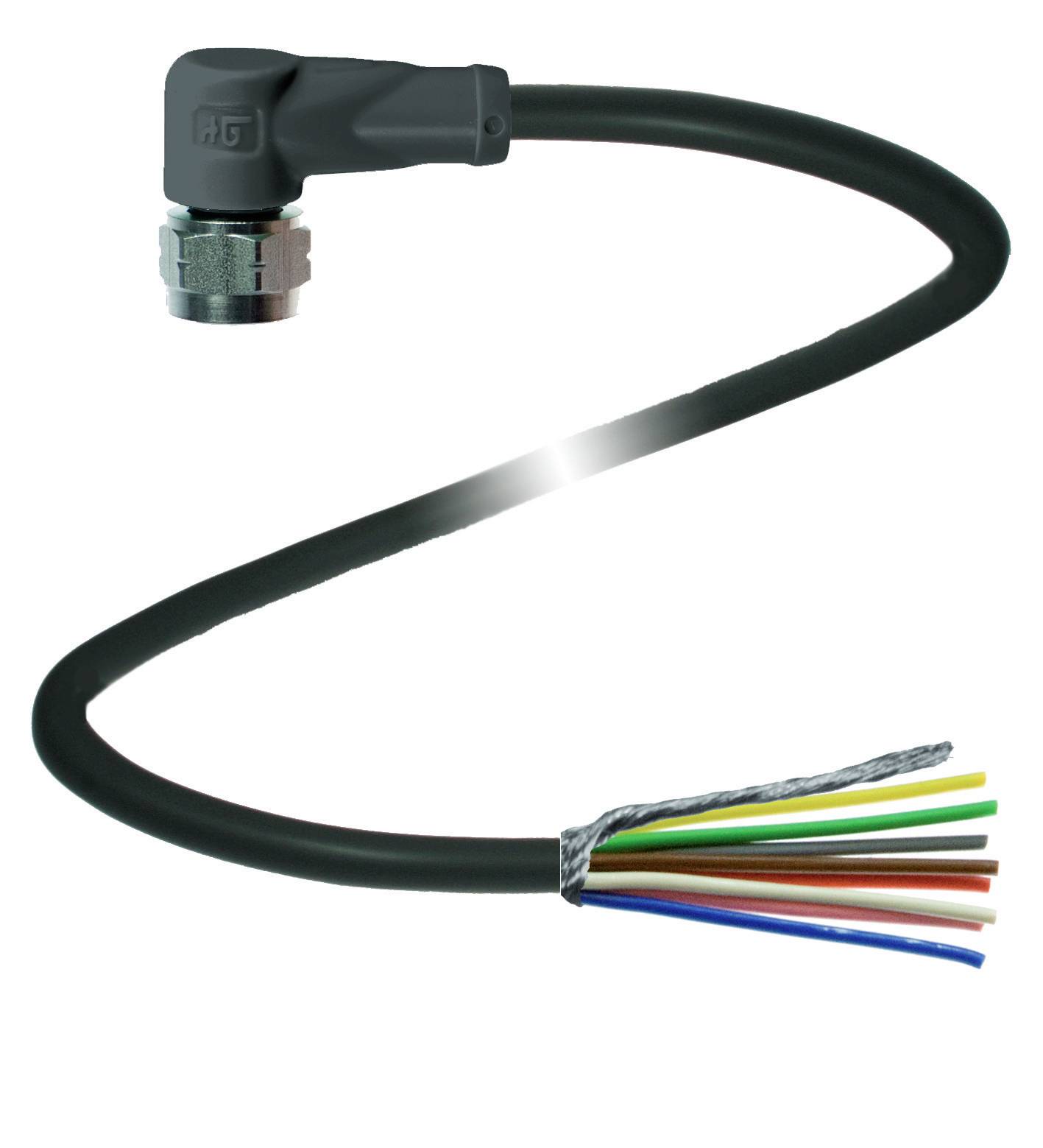

Un câble noir avec une fiche équerre à une extrémité et plusieurs fils de couleur dépassant de l'autre côté.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M12 femelle coudé

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

Longueur de câble

3 m

Fiche technique (PDF)

Livraison le jeu. 3 décembre

Nombre

pièce(s)

Total (CHF 111.95 / pièce(s))

CHF 111.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V19-WV4A-3M-PUR-ABG0

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M12 femelle coudé

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 8

Longueur de câble: 3 m

Materiau de la gaine: PUR

Tension nominale: 30 V DC/AC

Courant nominal: 2 A

Courant nominal - arrondi: 2 A

Codification: A

: IP67
IP68
IP69

Type de fermeture: à vis

Référence fabricant: 295573

Contenu: 1 pc(s)

Diamètre de câble: 6 mm

Fonction de charge sans fil: non

Diam. câble: 0,25 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2631403 Pepperl+Fuchs 295573 Connecteur confectionné pour capteurs/actionneurs 3 m Nombre de pôles: 8 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2631403 Pepperl+Fuchs 295573 Connecteur confectionné pour capteurs/actionneurs 3 m Nombre de pôles: 8 1 pc(s)

Description

Prise de câble, M12, acier inoxydable V4A, 8 pôles, blindée, Câble PUR, longueur: 3 m, conducteurs: 8 x 0,25 mm2

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 8 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleDonnées électriquesTension de fonctionnement : max. 30 V AC/DCCourant de fonctionnement : max. 2 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Sans halogène : IEC 60754-1Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Montage de l'outil : écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100 Blindage : blindage non posé sur le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 8 Section de câble : 0,25 mm2 Couleur du fil : Ader 1 : blanc | Ader 2 : marron | Ader 3 : vert | Ader 4 : jaune | Ader 5 : gris | Ader 6 : rose | Ader 7 : bleu | Ader 8 : rouge Structure du câble : 14 x 0,15 mm Ø Blindage : tresse CU, étamée, 85 % de recouvrement Longueur : 3 m Symbole de câble : Li 9Y C 11Y 8 x 0,25MatièreSans halogène : ouiConnecteurs Raccord à vis : acier inoxydable 1.4404 / AISI 316L (V4A) Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance chimique : bonne
