Photo non contractuelle

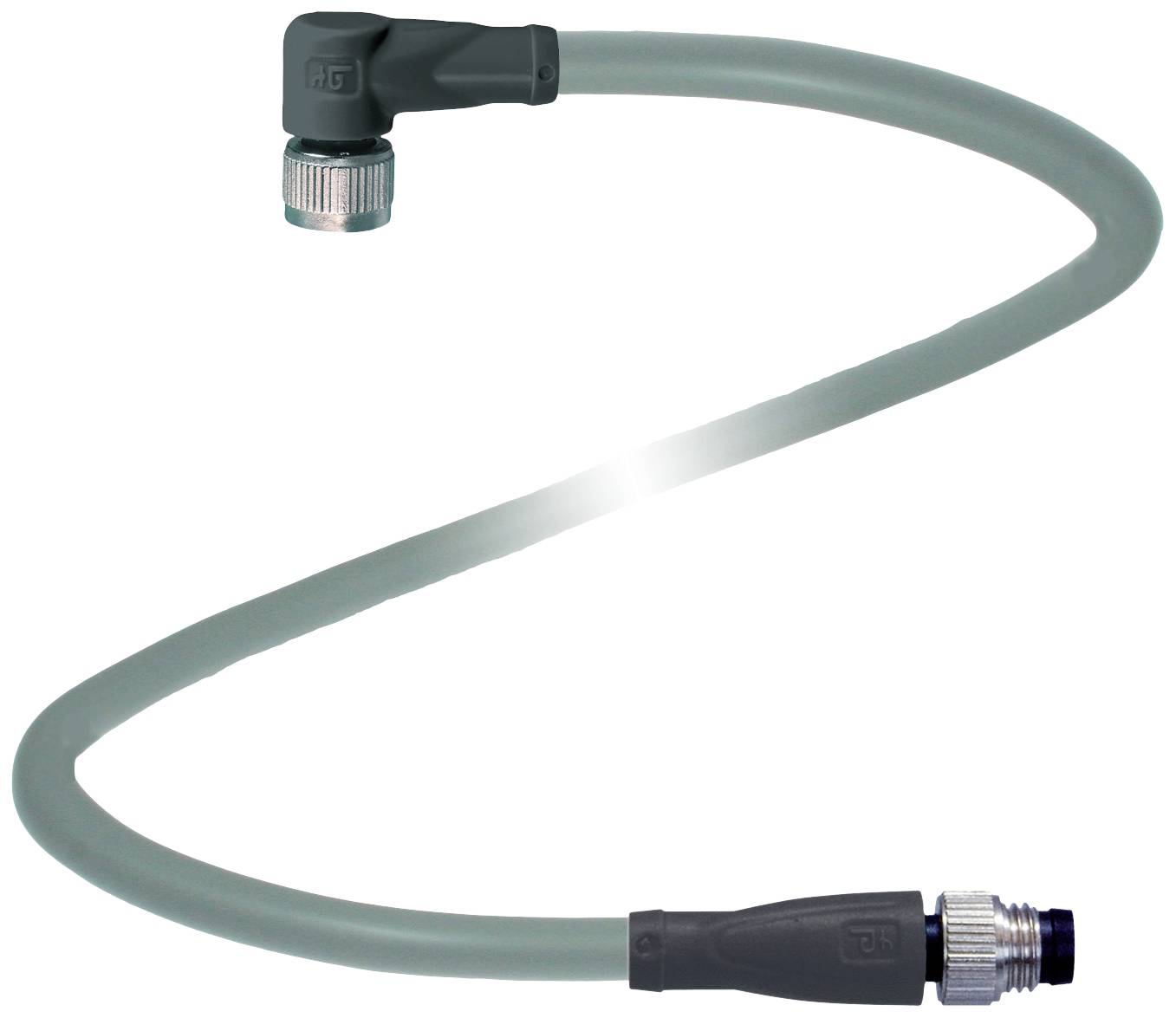

Pepperl+Fuchs 241632 Connecteur confectionné pour capteurs/actionneurs M8 x 1 5 m Nombre de pôles: 3, 3 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Norme de connecteur
Connectique Sensorik
Coté A
M8 femelle coudé
Coté de raccordement B
M8 mâle droit
Nombre de pôles
3
3
Fiche technique (PDF)
Nombre
Total (CHF 22.95 / pièce(s))
CHF 22.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
V3-WM-5M-PVC-V3-GM
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Norme de connecteur
Connectique Sensorik
- Coté A
M8 femelle coudé
- Coté de raccordement B
M8 mâle droit
- Nombre de pôles
3
3
- Longueur de câble
5 m
- Materiau de la gaine
PVC
- Tension nominale
60 V/DC
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Ø extérieur
4.3 mm
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Type de filetage côté du raccordement
M8 x 1
- Codification
A
- Revêtement du contact
Au
IP67
- Spécificités
ignifuge
- Température min.
-40 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
241632
- Contenu
1 pc(s)
- Diamètre de câble
4.3 mm
- Fonction de charge sans fil
non
- Diam. câble
0,25 mm²
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2631545 Pepperl+Fuchs 241632 Connecteur confectionné pour capteurs/actionneurs M8 x 1 5 m Nombre de pôles: 3, 3 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2631545 Pepperl+Fuchs 241632 Connecteur confectionné pour capteurs/actionneurs M8 x 1 5 m Nombre de pôles: 3, 3 1 pc(s)
Description
Câble de raccordement, M8, longueur : 5 m
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesConnecteur 1 Connexion : femelle Forme : M8 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M8 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Données électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 3 AConformitéIndice de protection : en 60529Connecteur : connecteur M8 x 1 : IEC 61076-2-104Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 70 °C (-40 °F) 158 °F) Câble, mobile: -5... 70 °C (23 °C) 158 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,4 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100Indice de protection : IP67Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,3 mm Rayon de courbure : > 15 x diamètre du câble, déplacé | > 10 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : gris (similaire à RAL 7001) Nombre de conducteurs : 3 Section de câble : 0,25 mm2 Couleur du fil : Ader 1 : marron | Ader 3 : bleu | Ader 4 : noir Structure du câble : 14 x 0,15 mm Ø Longueur : 5 m Symbole de câble : Li YY 3 x 0,25MatièreConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PVC Isolation du câble: PVC Inflammabilité : ignifuge
