Name: Pepperl+Fuchs 240815-0001 Connecteur confectionné pour capteurs/actionneurs M8 x 1 5 m Nombre de pôles: 3, 3 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2630502
Availability: BackOrder

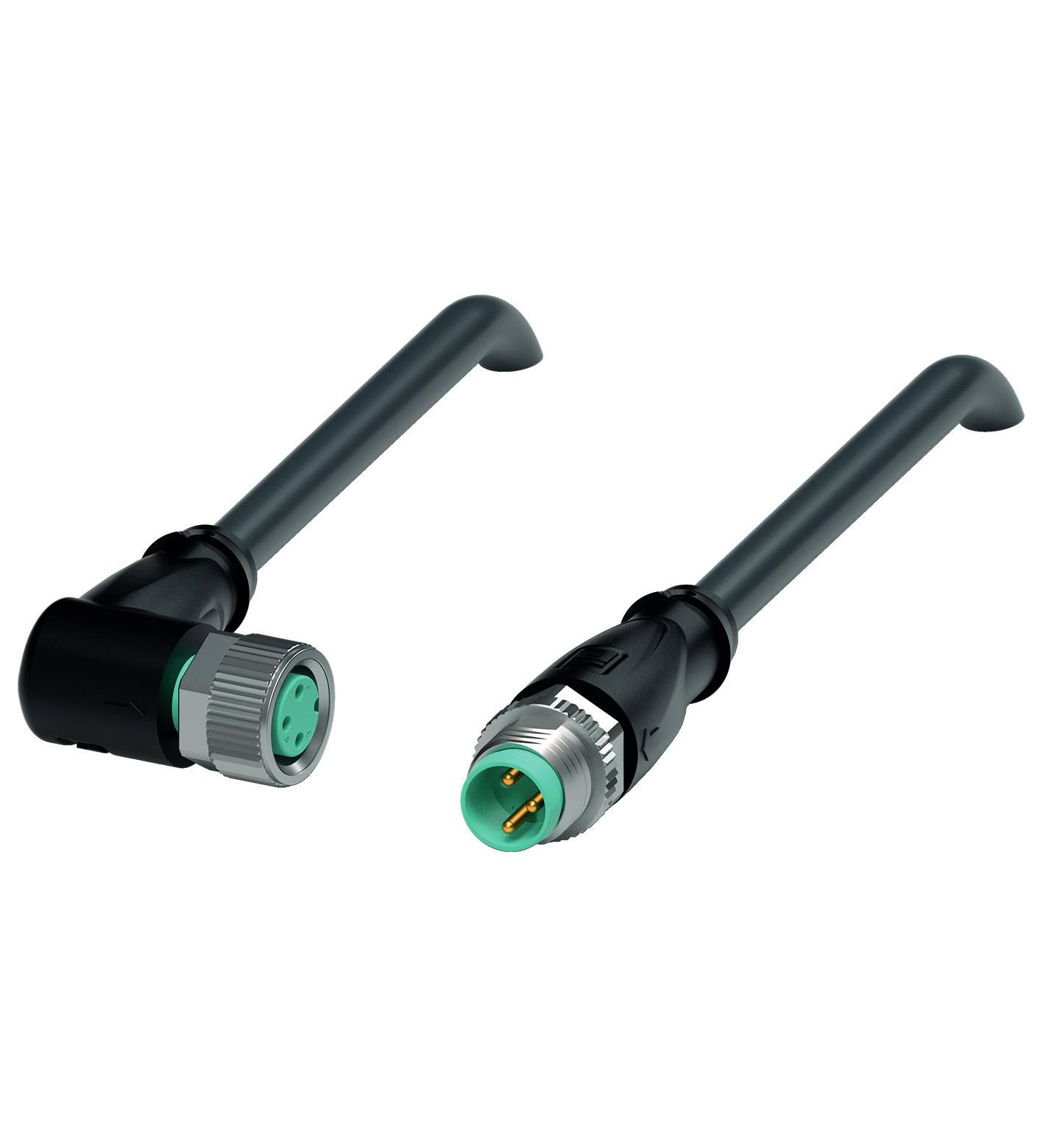

Deux connecteurs : à gauche une prise femelle, à droite une prise mâle. Les deux ont des boîtiers noirs et des contacts verts, reliés par des câbles.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M8 femelle coudé

Coté de raccordement B

M8 mâle droit

Nombre de pôles

Longueur de câble

5 m

Fiche technique (PDF)

Livraison le mar., 29 décembre 2026

Nombre

pièce(s)

Total (CHF 33.95 / pièce(s))

CHF 33.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V3-WM-BK5M-PUR-U-V3-GM

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M8 femelle coudé

Coté de raccordement B: M8 mâle droit

Nombre de pôles: 3
3

Longueur de câble: 5 m

Materiau de la gaine: PUR

Tension nominale: 60 V/DC

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Section de raccordement (max.): 0.34 mm²

Ø extérieur: 4.3 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: connecteur mâle M8

Type de filetage côté du raccordement: M8 x 1

Type de filetage connexion des câbles et montage: M8 x 1

Codification: A

Matériau du contact: or

Revêtement du contact: or

Section max.: 0.34 mm²

: IP68

Spécificités: pour chaîne porte-câbles

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 240815-0001

Contenu: 1 pc(s)

Diamètre de câble: 4.3 mm

Ø câble max.: 4.3 mm

Gamme de Ø de câble: 4.3 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630502 Pepperl+Fuchs 240815-0001 Connecteur confectionné pour capteurs/actionneurs M8 x 1 5 m Nombre de pôles: 3, 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630502 Pepperl+Fuchs 240815-0001 Connecteur confectionné pour capteurs/actionneurs M8 x 1 5 m Nombre de pôles: 3, 3 1 pc(s)

Description

Câble de raccordement, M8, longueur : 5 m

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M8 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M8 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Données électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 3 AConformitéIndice de protection : en 60529Connecteur : connecteur M8 x 1 : IEC 61076-2-104INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2SANS HALOGÈNE : DIN VDE 0472-815 | IEC 60754-1Homologations et certificatsHOMOLOGATION UL : AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (CÂBLE)Numéro de fichier UL : E231213Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,4 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 9 mm Cycles d'accouplement : min. 100Indice de protection : IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de la gaine : 4,3 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 3 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 3 : bleu | Ader 4 : noir Structure du câble : 42 x 0,1 mm Ø Longueur : 5 m Symbole de câble : Li 9Y 11Y 3 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 5000000 Vitesse de déplacement : max. 3,3 m/s. Course de déplacement : max. 5 m Accélération : max. 5 m/s2 Cycles de torsion : min. 1000000 Contrainte de torsion : ± 180°/M.MatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
