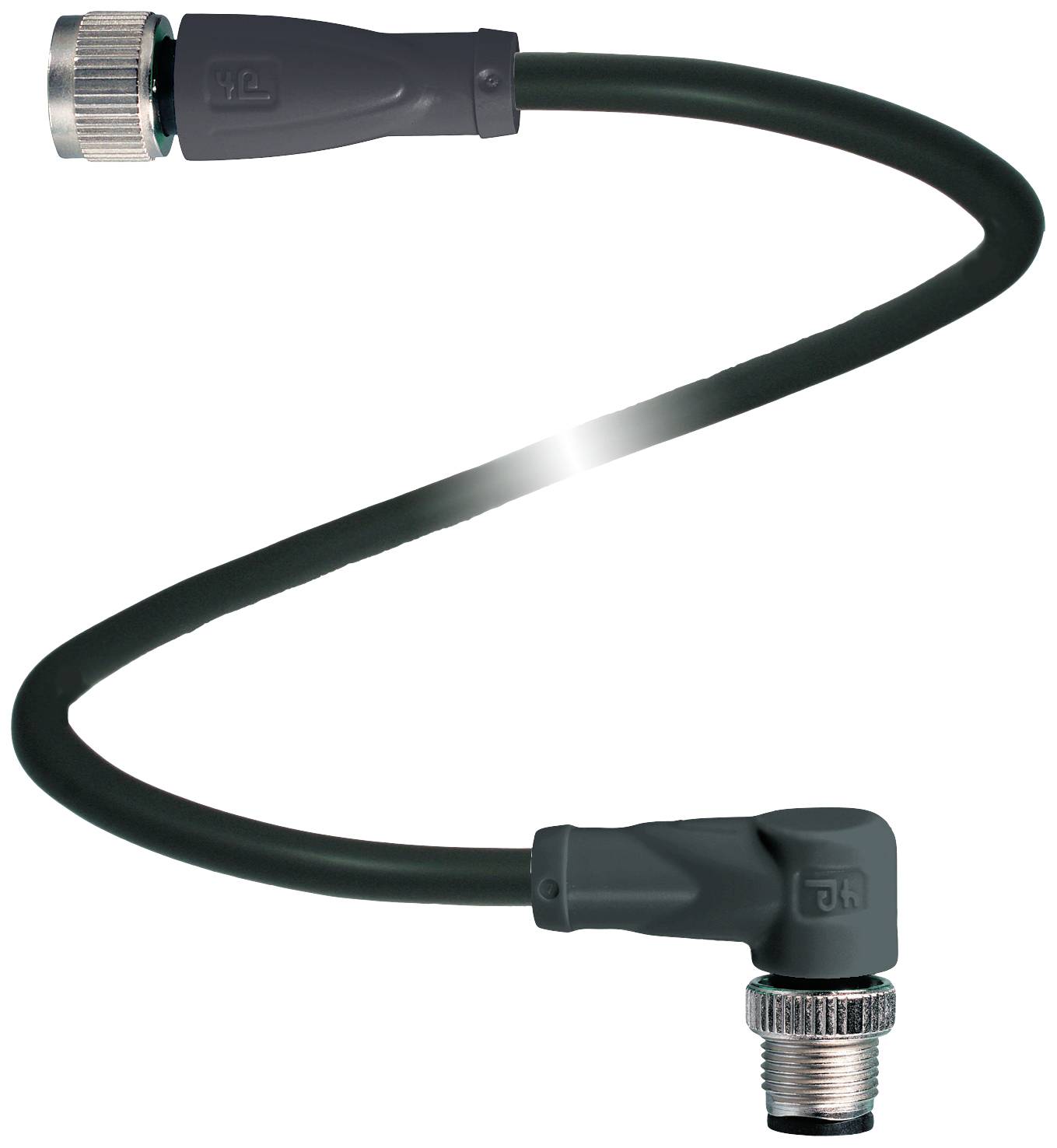

Photo non contractuelle
Pepperl+Fuchs 240778-100034 Connecteur confectionné pour capteurs/actionneurs M12 x 1 2 m Nombre de pôles: 8, 8 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Norme de connecteur
Connectique Sensorik
Coté A
M12 femelle droit
Coté de raccordement B
M12 mâle coudé
Nombre de pôles
8
8
Fiche technique (PDF)
Nombre
Total (CHF 57.95 / pièce(s))
CHF 57.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
V19-G-BK2M-PUR-U-V19-W
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Norme de connecteur
Connectique Sensorik
- Coté A
M12 femelle droit
- Coté de raccordement B
M12 mâle coudé
- Nombre de pôles
8
8
- Longueur de câble
2 m
- Materiau de la gaine
PUR
- Tension nominale
30 V DC/AC
- Courant nominal
2 A
- Courant nominal - arrondi
2 A
- Ø extérieur
6 mm
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Connexion
connecteur femelle M12
- Type de filetage côté du raccordement
M12 x 1
- Type de filetage connexion des câbles et montage
M12 x 1
- Codification
A
- Matériau du contact
Au (or)
- Revêtement du contact
Au (or)
IP67
IP68
IP69
- Spécificités
Gaine PUR
- Température min.
-40 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
240778-100034
- Contenu
1 pc(s)
- Diamètre de câble
6 mm
- Fonction de charge sans fil
non
- Diam. câble
0,25 mm²
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2631490 Pepperl+Fuchs 240778-100034 Connecteur confectionné pour capteurs/actionneurs M12 x 1 2 m Nombre de pôles: 8, 8 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2631490 Pepperl+Fuchs 240778-100034 Connecteur confectionné pour capteurs/actionneurs M12 x 1 2 m Nombre de pôles: 8, 8 1 pc(s)
Description
Câble de raccordement femelle M12 droit sur connecteur mâle M12 coudé à codage A, 8 pôles, câble PUR noir, homologué UL, adapté à la chaîne de remorquage, Adapté à la torsion, longueur : 2 M.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 8 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 8 Codage : codage A.Numéro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 30 V AC/DCCourant de fonctionnement : max. 2 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2Sans halogène : IEC 60754-1Homologations et certificatsHOMOLOGATION UL : AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100INDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 500 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 8 Section de câble : 0,25 mm2 Couleur du fil : Ader 1 : blanc | Ader 2 : marron | Ader 3 : vert | Ader 4 : jaune | Ader 5 : gris | Ader 6 : rose | Ader 7 : bleu | Ader 8 : rouge Structure du câble : 14 x 0,15 mm Ø Longueur : 2 m Symbole de câble : Li 9Y 11Y 8 x 0,25MatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis moleté : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
