Name: Pepperl+Fuchs 240770-0001 Connecteur confectionné pour capteurs/actionneurs M12 x 1 20 m Nombre de pôles: 2 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2630374
Availability: BackOrder

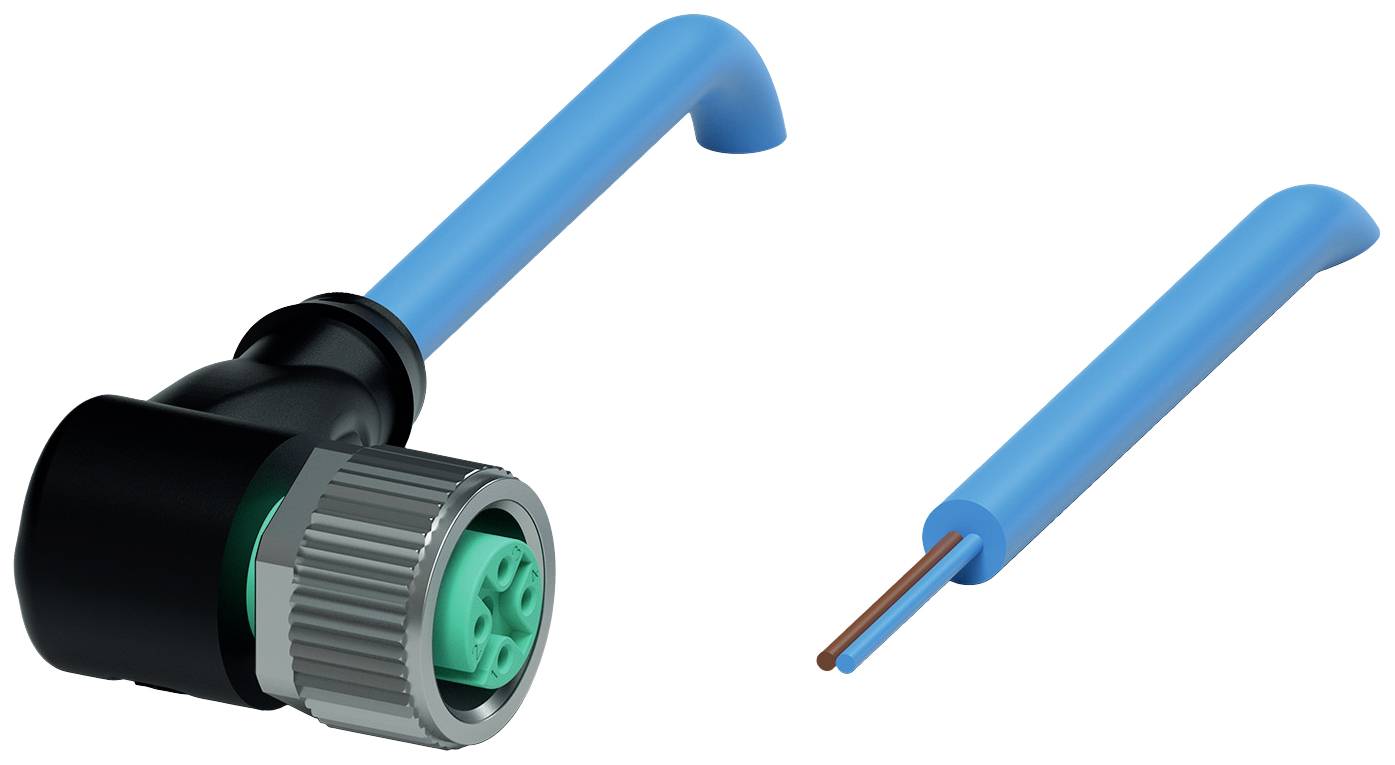

Un connecteur noir et gris à angle droit avec une connexion verte à côté d'un fil bleu dont l'extrémité en cuivre est dénudée.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M12 femelle coudé

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

Longueur de câble

20 m

Fiche technique (PDF)

Livraison le mar., 29 décembre 2026

Nombre

pièce(s)

Total (CHF 59.95 / pièce(s))

CHF 59.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V1-W-N-20M-PUR

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M12 femelle coudé

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 2

Longueur de câble: 20 m

Materiau de la gaine: PUR

Tension nominale: 250 V DC/AC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Ø extérieur: 4.8 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: femelle

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Codification: A

Matériau du contact: Au

Revêtement du contact: Au

Section max.: 0.34 mm²

: IP68
IP69

Spécificités: codage A

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 240770-0001

Contenu: 1 pc(s)

Diamètre de câble: 4.8 mm

Ø câble max.: 4.8 mm

Gamme de Ø de câble: 4.8 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630374 Pepperl+Fuchs 240770-0001 Connecteur confectionné pour capteurs/actionneurs M12 x 1 20 m Nombre de pôles: 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630374 Pepperl+Fuchs 240770-0001 Connecteur confectionné pour capteurs/actionneurs M12 x 1 20 m Nombre de pôles: 2 1 pc(s)

Description

Prise de câble M12 coudée A, 2 pôles, câble PUR bleu, NAMUR, longueur : 20 m

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles: 2 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleDonnées électriquesTension de fonctionnement : max. 250 V AC/DCCourant d'alimentation : 4 ARevêtement de résistance : max. 0,057 Ω/mRevêtement de capacité : 102,4 nF/kmRevêtement d'inductance : 0,49 mH/kmConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100Indice de protection : IP68 / IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 15 x diamètre du câble, déplacé | > 10 x diamètre du câble, fixé Couleur de la gaine : bleu (similaire à RAL 5015) Nombre de conducteurs : 2 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : bleu Structure du câble : 42 x 0,1 mm Ø Longueur : 20 m Symbole de câble : Li FY 11Y 2 x 0,34MatièreConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation du câble: PVC Inflammabilité : HB
