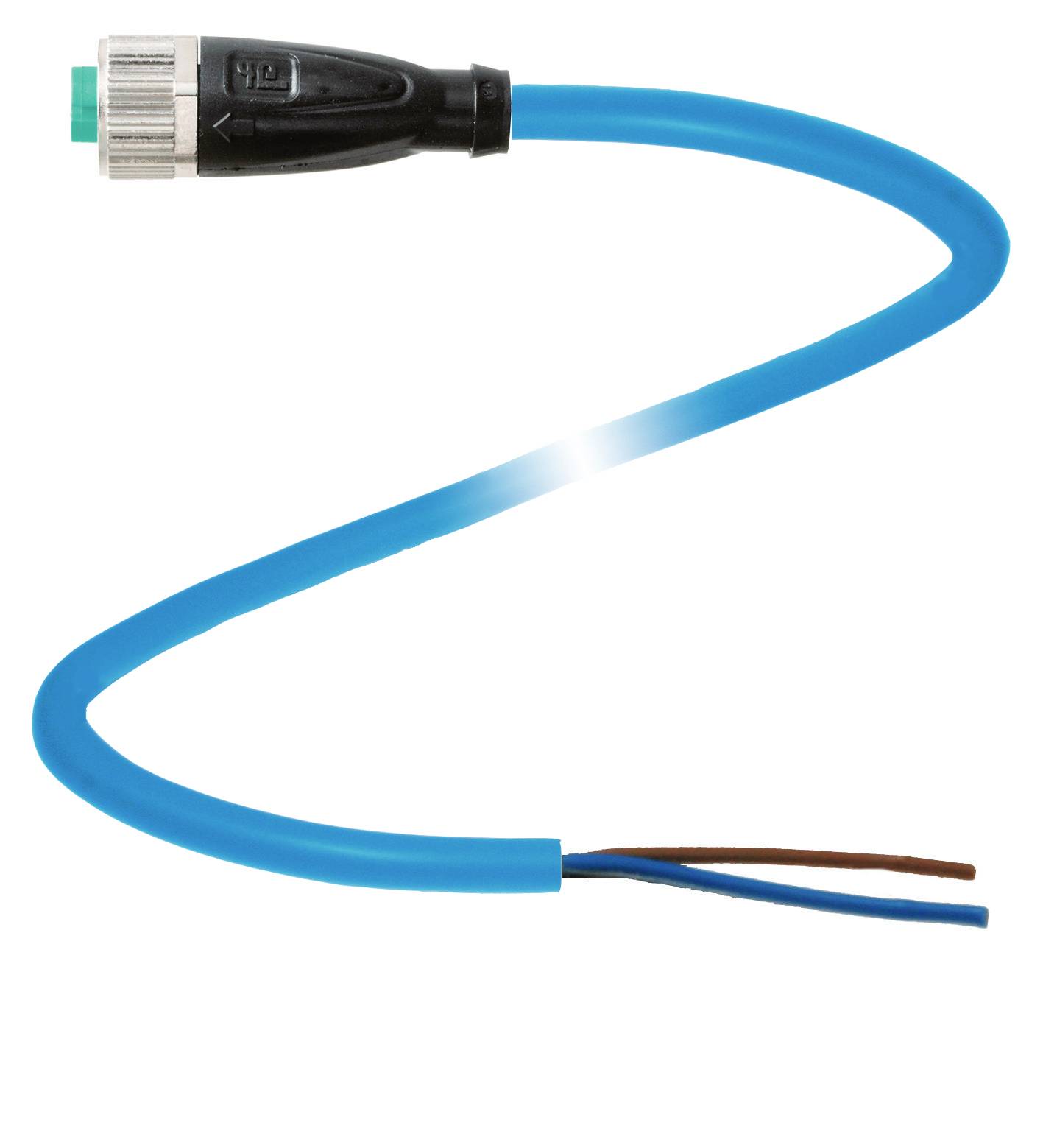

Photo non contractuelle
Pepperl+Fuchs 240769-100005 Connecteur confectionné pour capteurs/actionneurs M12 x 1 droit 5 m Nombre de pôles: 2 1 pc(
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
droit
Coté A
M12 femelle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
2
Fiche technique (PDF)
Nombre
Total (CHF 22.95 / pièce(s))
CHF 22.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
V1-G-N-5M-PVC
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Forme
droit
- Coté A
M12 femelle droit
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
2
- Longueur de câble
5 m
- Materiau de la gaine
PVC
- Tension nominale
250 V DC/AC
- Courant nominal
4 A
- Courant nominal - arrondi
4 A
- Section de raccordement (max.)
0.34 mm²
- Ø extérieur
4.8 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
femelle
- Type de filetage côté du raccordement
M12 x 1
- Type de filetage connexion des câbles et montage
M12 x 1
- Codification
A
- Matériau du contact
Au (or)
- Revêtement du contact
Au (or)
IP68
IP69
- Spécificités
codage A
- Température min.
-40 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
240769-100005
- Contenu
1 pc(s)
- Diamètre de câble
4.8 mm
- Fonction de charge sans fil
non
- Diam. câble
0,34 mm²
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2630371 Pepperl+Fuchs 240769-100005 Connecteur confectionné pour capteurs/actionneurs M12 x 1 droit 5 m Nombre de pôles: 2 1 pc(
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2630371 Pepperl+Fuchs 240769-100005 Connecteur confectionné pour capteurs/actionneurs M12 x 1 droit 5 m Nombre de pôles: 2 1 pc(
Description
Prise de câble M12 droite à codage A, 2 pôles, câble PVC bleu, NAMUR ; longueur : 5 M.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles: 2 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleDonnées électriquesTension de fonctionnement : max. 250 V AC/DCCourant d'alimentation : 4 ARevêtement de résistance : max. 0,053 Ω/mRevêtement de capacité : 101,8 nF/kmRevêtement d'inductance : 0,581 mH/kmConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -25... 70 °C (-13 °C) 158 °F) Câble, mobile: -5... 70 °C (23 °C) 158 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100Indice de protection : IP68 / IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, fixé, 15 > x diamètre du câble, déplacé Couleur de la gaine : bleu (similaire à RAL 5015) Nombre de conducteurs : 2 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : bleu Structure du câble : 19 x 0,15 mm Ø Longueur : 5 m Symbole de câble : Li YY 2 x 0,34MatièreConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Gaine : PVC Isolation du câble: PVC
