Name: Pepperl+Fuchs 240004-100020 Connecteur confectionné pour capteurs/actionneurs M12 x 1 5 m Nombre de pôles: 4 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2630950
Availability: BackOrder

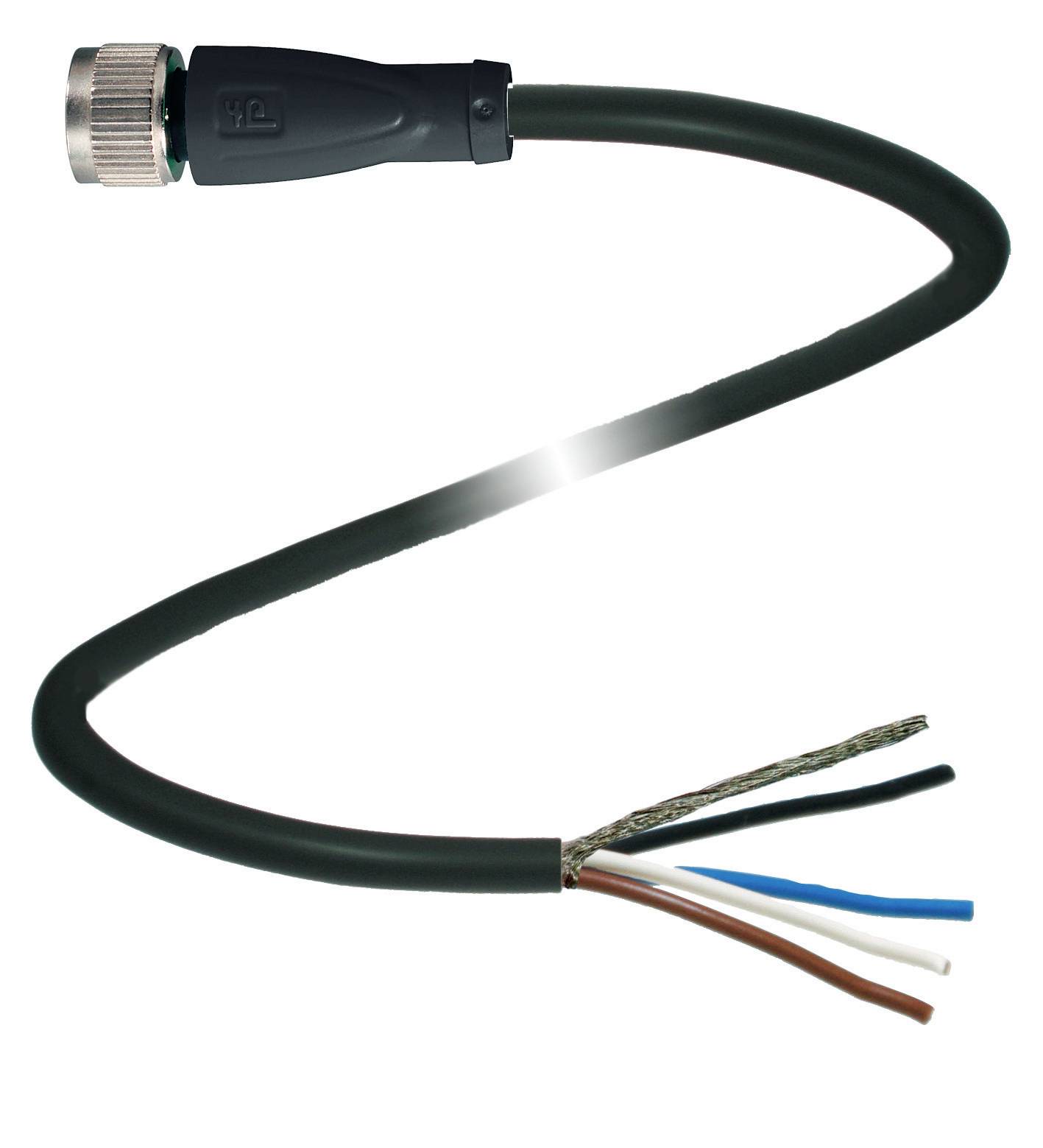

Un câble noir avec une fiche métallique à une extrémité et des fils de différentes couleurs dénudés à l'autre extrémité.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M12 femelle droit

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

Longueur de câble

5 m

Fiche technique (PDF)

Livraison le mar., 29 décembre 2026

Nombre

pièce(s)

Total (CHF 33.95 / pièce(s))

CHF 33.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V1-G-BK5M-PUR-O1S

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M12 femelle droit

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 4

Longueur de câble: 5 m

Materiau de la gaine: PUR

Tension nominale: 250 V DC/AC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.5 mm²

Ø extérieur: 6 mm

Section de câble (câblage capteur/actioneeur): 0.5 mm²

Connexion: femelle

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Codification: A

Matériau du contact: or

Revêtement du contact: or

Section max.: 0.5 mm²

: IP67
IP68
IP69

Spécificités: pour chaîne porte-câbles

Température min.: -50 °C

Température max.: 105 °C

Type de fermeture: à vis

Référence fabricant: 240004-100020

Contenu: 1 pc(s)

Diamètre de câble: 6 mm

Ø câble max.: 6 mm

Gamme de Ø de câble: 6 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0.5 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630950 Pepperl+Fuchs 240004-100020 Connecteur confectionné pour capteurs/actionneurs M12 x 1 5 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630950 Pepperl+Fuchs 240004-100020 Connecteur confectionné pour capteurs/actionneurs M12 x 1 5 m Nombre de pôles: 4 1 pc(s)

Description

Prise de câble M12 droite à codage A 4 pôles, câble PUR noir, blindé, homologué UL, compatible avec les chaînes de remorquage, Extérieur ; longueur : 5 m

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleNuméro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 250 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2SANS HALOGÈNE : DIN VDE 0472-815 / DIN EN 50267-2-1Résistance à l'huile : DIN en 60811-2-1Homologations et certificatsHOMOLOGATION UL : AWM STYLE 21924/11558 105°C 300 V AWM I A/B 105°C 300 V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixe : -50... 105 °C (-58... 221 °F) Câble, mobile: -30... 105 °C (-22 °C) 221 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Blindage : blindage posé sur le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 7021) Nombre de conducteurs : 4 Section de câble : 0,5 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 28 x 0,15 mm Ø Blindage : tresse CU, étamée, 85 % de recouvrement Longueur : 5 m Symbole de câble : Li 9Y C11Y 4 x 0,50Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 2000000 Vitesse de déplacement : max. 3 m/s. Course de déplacement : max. 10 m Accélération :max. 10 m/s 2 matériaux Liberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance à l'eau salée : oui Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
