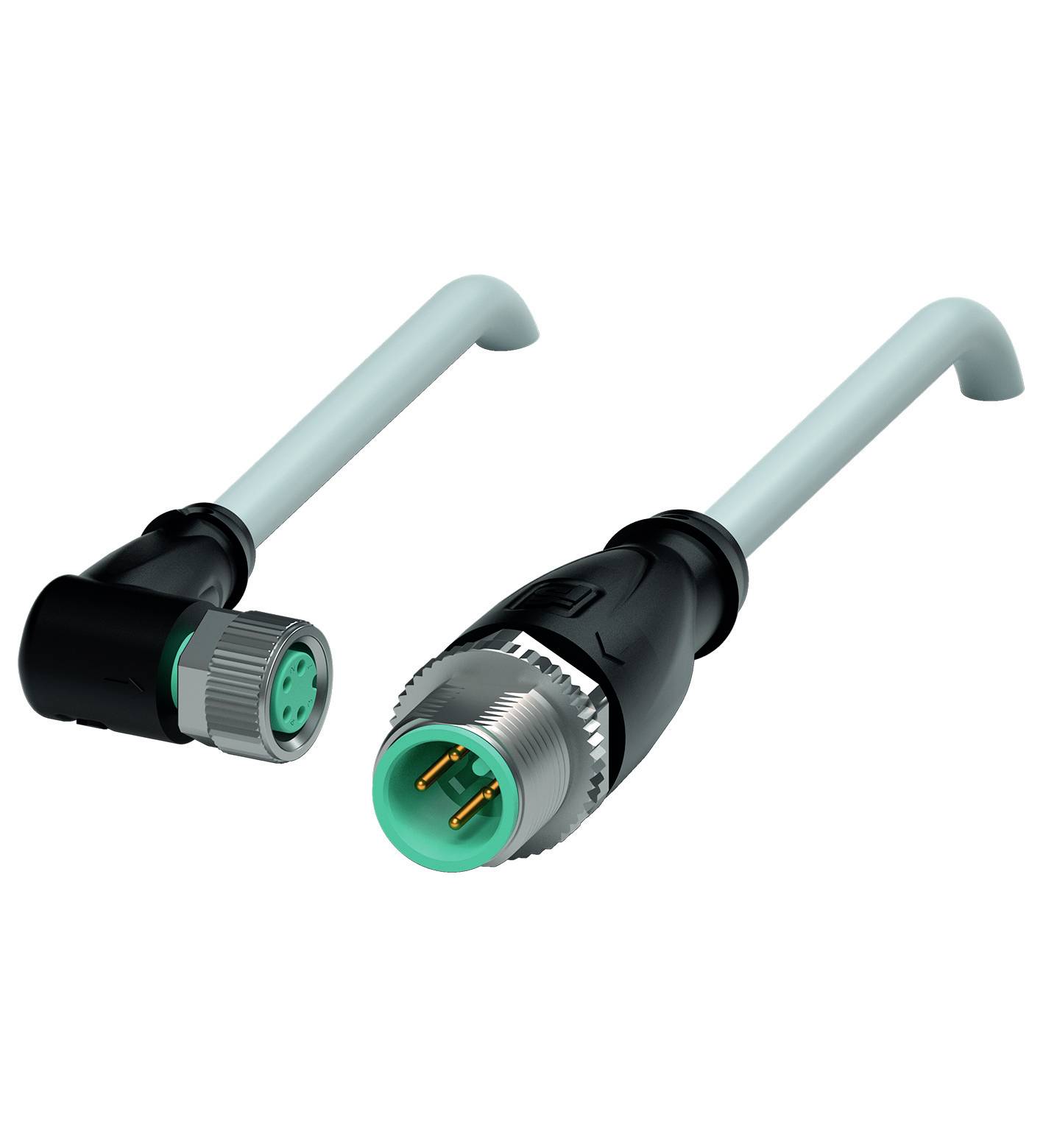

Photo non contractuelle
Pepperl+Fuchs 235520 Connecteur confectionné pour capteurs/actionneurs M8 x 1 10 m Nombre de pôles: 4, 4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Norme de connecteur
Connectique Sensorik
Coté A
M8 femelle coudé
Coté de raccordement B
M12 mâle droit
Nombre de pôles
4
4
Fiche technique (PDF)
Nombre
Total (CHF 37.95 / pièce(s))
CHF 37.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
V31-WM-10M-PUR-V1-G
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Norme de connecteur
Connectique Sensorik
- Coté A
M8 femelle coudé
- Coté de raccordement B
M12 mâle droit
- Nombre de pôles
4
4
- Longueur de câble
10 m
- Materiau de la gaine
PUR
- Tension nominale
30 V DC/AC
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Section de raccordement (max.)
0.25 mm²
- Ø extérieur
4.3 mm
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Connexion
femelle
- Type de filetage côté du raccordement
M8 x 1
- Type de filetage connexion des câbles et montage
M8 x 1
- Codification
A
- Matériau du contact
Au
- Revêtement du contact
Au
- Section max.
0.25 mm²
IP67
IP68
IP69
- Spécificités
Gaine PUR
- Température min.
-40 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
235520
- Contenu
1 pc(s)
- Diamètre de câble
4.3 mm
- Ø câble max.
4.3 mm
- Gamme de Ø de câble
4.3 mm (max)
- Fonction de charge sans fil
non
- Diam. câble
0,25 mm²
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2630915 Pepperl+Fuchs 235520 Connecteur confectionné pour capteurs/actionneurs M8 x 1 10 m Nombre de pôles: 4, 4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2630915 Pepperl+Fuchs 235520 Connecteur confectionné pour capteurs/actionneurs M8 x 1 10 m Nombre de pôles: 4, 4 1 pc(s)
Description
Câble de connexion M8 vers M12, câble PUR 4 pôles, longueur : 10 m
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesConnecteur 1 Connexion : femelle Forme : M8 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Données électriquesTension de fonctionnement : max. 30 V AC/DCCourant de fonctionnement : max. 3 AConformitéIndice de protection : en 60529Connecteur : connecteur M8 x 1 : IEC 61076-2-104 | connecteur M12 x 1 : IEC 61076-2-101Sans halogène : IEC 60754-1Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteur 1 Couple de serrage : 0,4 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Indice de protection : IP67Connecteur 2 Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 INDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,3 mm Rayon de courbure : > 15 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 60 N / 500 mm Couleur de la gaine : gris (similaire à RAL 7001) Nombre de conducteurs : 4 Section de câble : 0,25 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 14 x 0,15 mm Ø Longueur : 10m Symbole de câble : Li 9Y 11Y 4 x 0,25Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : max. 50 / jour Vitesse de déplacement : max. 0,3 m/s.MatièreSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance chimique : bonne Résistance aux microbes : oui Résistance à l'hydrolyse : oui
