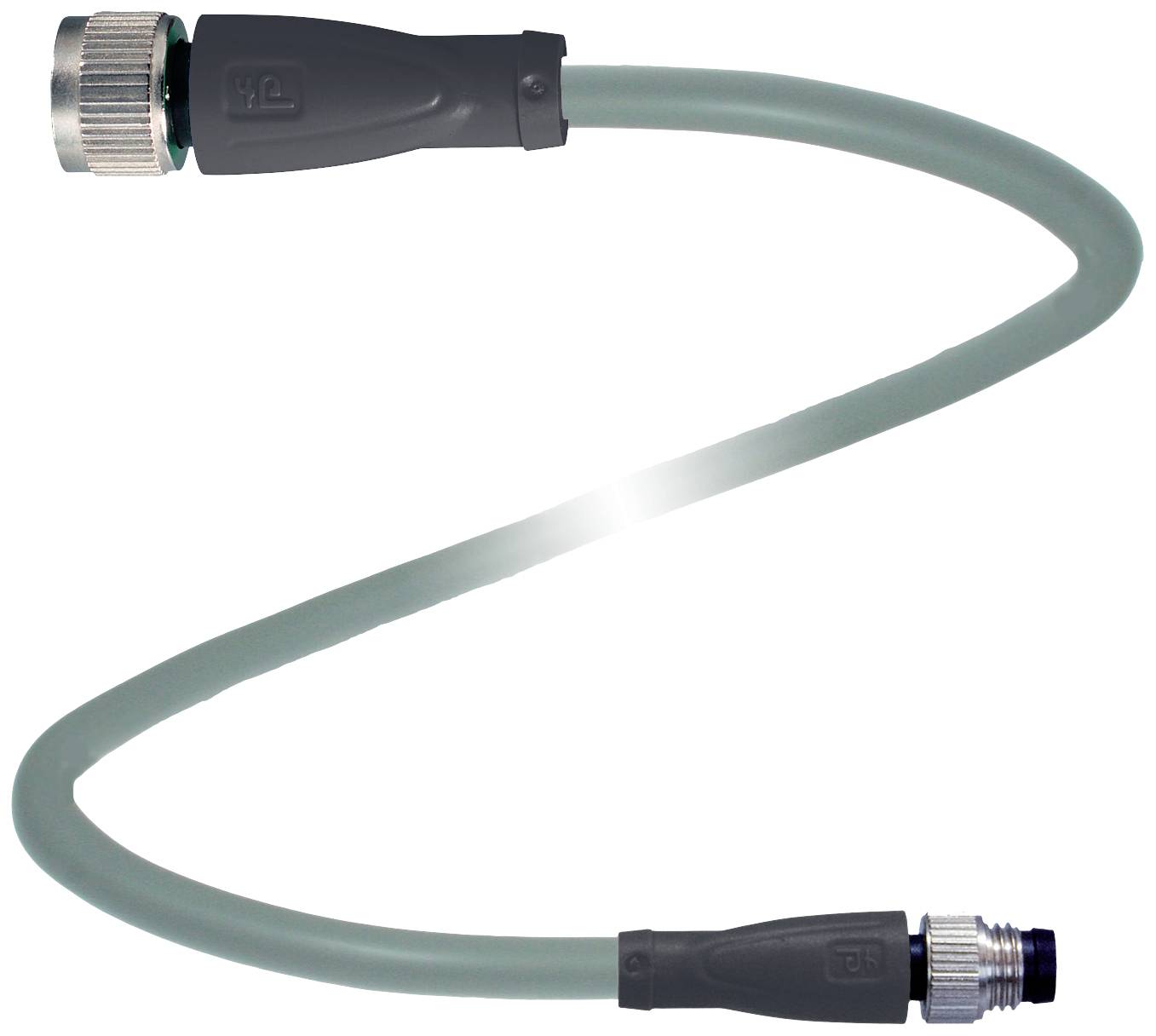

Photo non contractuelle
Pepperl+Fuchs 203365 Connecteur confectionné pour capteurs/actionneurs M12 x 1 droit 10 m Nombre de pôles: 3, 3 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
droit
Coté A
M12 femelle droit
Coté de raccordement B
M8 mâle droit
Nombre de pôles
3
3
Fiche technique (PDF)
Nombre
Total (CHF 33.95 / pièce(s))
CHF 33.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
V11-G-10M-PUR-V3-GM
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Forme
droit
- Coté A
M12 femelle droit
- Coté de raccordement B
M8 mâle droit
- Nombre de pôles
3
3
- Longueur de câble
10 m
- Materiau de la gaine
PUR
- Tension nominale
60 V/DC
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Section de raccordement (max.)
0.34 mm²
- Ø extérieur
4.8 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
connecteur femelle M12
- Type de filetage côté du raccordement
M12 x 1
- Type de filetage connexion des câbles et montage
M12 x 1
- Codification
A
- Matériau du contact
Au (or)
- Revêtement du contact
Au (or)
IP67
IP68
IP69
- Spécificités
pour chaîne porte-câbles
- Température min.
-40 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
203365
- Contenu
1 pc(s)
- Diamètre de câble
4.8 mm
- Fonction de charge sans fil
non
- Diam. câble
0,34 mm²
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2631406 Pepperl+Fuchs 203365 Connecteur confectionné pour capteurs/actionneurs M12 x 1 droit 10 m Nombre de pôles: 3, 3 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2631406 Pepperl+Fuchs 203365 Connecteur confectionné pour capteurs/actionneurs M12 x 1 droit 10 m Nombre de pôles: 3, 3 1 pc(s)
Description
Câble de raccordement, M12 sur M8, câble PUR 3 pôles, longueur : 10 m, conducteurs : 3 x 0,25 mm2
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M8 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Données électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 3 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101 | connecteur M8 x 1 : IEC 61076-2-104Sans halogène : IEC 60754-1Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -25... 80 °C (-13 °C) 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteur 1 Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 INDICE DE PROTECTION : IP67 / IP68 / IP69Connecteur 2 Couple de serrage : 0,4 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Indice de protection : IP67Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 10 N / 50 mm Couleur de la gaine : gris (similaire à RAL 7001) Nombre de conducteurs : 3 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,15 mm Ø Longueur : 10m Symbole de câble : Li 9Y 11YM 3 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : max. 50 / jour Vitesse de déplacement : max. 0,3 m/s.MatièreSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance chimique : bonne Résistance aux microbes : oui Résistance à l'hydrolyse : oui
