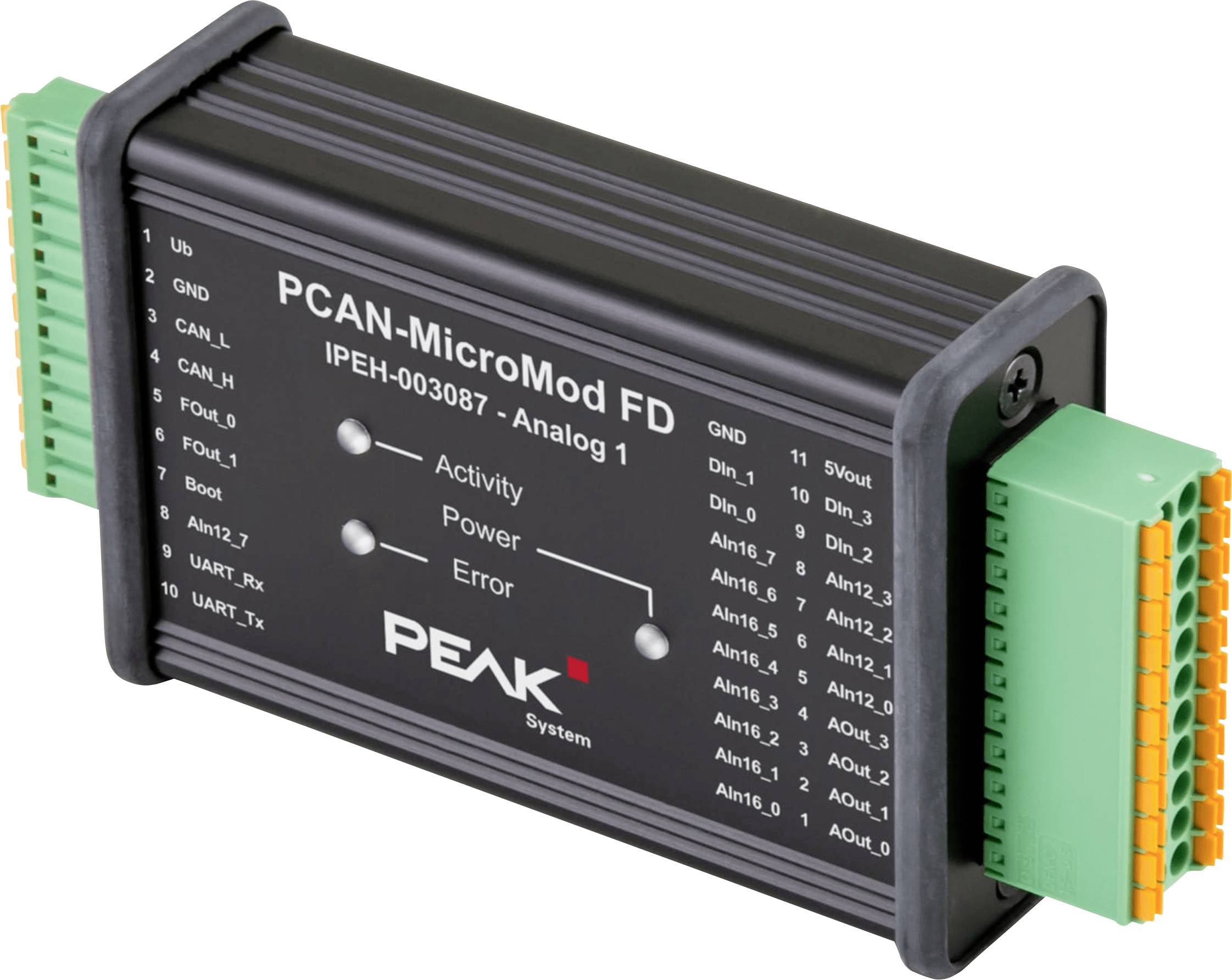

PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog Module E/S
N° réf. fabricant :
Code produit :
Type de produit
Module E/S
Type
PCAN-MicroMod FD Analog
Référence fabricant
IPEH-003087
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 431.04 / pièce(s))
CHF 547.77
-21 %
CHF 431.04
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Module CAN-FD configurable avec un accent sur les E/S analogiques
- Module d'E/S configurable avec focus sur les entrées et sorties analogiques pour les réseaux CAN et CAN-FD
- Platine compacte avec PCAN-MicroMod FD enfichable dans un boîtier en aluminium et des bornes à ressort pour CAN, E/S et alimentation
- Configuration facile avec le logiciel Windows PCAN-MicroMod FD Configuration inclus
Caractéristiques techniques
- Bitrate CAN/CAN FD : 20 kbit/s à 10 Mbit/s (ISO 11898-2)
- 2 sorties de fréquence avec plage de fréquence réglable 0 à 20 kHz
- Entrées analogiques : résolution 8x 16 bits, résolution 4x 12 bits, 1x surveillance de tension (0 à 30 V, 12 bits)
- Sorties analogiques : résolution 4x 12 bits, plage de tension 0 à 5 V ou 0 à 10 V réglable
- 4 entrées numériques configurables par canal Pull-Up ou Pull-Down
- Type de produit
Module E/S
- Type
PCAN-MicroMod FD Analog
- Référence fabricant
IPEH-003087
Documents & téléchargements
Fiche technique
Fiche technique 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog Module E/S
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog Module E/S
Description
Le PCAN-MicroMod FD Analog est une carte de base prête à l'emploi avec un module PCAN MicroMod FD enfichable qui fournit la périphérie pour des besoins spécifiques. Des connecteurs à ressort sont utilisés pour le raccordement de CAN, d'E/S et d'alimentation. La carte de base PCAN-MicroMod FD Analog met l'accent sur les entrées et sorties analogiques équipées d'un circuit de protection approprié.
Le PCAN MicroMod FD est configuré à l'aide du logiciel Windows fourni. Outre le mapping E/S simple sur CAN-ID, des blocs fonctionnels sont également disponibles pour le traitement des données. La configuration créée sur l'ordinateur est transmise par bus CAN au PCAN MicroMod FD, qui fonctionne ensuite comme un nœud CAN autonome. Sur un bus CAN, plusieurs modules peuvent être configurés indépendamment les uns des autres.
Ce texte a été traduit par une machine.
Le PCAN MicroMod FD est configuré à l'aide du logiciel Windows fourni. Outre le mapping E/S simple sur CAN-ID, des blocs fonctionnels sont également disponibles pour le traitement des données. La configuration créée sur l'ordinateur est transmise par bus CAN au PCAN MicroMod FD, qui fonctionne ensuite comme un nœud CAN autonome. Sur un bus CAN, plusieurs modules peuvent être configurés indépendamment les uns des autres.
Ce texte a été traduit par une machine.
Contenu de la livraison
- Logiciel de configuration PCAN-MicroMod FD pour Windows
- Pack de développement Windows avec GCC ARM Embedded, programme flash et exemples de programmation
