PCE Instruments Power Analyzer Pince ampèremétrique étalonné (ISO)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 962.03 / pièce(s))
CHF 962.03
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Power Analyzer
- Analyseur de puissance jusqu'à 2000 A.
- Mesure TRMS
- Mesure de puissance
- Analyse d'harmoniques
- Affichage graphique avec éclairage
- Fonctionnement sur secteur et sur batterie
- Enregistreur de données sur carte Micro-SD
- Mesure pour 1 et 3 phases
- Mesure de température avec thermocouple
- Mesure de tension 10 V ... 600 V C.A. RMS
- Mesure de courant 5... 2000 A AC RMS
- Ouverture de pince ampèremétrique : 50 mm
- Distorsion harmonique jusqu'au 50e ordre
Caractéristiques techniques
- Type de mesure Tension alternative AC V Plage de mesure 10 ... 600 V, résolution 0,1 V, précision ±(0,5 % ... 3 digit)
- Type de mesure Tension alternative AC V Plage de mesure crête-pointe, résolution 0,1 V, précision ±(5% ... 30 digit)
- Type de mesure Courant alternatif AC A Plage de mesure 5 ... 2000 A, résolution <100 A: 0,01 A, précision <200 A: ±(1 %+ 0,5 A)
- Type de mesure courant alternatif AC A Résolution <1000 A: 0,1 A, >200 A: ±(1 % + 5 A)
- Type de mesure Courant alternatif AC A Plage de mesure pointe-pointe, résolution >1000 A: 1 A, précision ±(5 % + 30 Digit)
- Facteur de puissance (PF) Plage de mesure 0 ... 1, résolution 0,001 précision ± 0,04
- Angle de phase plage de mesure -180 ° ... 180 °, résolution 0,1 °, précision ± 1 ° x PF
- Plage de mesure de fréquence 45 ... 65 Hz, résolution 0,1 Hz, précision ± 0,2 Hz
- Puissance active, aveugle et apparente plage de mesure 0 ... 9,999 M, résolution 0,1 ... 0,001 M, précision ±(1,5 % + 20 digits)
- Puissance active, aveugle et apparente plage de mesure (W / VA / VAR), résolution (W / VA / VAR)
- Plage de mesure harmonique AC V 1 ... 20. Ordre 0,1 V, précision ±(2 % + 5 digits)
- Plage de mesure harmonique AC V 21 ... 50 Ordre, précision ±(4 % + 5 digits)
- Plage de mesure harmonique AC A 1 ... 20. Ordre, résolution <100 A: 0,01 A, précision ±(2 % + 5 digits)
- Résolution de courant alternatif <1000 A: 0,1 A
- Courant alternatif Plage de mesure 21 ... 50 ordre, résolution >1000 A: 1 A, précision ±(4 % + 5 digits)
- Plage de mesure harmonique AC V % 1 ... 20. Ordre, résolution 0,1 %, précision ±(2 % + 10 digits)
- Plage de mesure harmonique AC V % 21 ... 50 Ordre, résolution 0,1 %, précision ±(4 % + 20 digits)
- Distorsion harmonique absolue plage de mesure 0 ... 20 %, résolution 0,1 %, précision ±(2 % + 5 digits)
- Distorsion harmonique absolue plage de mesure 20,1 ... 100 %, résolution 0,1 %, précision ±(6 % + 10 digits)
- Température type K plage de mesure -100 ... 199,9 °C, résolution 0,1 °C, précision ±(1 % + 1 °C)
- Thermocouple plage de mesure 200 ... 1300 °C, résolution 1 °C, précision ±(1 % + 2 °C)
- Affichage graphique LCD
- Impédance d'entrée AC V 10 MOhm
- Plage de fréquence Pince de courant 40 Hz ... 1 kHz
- Pince de courant de fréquence calibrée 45 ... 65 Hz
- PROTECTION CONTRE LES SURCHARGES AC V : 720 V RMS, AC A : 2100 A
- Stockage de données carte Micro-SD
- Taux de mise à jour Affichage 1 seconde
- Taux de stockage de données 2 ... 7200s
- Format de mémoire XLS
- Interface série pour affichage en direct sur PC (SOFT-LUT-USB est nécessaire)
- Alimentation électrique 2 x batterie AA 1,5 V, bloc d'alimentation 9 V / 800 mA
- Consommation de courant 60 mA c.c.
- Ouverture de pince 50 mm
- Conditions de fonctionnement 0 ... 50 °C / max. 80 % HR
- Poids : 595 g
- Dimensions 280 x 106 x 47 mm
- Type de produit
Pince ampèremétrique
- Alim.
9 V
- Hauteur
280 mm
- Largeur
47 mm
- Longueur
106 mm
- Poids
595 g
ISO
- Type
Power Analyzer
- Dim.
(L x l x H) 106 x 47 x 280 mm
- Interfaces
mâle DC 3.5 mm
RS-232
RS-232C
mâle USB A 1.1
lecteur micro SD
alim mâle
connectique SD
femelle RS232 3 pôles
carte SD
USB
Afficher plus d'infos
- Détection de phase
non / non
- Affichage (détails)
Graphique LCD
- Détection du conducteur de mise à la terre
non / non
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812858 PCE Instruments Power Analyzer Pince ampèremétrique étalonné (ISO)
Description

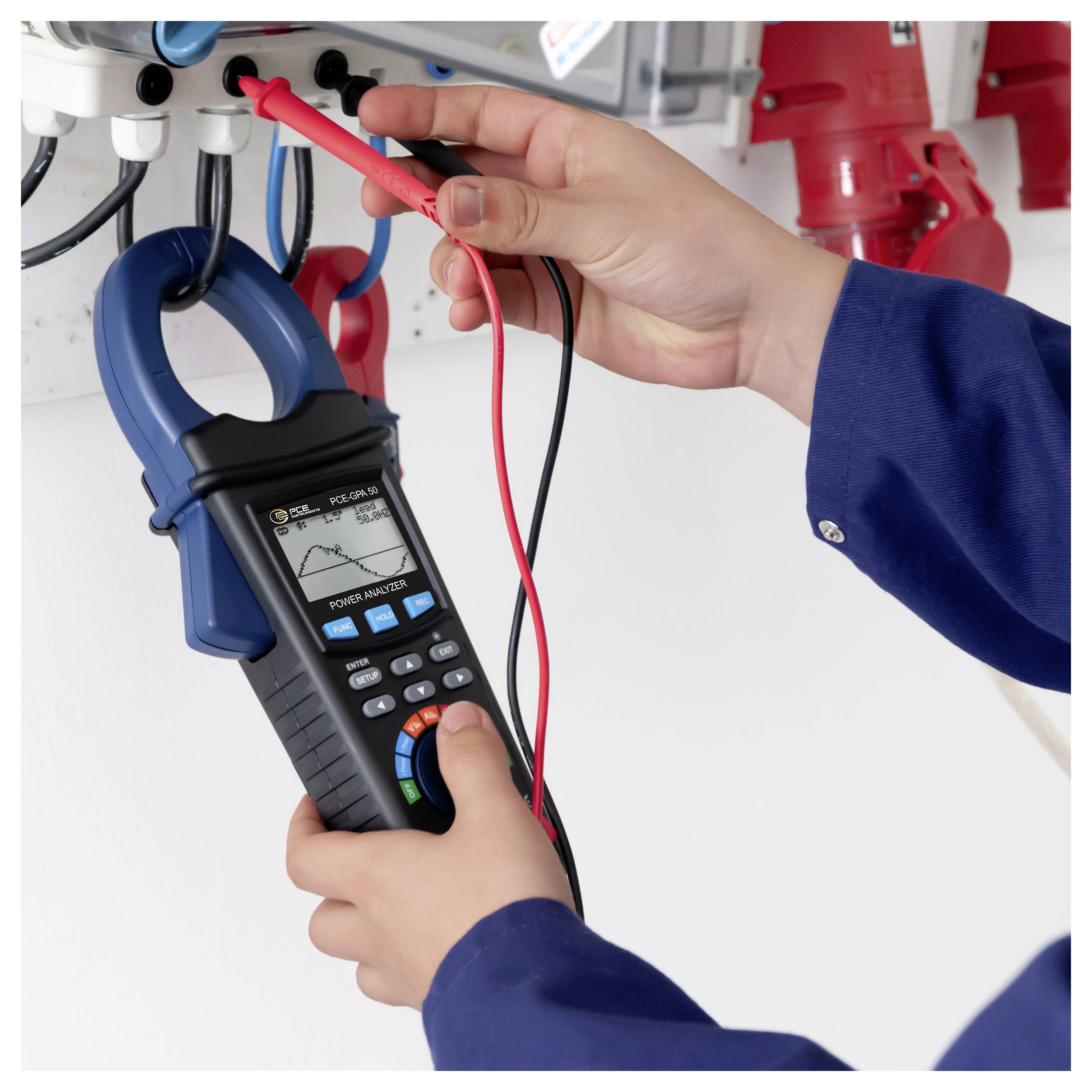

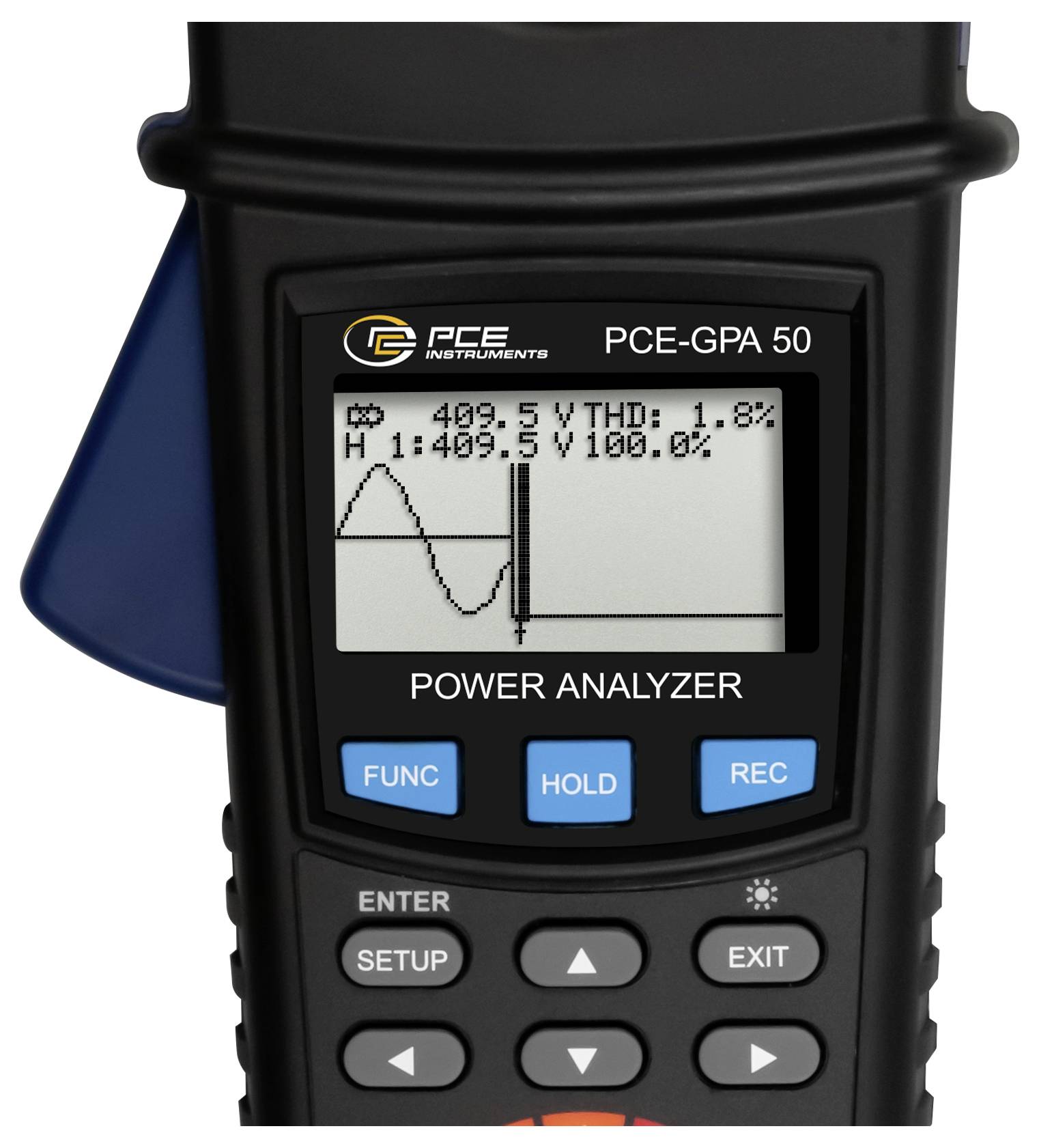

L'analyseur de puissance est utilisé pour mesurer le courant des consommateurs à 1 ou 3 phases. Cet analyseur de puissance se distingue particulièrement par sa plage de mesure allant jusqu'à 2000 A. Il convient également de souligner l'écran graphique de l'analyseur de performance. En plus des valeurs de mesure numériques, la forme d'onde de la phase peut également être affichée par l'analyseur de puissance. De même, l'analyseur de puissance peut être utilisé pour mesurer les tensions. L'analyseur de puissance est ainsi en mesure de calculer la puissance active, apparente et réactive à l'aide de l'angle de phase. En outre, l'analyseur de puissance peut mesurer d'autres paramètres de réseau tels que l'énergie, le facteur de puissance et les paramètres harmoniques.
En plus des fonctions de mesure étendues, cet analyseur de puissance distingue votre fonction d'enregistreur de données. Toutes les valeurs mesurées peuvent être enregistrées directement par l'analyseur de puissance sur une carte micro-SD. L'analyseur de puissance est alimenté par des piles AA de 2 1,5 V. Mais il est également possible d'utiliser l'analyseur de puissance avec un bloc d'alimentation pour des mesures à long terme.
Ce texte a été traduit par une machine.
En plus des fonctions de mesure étendues, cet analyseur de puissance distingue votre fonction d'enregistreur de données. Toutes les valeurs mesurées peuvent être enregistrées directement par l'analyseur de puissance sur une carte micro-SD. L'analyseur de puissance est alimenté par des piles AA de 2 1,5 V. Mais il est également possible d'utiliser l'analyseur de puissance avec un bloc d'alimentation pour des mesures à long terme.
Ce texte a été traduit par une machine.
Modèle
- Tension alternative AC V
- Courant alternatif AC A
- Facteur de puissance (PF)
- Angle de phase
- Fréquence
- Puissance active, aveugle et apparente
- Harmonique AC V
- Courant alternatif
- Harmonique AC V %
- Distorsion harmonique absolue
- Température type K thermocouple

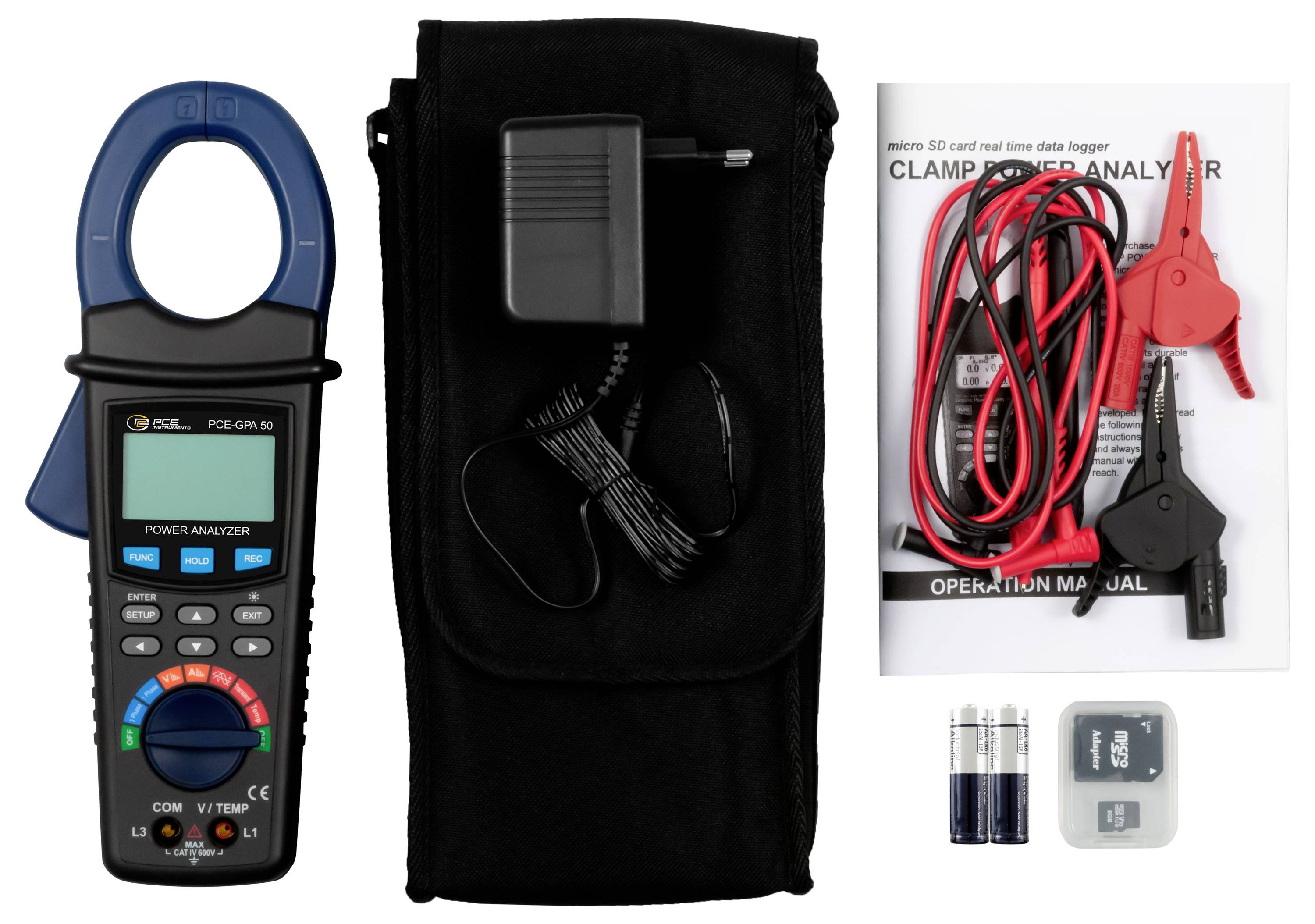

Contenu de la livraison
- 1 x analyseur de puissance PCE-GPA 50-ICA
- 1 x faisceau de câbles de mesure
- 2 x pinces crocodiles
- 1 carte mémoire Micro SD
- 1 x bloc d'alimentation 9 V / 800 mA
- 2 piles LR06 (AA) 1,5 V
- 1x étui de transport.
- 1x mode d'emploi

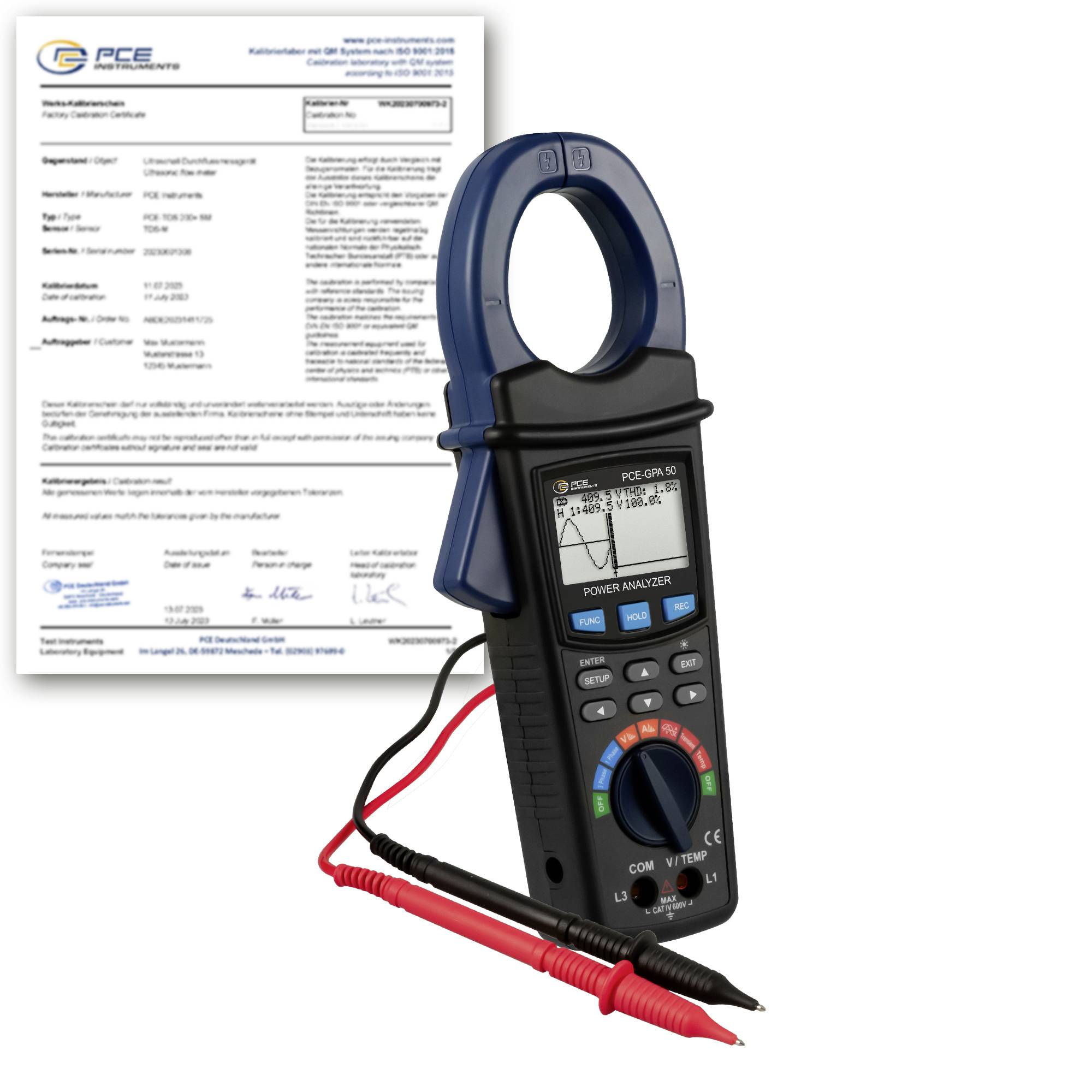

- 1 x certificat d'étalonnage ISO
Avertissement
La pince de mesure de puissance PCE PCE-GPA 50-ICA avec certificat d'étalonnage ISO est conçue par des techniciens et des ingénieurs et est utilisée comme ampèremètre, analyseur d'énergie, pince de mesure, multimètre, Pince ampère, compteur de puissance, métrologie électrique, multimètre numérique, appareil de mesure HVAC, etc.
