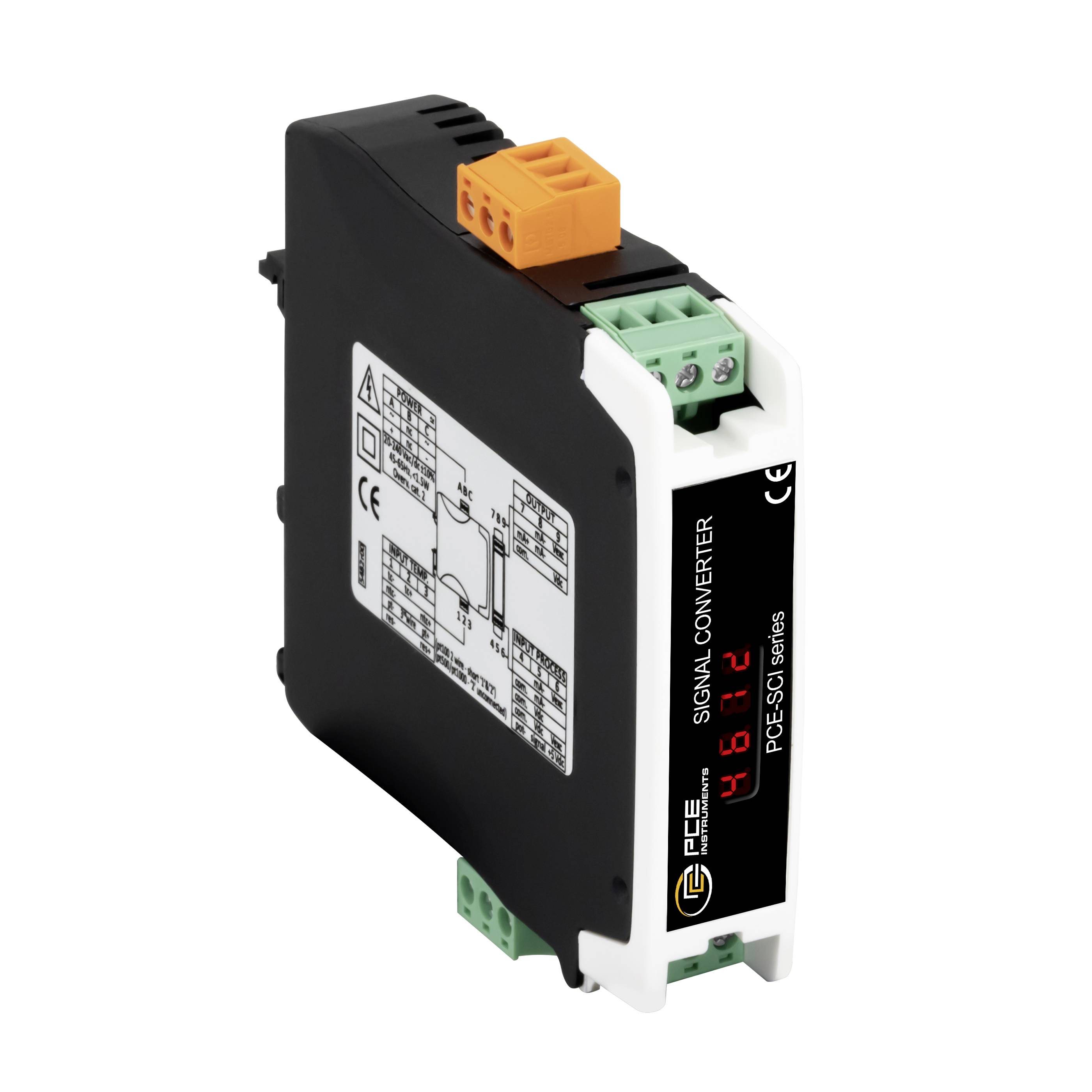

PCE Instruments PCE-SCI-P PCE-SCI-P Convertisseur d'interface 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Convertisseur d'interface
Signal d'entrée max. (Courant)
20 mA
Signal d'entrée max. (tension)
15 V
Type
PCE-SCI-P
Dim.
(L x l x H) 106 x 108 x 22.5 mm
Fiche technique (PDF)
2 pièce(s)
Nombre
Total (CHF 184.97 / pièce(s))
CHF 184.97
excl. TVA
Plus que 2 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
PROFESSIONNEL. CALIBRATED. ÉQUIPEMENT. PCE-SCI-P
- Transformateur de signal de séparation courant - tension - température
- Convertisseur de signaux de séparation avec plus de 100 combinaisons réglables
- Signaux d'entrée analogiques (0... 10 V, 4... 20 ma, Pt100, thermocouples) en signaux standards analogiques séparés galvaniquement
- évolutivité libre
- en moins de 5 min. En fonctionnement
- Convertit la plage d'entrée analogique
- Isolation galvanique complète

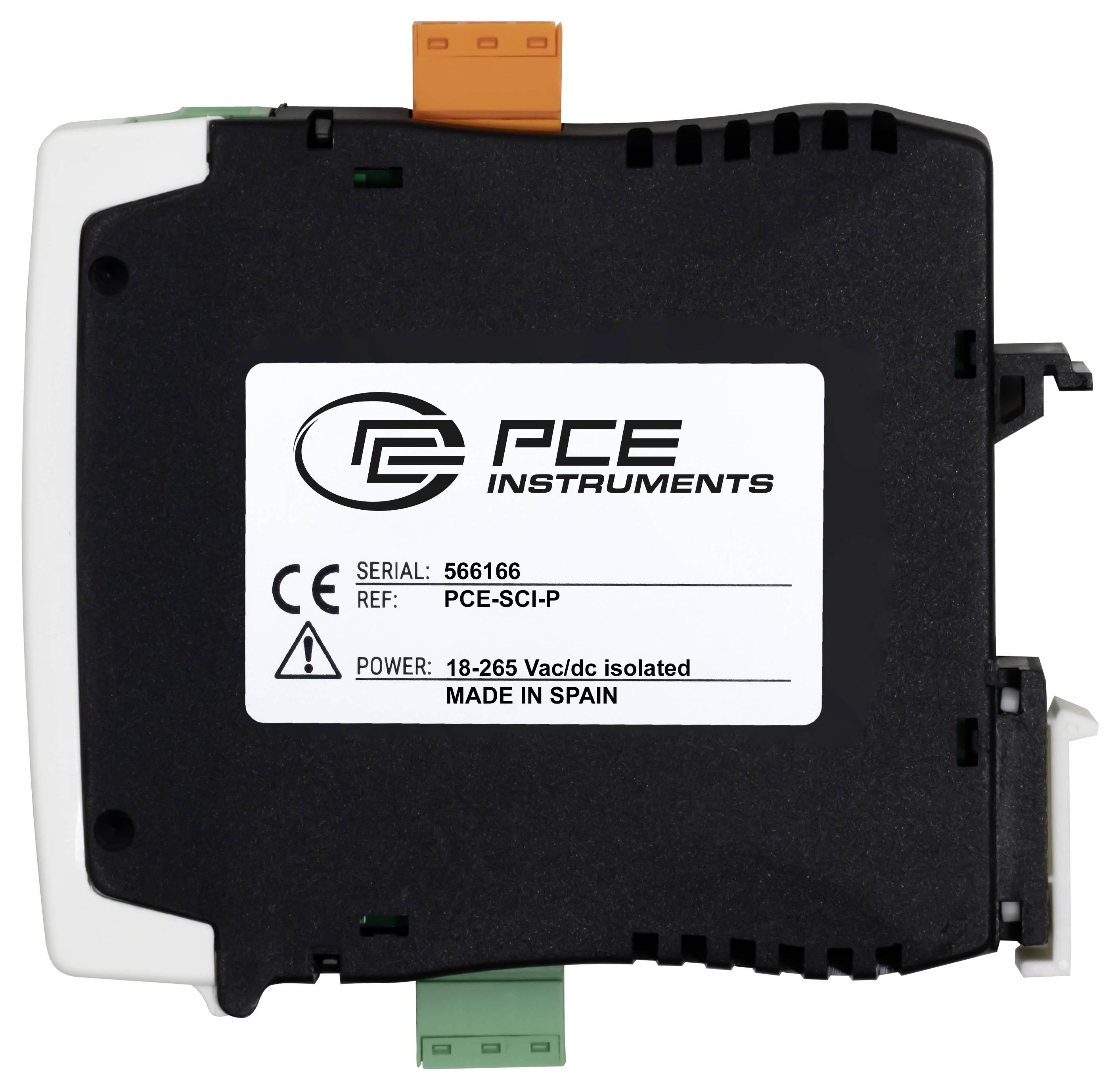

- Alimentation électrique 18 ... 265 V AC/DC
Caractéristiques techniques
- Caractéristiques techniques générales

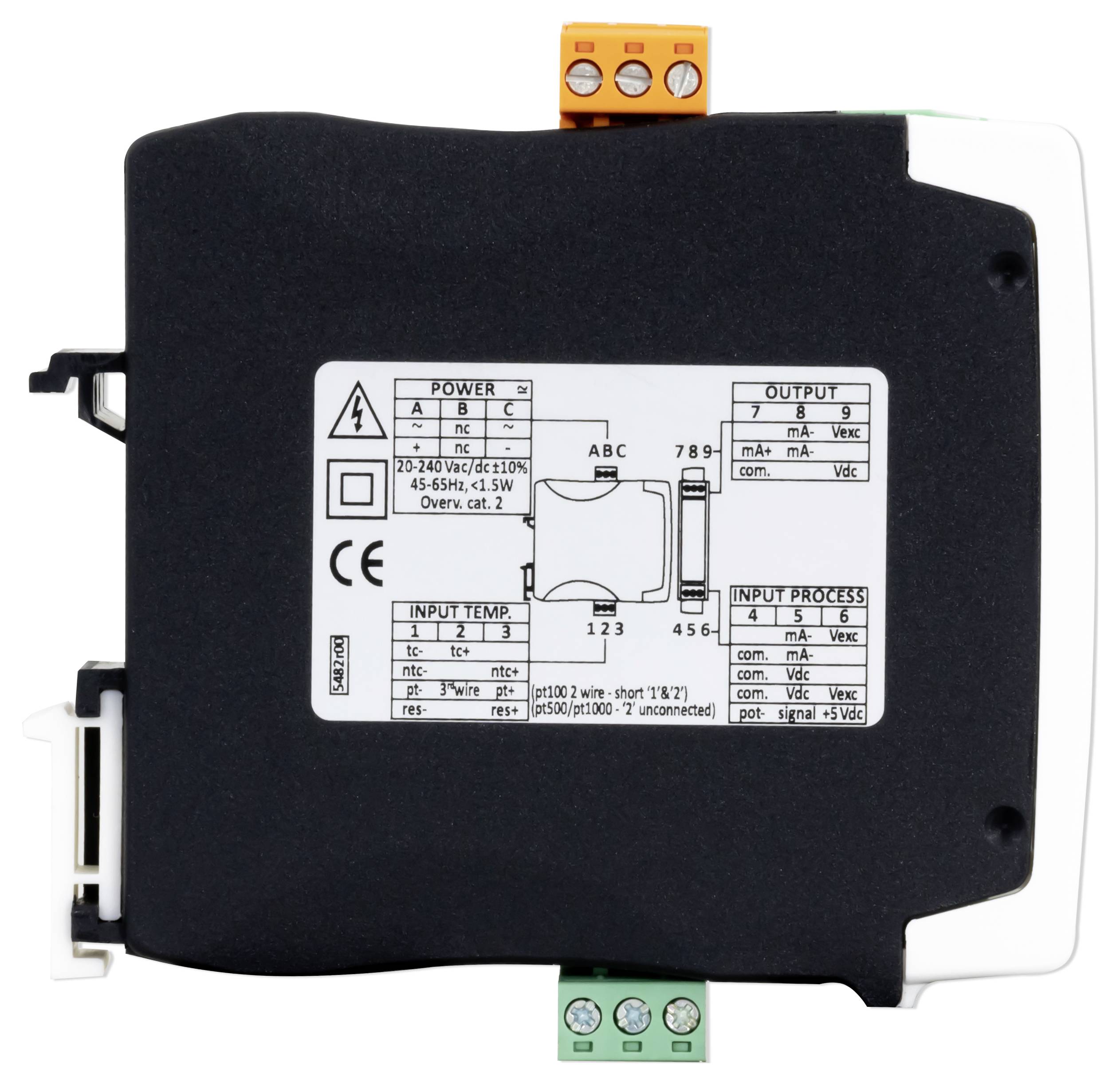

- Entrées 4 ... 20 ma, 0... 10 VDC, Pt100 3 fils, Pt100 2 fils, Pt500, Pt1000, thermocouple J, thermocouple K, thermocouple T, thermocouple E, thermocouple S, thermocouple R, thermocouple N, thermocouple C, thermocouple B, 0... 1 MΩ, 0 ... 1 kΩ, 0 ... 100 kΩ, 0... 10 kΩ, pot. Nominal 250 Ω... 15 KΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 44034, NTC 10K, 3500
- Sorties 4 ... 20 ma, 0... 10 VDC

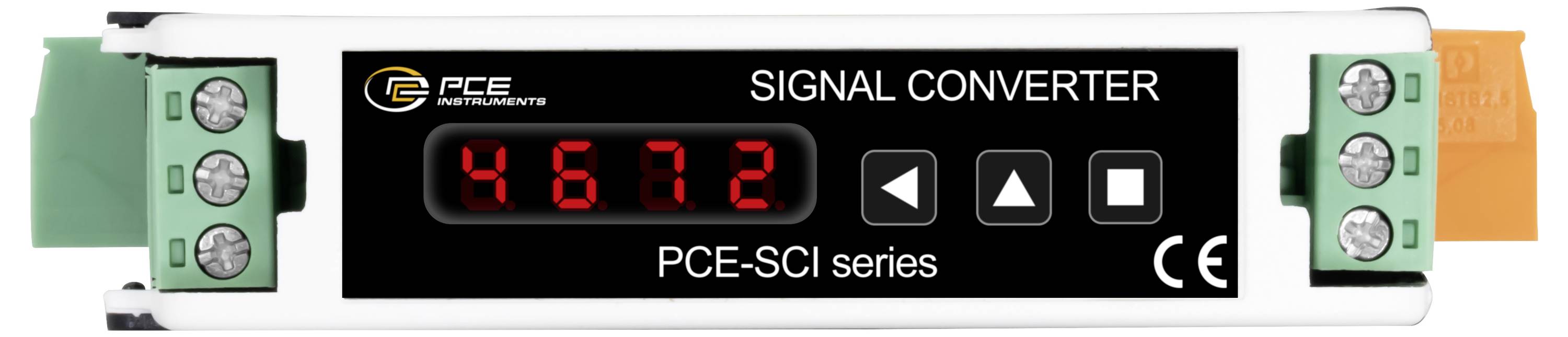

- Écran de type 7 segments, 2 chiffres
- Norme de sécurité II / 300 V.
- Montage sur rail DIN 35 mm
- Isolation 3000 Vrms pour 60 s (entrée, sortie, alimentation)
- Langue du menu anglais (US)
- Classe de protection (appareil) IP30
- Alimentation électrique 24 ... 240 V DC ±10%, 45... 65 Hz, isolé
- Poids: 130 g
- Dimensions (L x L x H) 110 x 22 x 118 mm
- Conditions de fonctionnement 0 ... 50 °C, 0... 0...95 % HR
- Conditions de stockage -20 ... 70 °C, 0... 0...95 % HR
- Type
PCE-SCI-P
- Type de produit
Convertisseur d'interface
- Signal d'entrée max. (Courant)
20 mA
- Signal d'entrée max. (tension)
15 V
- Dim.
(L x l x H) 106 x 108 x 22.5 mm
- Connexion
réglette de serrage
borne à vis
borne
connecteur
- Signal de sortie (tension)
0-10
- Tension de fonctionnement
18 - 265 V
- Tension de fonctionnement max.
265 V
- Tension de fonctionnement min.
18 V DC/AC
- Charge
10
- Signal d'entrée (Tension)
10
- Contenu
1 pc(s)
- Configuration
Potentiomètre
- Largeur
108 mm
- Hauteur
22.5 mm
- Longueur
106 mm
- Conforme à la norme RoHS
oui
- Type de capteur
PT100
PT500
PT1000
- Consommation électrique
3 W
- Température ambiante max.
70 °C
- Température ambiante min.
-20 °C
- Section câble flexible (max.)
2.5 mm²
- Section de câble rigide (max.)
2.5 mm²
- Section de câble flexible (min.)
0.25 mm²
- Section min. de câble rigide
1 mm²
Documents & téléchargements
Fiche technique
Fiche technique 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P Convertisseur d'interface 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P Convertisseur d'interface 1 pc(s)
Description
Le convertisseur de signal de séparation convertit un signal d'entrée analogique en signal de sortie analogique correspondant. Les signaux d'entrée et de sortie du convertisseur de signaux de séparation sont complètement séparés galvaniquement. Le réglage de la plage d'entrée et de sortie s'effectue via deux boutons-poussoirs. Le type de réglage s'affiche sur un écran LED interne.

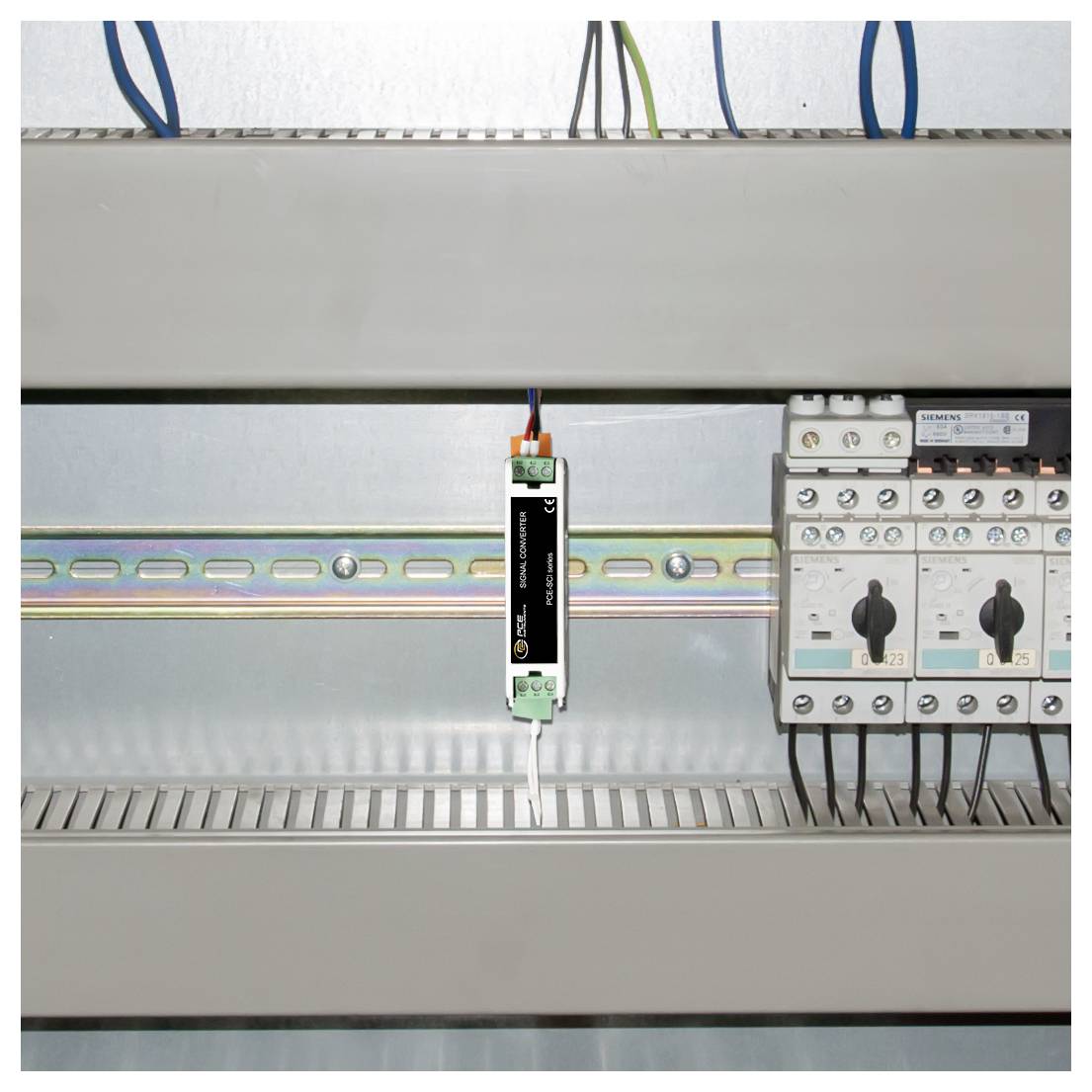

Plus de 100 combinaisons différentes d'entrée et de sortie, ainsi que la mise à l'échelle libre dans les zones réglées, font de ce convertisseur de signaux de séparation un appareil utilisable de manière universelle et permettent d'économiser un stockage coûteux et coûteux de différents types. Comme les plages d'entrée et de sortie peuvent également être réglées de la même manière, le convertisseur de signal peut également être utilisé pour le découplage galvanique. Le convertisseur de signaux de séparation est simplement encliqueté sur un rail en C ou sur un rail DIN. Le convertisseur de signaux de séparation peut être utilisé avec une tension comprise entre 18... 265 V AC/DC
Ce texte a été traduit par une machine.
Plus de 100 combinaisons différentes d'entrée et de sortie, ainsi que la mise à l'échelle libre dans les zones réglées, font de ce convertisseur de signaux de séparation un appareil utilisable de manière universelle et permettent d'économiser un stockage coûteux et coûteux de différents types. Comme les plages d'entrée et de sortie peuvent également être réglées de la même manière, le convertisseur de signal peut également être utilisé pour le découplage galvanique. Le convertisseur de signaux de séparation est simplement encliqueté sur un rail en C ou sur un rail DIN. Le convertisseur de signaux de séparation peut être utilisé avec une tension comprise entre 18... 265 V AC/DC
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1 convertisseur de signaux de séparation PCE-SCI-P
- 1x mode d'emploi
