PCE Instruments PCE-RT 2000-ICA Rugosimètre étalonné (ISO) -1 - 1000 µm
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 2'299.95 / pièce(s))
CHF 2'442.90
-6 %
CHF 2'299.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Appareil de mesure de rugosité PCE Instruments PCE-RT 2000-ICA
- Écran OLED
- Mesure Ra, Rq, RSM, RSK, Rz, RT, Rp, RV, RC

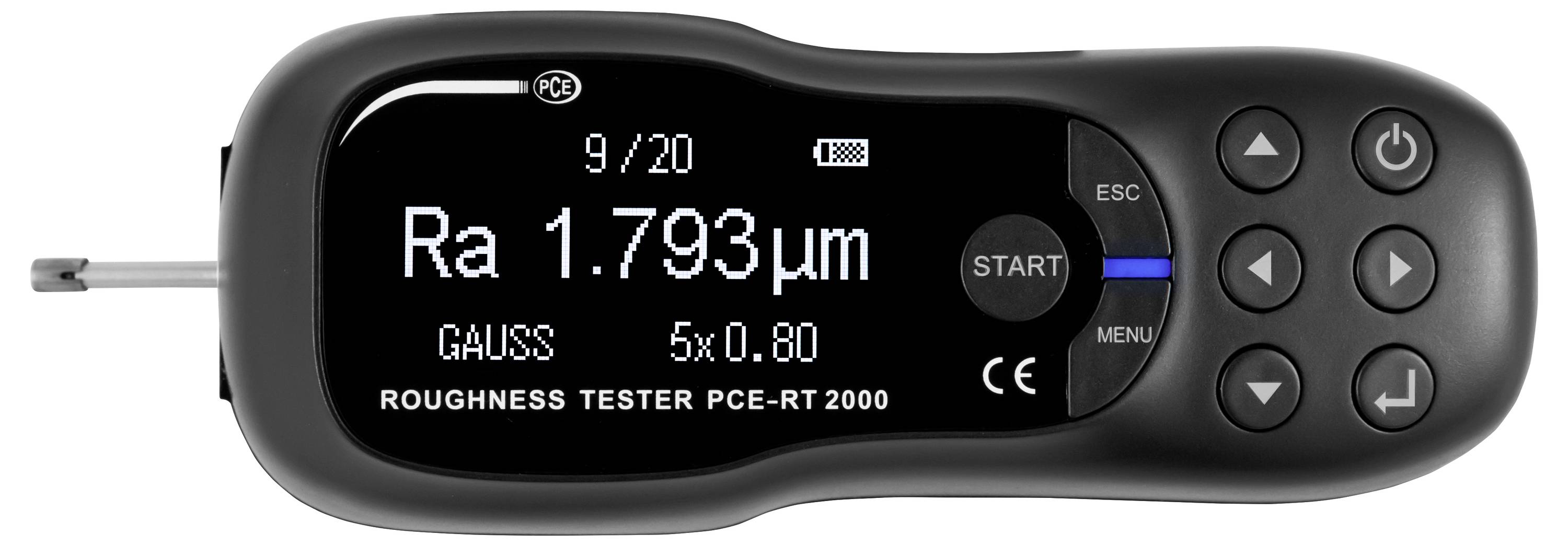

- Affichage numérique et graphique des valeurs mesurées
- Interface micro USB
- 3 longueurs d'onde limites différentes
- Logiciel PC
- Fonctions statistiques
- Fonctionne sur batterie

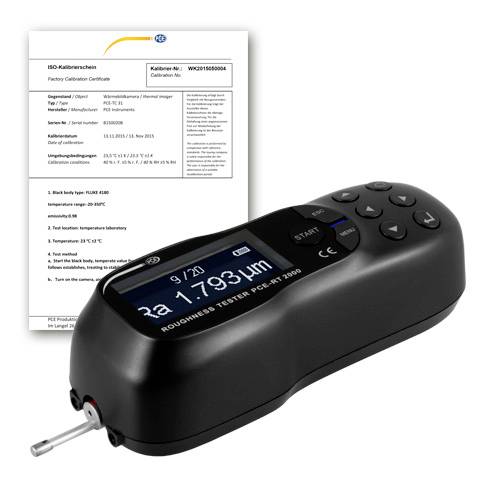

- Avec certificat d'étalonnage
Caractéristiques techniques
- rugosité
- Valeur de rugosité Ra, Rq, RC
- Plage de mesure 0,005 ... 16 µm
- Résolution 0,001 µm
- Précision inférieure à +/-10 %
- rugosité
- Valeur de rugosité Rz, RT, Rp, RV
- Plage de mesure 0,02 ... 200 µm
- Résolution 0,01 µm
- Précision inférieure à +/-10 %
- rugosité
- Valeur de rugosité RSM
- Plage de mesure 5 ... 1000 µm
- Précision inférieure à +/-10 %
- rugosité
- Valeur de rugosité RSK
- Plage de mesure -1 ... 1
- Caractéristiques techniques générales
- Répétabilité inférieure à 6 %
- Fonctions de mesure Ra, Rz, Rq, RT, RSM, RSK, Rp, RV, RC
- Unité(s) µm, µin
- Type d'écran : OLED
- Mémoire de stockage interne
- Capacité de stockage 20 valeurs
- Interface micro-USB ;
- Norme(s) ANSIB46.1, DIN EN ISO 4287, ASMEB46.1
- Capteur inductif
- Arrêt automatique de ... à 1 ... 30 min.
- Longueur d'onde limite (coupure off) 0,25 mm / 0,8 mm / 2,5 mm

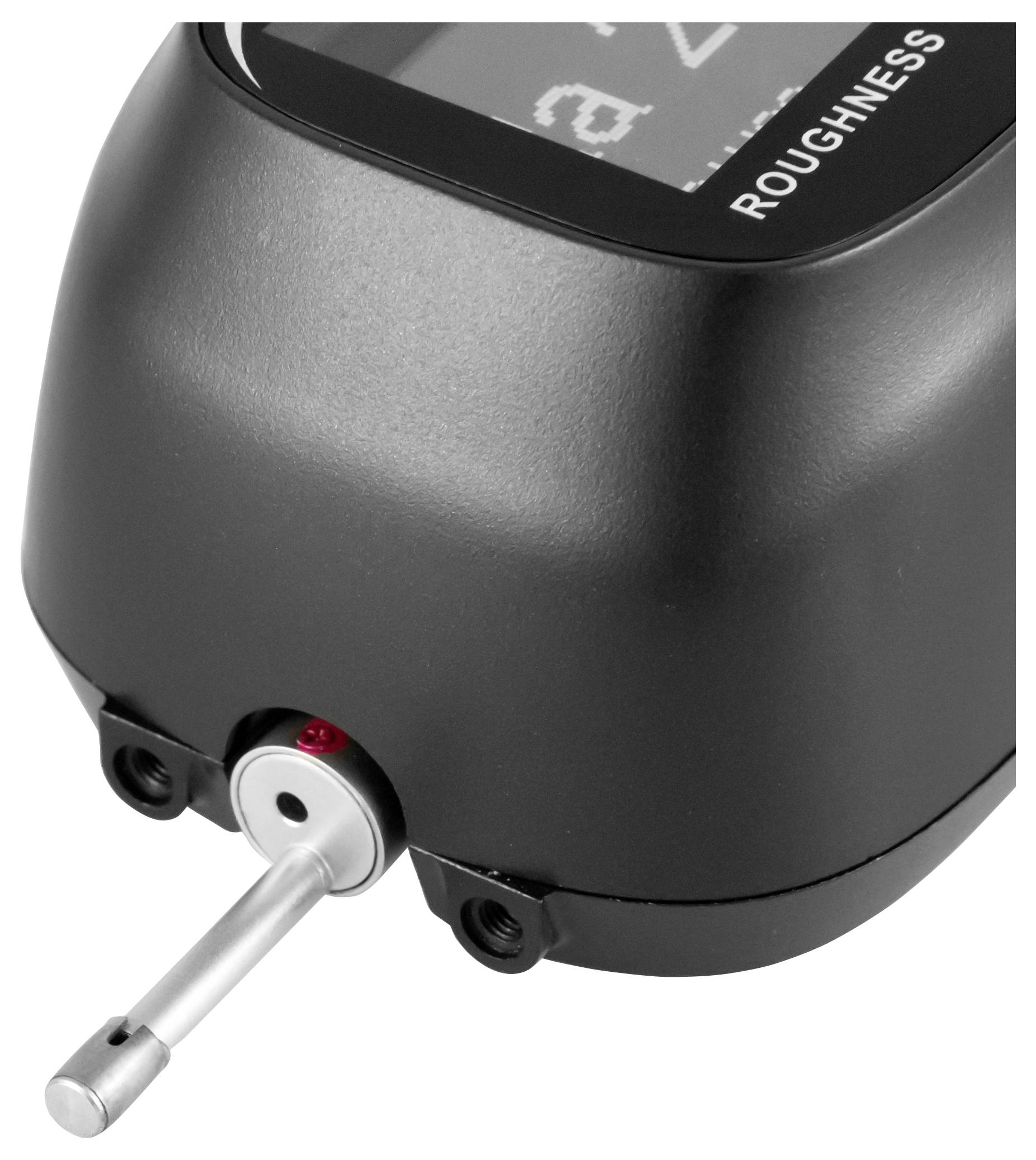

- Bouton - Rayon pointe du palpeur - 5 µm,- matériau pointe du palpeur - diamant, coudé à 90°,- Vitesse de palpage:,0,135 mm/s pour longueur d'onde limite: 0,25 mm,0,5 mm/s pour longueur d'onde limite: 0,8 mm,1 mm/s pour longueur d'onde limite: 2,5 mm,- Vitesse de recul: 1 mm/s.
- Distance maximale de 15 mm
- Langue de menu Anglais (US), Anglais (GB)
- Classe de protection (appareil) IP31
- Alimentation électrique 3,7 V
- Type de connecteur Euro-prise
- Batterie/batterie 1 x 3,7 V interne, batterie lithium-ion polymère
- Capacité : 1500 mAh
- Conditions de fonctionnement 0 ... 50 °C, 10 ... 90 % r.d..
- Conditions de stockage 0 ... 50 °C, 10 ... 90 % r.d..
- Dimensions ( L x l x H ) 150 x 60 x 43 mm
- Poids 370 g
- Type de produit
Rugosimètre
- Gamme de mesure
-1 - 1000 µm
- Type d'affichage
numérique (OLED)
- Dim.
(L x l x H) 150 x 60 x 43 mm
- Poids
370 g
- Tension de fonctionnement
3.7 V
- Contenu
1 pc(s)
- Service de calibration
Avec certificat d'étalonnage
- Largeur
60 mm
- Hauteur
43 mm
- Longueur
150 mm
- Interfaces
micro USB
ISO
- Emballage sans plastique
Emballage sans plastique
Documents & téléchargements
Fiche technique
Fiche technique 3812714 PCE Instruments PCE-RT 2000-ICA Rugosimètre étalonné (ISO) -1 - 1000 µm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812714 PCE Instruments PCE-RT 2000-ICA Rugosimètre étalonné (ISO) -1 - 1000 µm
Description
L'appareil de mesure de rugosité est utilisé pour mesurer avec précision la rugosité de surface. L'appareil de mesure de rugosité peut être utilisé sur toutes les surfaces. La rugosité est mesurée avec précision par la tête piézoteuse à l'aide de l'appareil de mesure de rugosité. Le mesureur de rugosité mesure dans les domaines Ra, Rq, RSM, RSK, Rz, RT, Rp, RV, RC et est donc un instrument de mesure de rugosité universellement utilisable dans l'assurance qualité.

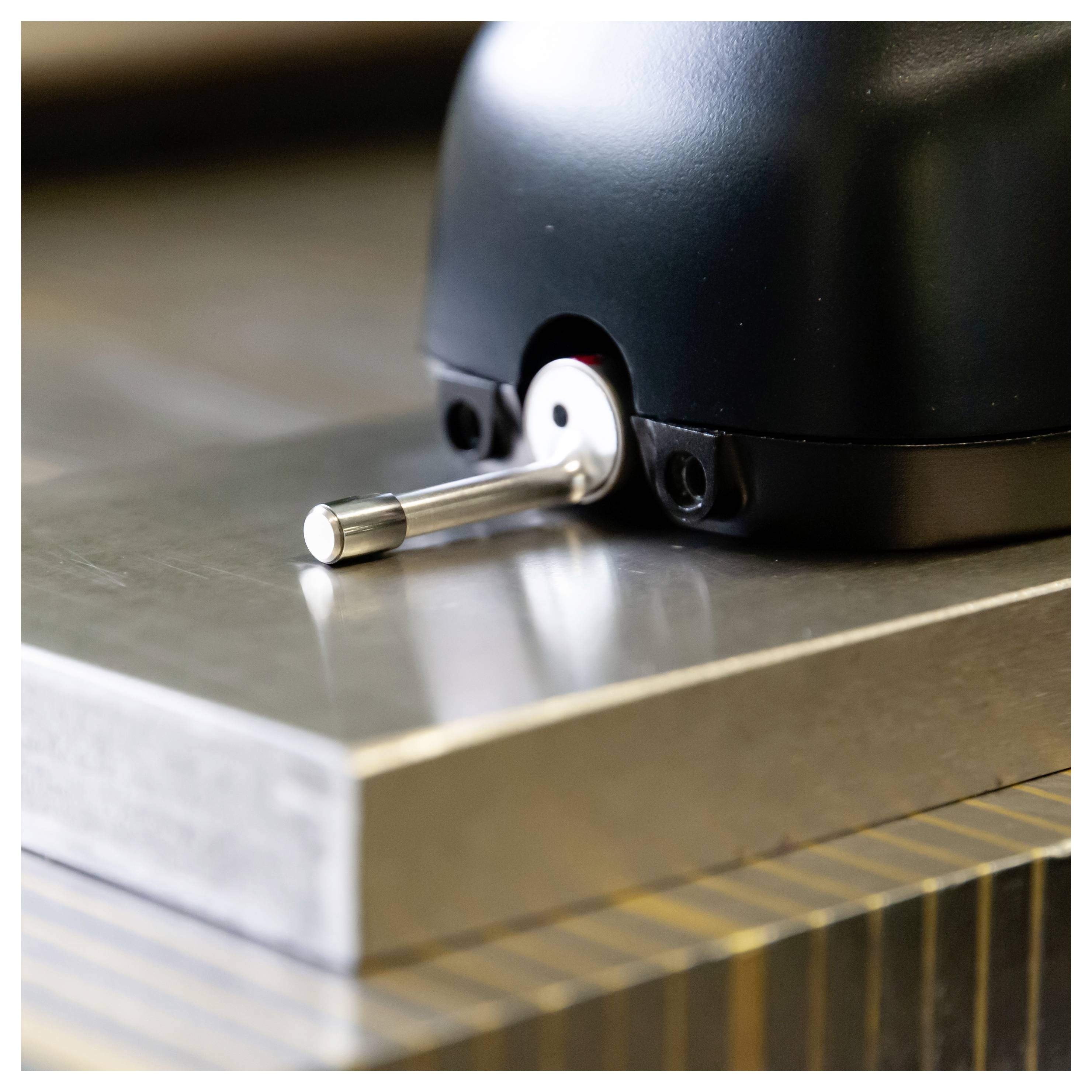

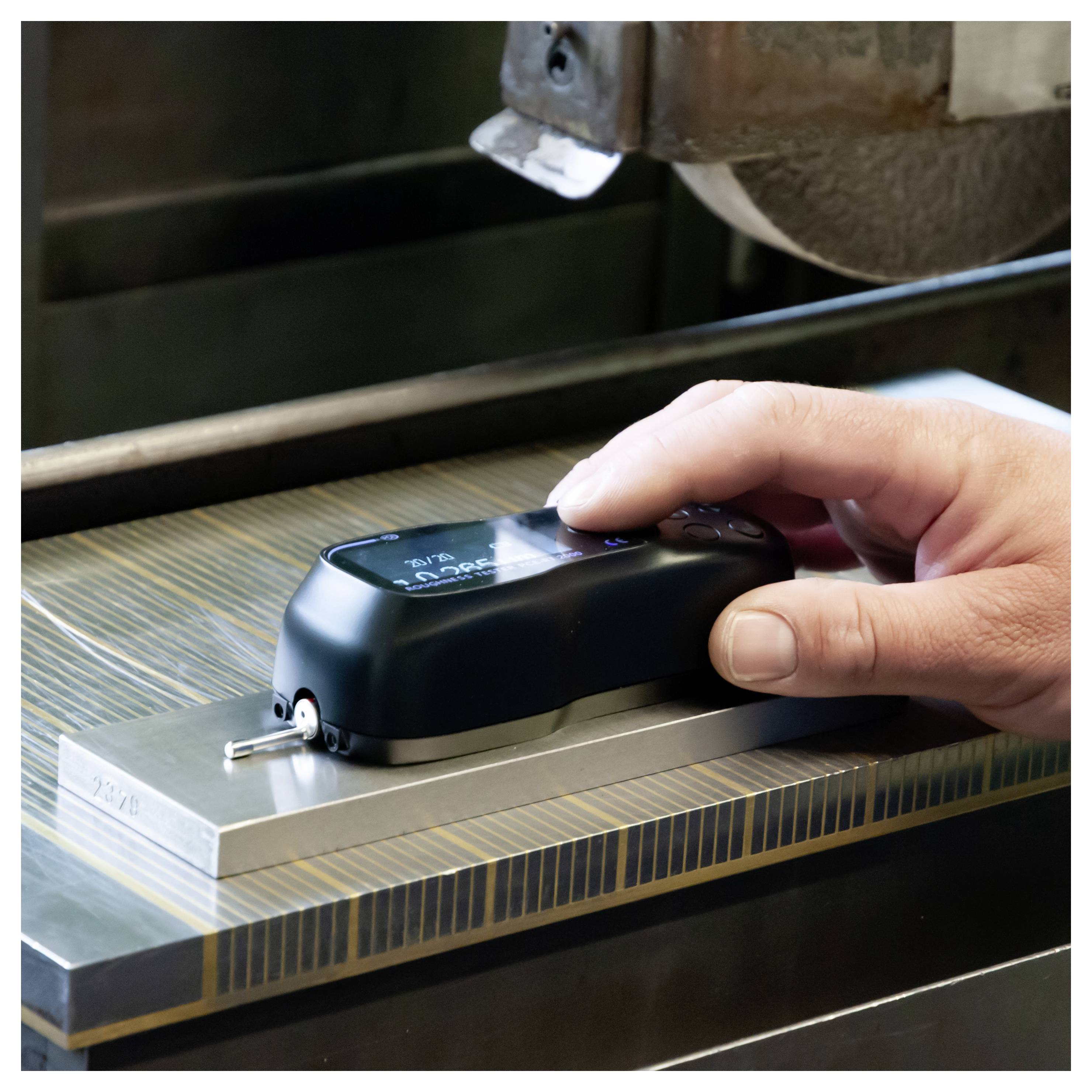

L'appareil de mesure de rugosité est simplement posé sur la surface pour la mesure. Lors du processus de mesure, une tête de palpage est tirée sur la surface et l'appareil de mesure de rugosité affiche la valeur mesurée sur le grand écran OLED. Outre l'affichage numérique des valeurs de mesure, le profil de mesure peut être visualisé graphiquement. L'appareil de mesure de rugosité est alimenté par une batterie rechargeable. Le chargeur de l'appareil de mesure de rugosité est inclus dans la livraison. L'appareil de mesure de rugosité dispose d'une fonction d'arrêt automatique pour préserver la batterie.
L'appareil de mesure de rugosité dispose d'une prise micro USB. Ce connecteur permet de charger l'appareil de mesure. En outre, les données de mesure peuvent être transmises par l'appareil de mesure de rugosité au logiciel. Il est ainsi possible de créer une documentation complète de la mesure.
RZ = rugosité moyenne
La rugosité moyenne Rz est la moyenne arithmétique des profondeurs de rugosité individuelles les plus élevées de plusieurs distances de mesure individuelles adjacentes.
RA = rugosité centrale arithmétique
RA est le paramètre de rugosité universellement reconnu et appliqué au niveau international. Il s'agit de la moyenne arithmétique des valeurs absolues des écarts de profil à l'intérieur de la ligne de référence. La valeur numérique Ra mesurée est toujours inférieure à la valeur Rz déterminée sur le même profil de rugosité.
RT = rugosité maximale
La profondeur de rugosité maximale RT est la distance entre le point le plus haut et le point le plus bas de la distance de mesure.
RQ = rugosité centrale quadratique
RQ est la moyenne quadratique de toutes les valeurs ordinatiques dans la distance de mesure individuelle l. Rq correspond à la désignation RMS (Root Mean Square).
Ce texte a été traduit par une machine.
L'appareil de mesure de rugosité est simplement posé sur la surface pour la mesure. Lors du processus de mesure, une tête de palpage est tirée sur la surface et l'appareil de mesure de rugosité affiche la valeur mesurée sur le grand écran OLED. Outre l'affichage numérique des valeurs de mesure, le profil de mesure peut être visualisé graphiquement. L'appareil de mesure de rugosité est alimenté par une batterie rechargeable. Le chargeur de l'appareil de mesure de rugosité est inclus dans la livraison. L'appareil de mesure de rugosité dispose d'une fonction d'arrêt automatique pour préserver la batterie.
L'appareil de mesure de rugosité dispose d'une prise micro USB. Ce connecteur permet de charger l'appareil de mesure. En outre, les données de mesure peuvent être transmises par l'appareil de mesure de rugosité au logiciel. Il est ainsi possible de créer une documentation complète de la mesure.
RZ = rugosité moyenne
La rugosité moyenne Rz est la moyenne arithmétique des profondeurs de rugosité individuelles les plus élevées de plusieurs distances de mesure individuelles adjacentes.
RA = rugosité centrale arithmétique
RA est le paramètre de rugosité universellement reconnu et appliqué au niveau international. Il s'agit de la moyenne arithmétique des valeurs absolues des écarts de profil à l'intérieur de la ligne de référence. La valeur numérique Ra mesurée est toujours inférieure à la valeur Rz déterminée sur le même profil de rugosité.
RT = rugosité maximale
La profondeur de rugosité maximale RT est la distance entre le point le plus haut et le point le plus bas de la distance de mesure.
RQ = rugosité centrale quadratique
RQ est la moyenne quadratique de toutes les valeurs ordinatiques dans la distance de mesure individuelle l. Rq correspond à la désignation RMS (Root Mean Square).
Ce texte a été traduit par une machine.

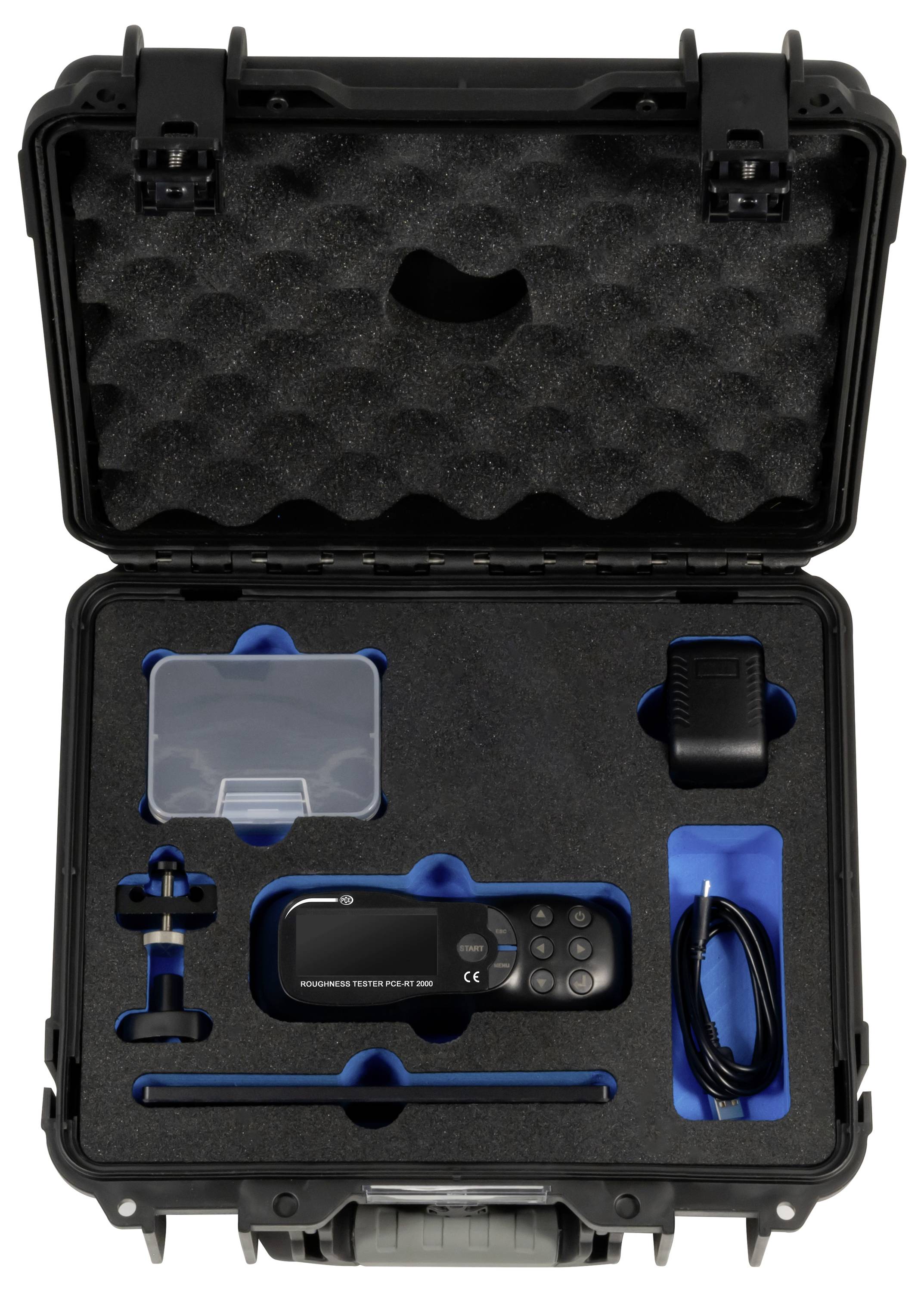

Contenu de la livraison
- 1 x appareil de mesure de rugosité PCE-RT 2000-ICA
- 1 x micro-bouton
- 1 x capuchon de protection pour palpeur
- 1 x dispositif de serrage fixe
- 1 x logiciel
- 1 x plaque de calibrage

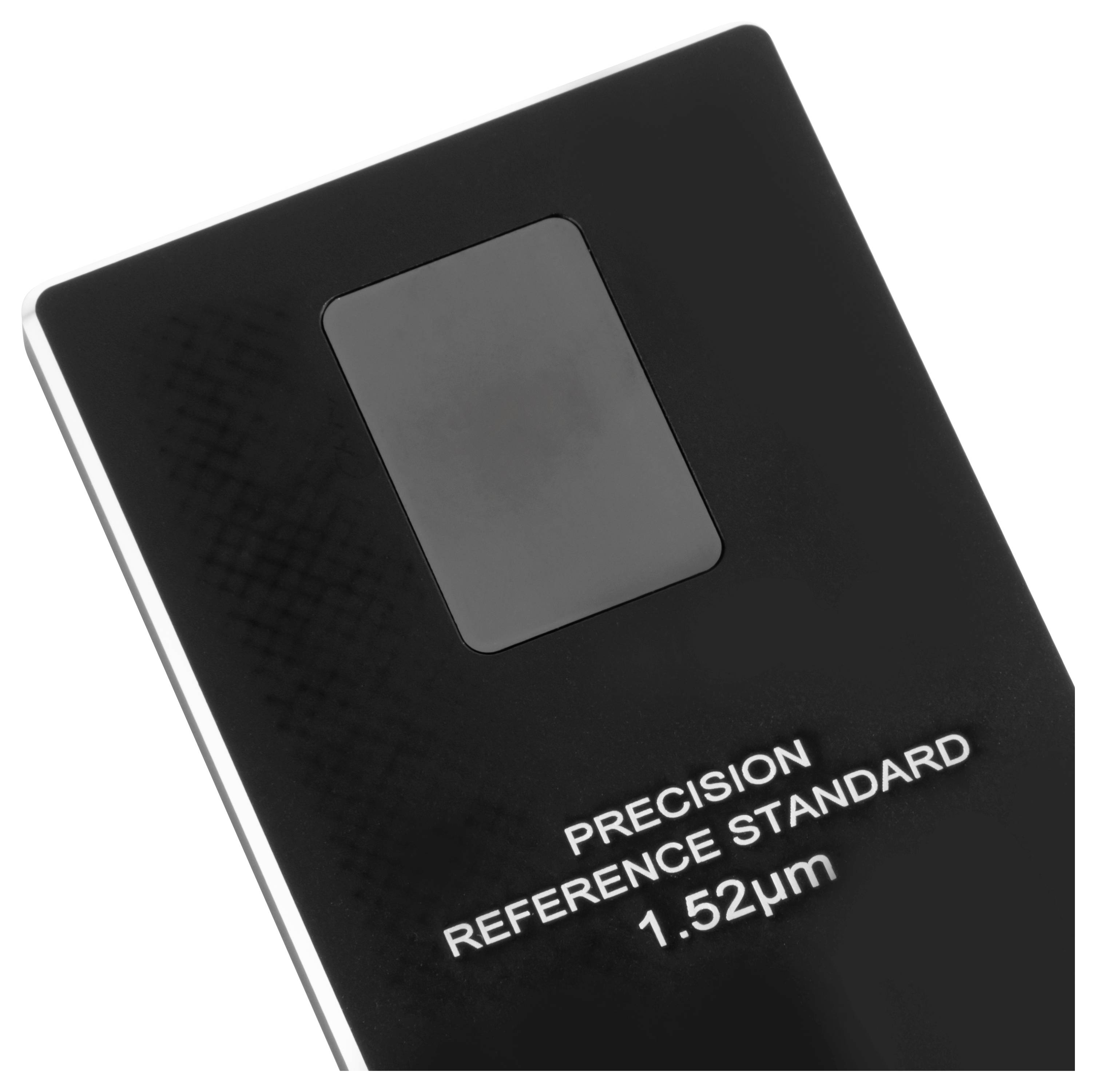

- 1 x standard de rugosité
- 1 câble USB
- 1 x adaptateur de charge
- 1 x mallette de transport
- 1x mode d'emploi
- 1 x certificat d'étalonnage ISO
