PCE Instruments PCE-EVSE ADP Accessoire eMobility type 2 Nombre de connecteurs 1 x
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Caractéristiques techniques
- Fonctions de test
- PE pré-test : oui, avec électrode capacitive
- Simulation PP : ouvert, 13 A, 20 A, 32 A, 63 A.
- STATUT CP : A, B, C, D
- ERREUR CP : « E » E
- Erreur PE / défaut de mise à la terre : oui
- Caractéristiques techniques générales
- CONNEXIONS : L1, L2, L3, N, PE
- Connexions informations supplémentaires :
- 230 V max. (1 phase) / 430 V (3 phases) ; 50 / 60 Hz
- 10A/250 V

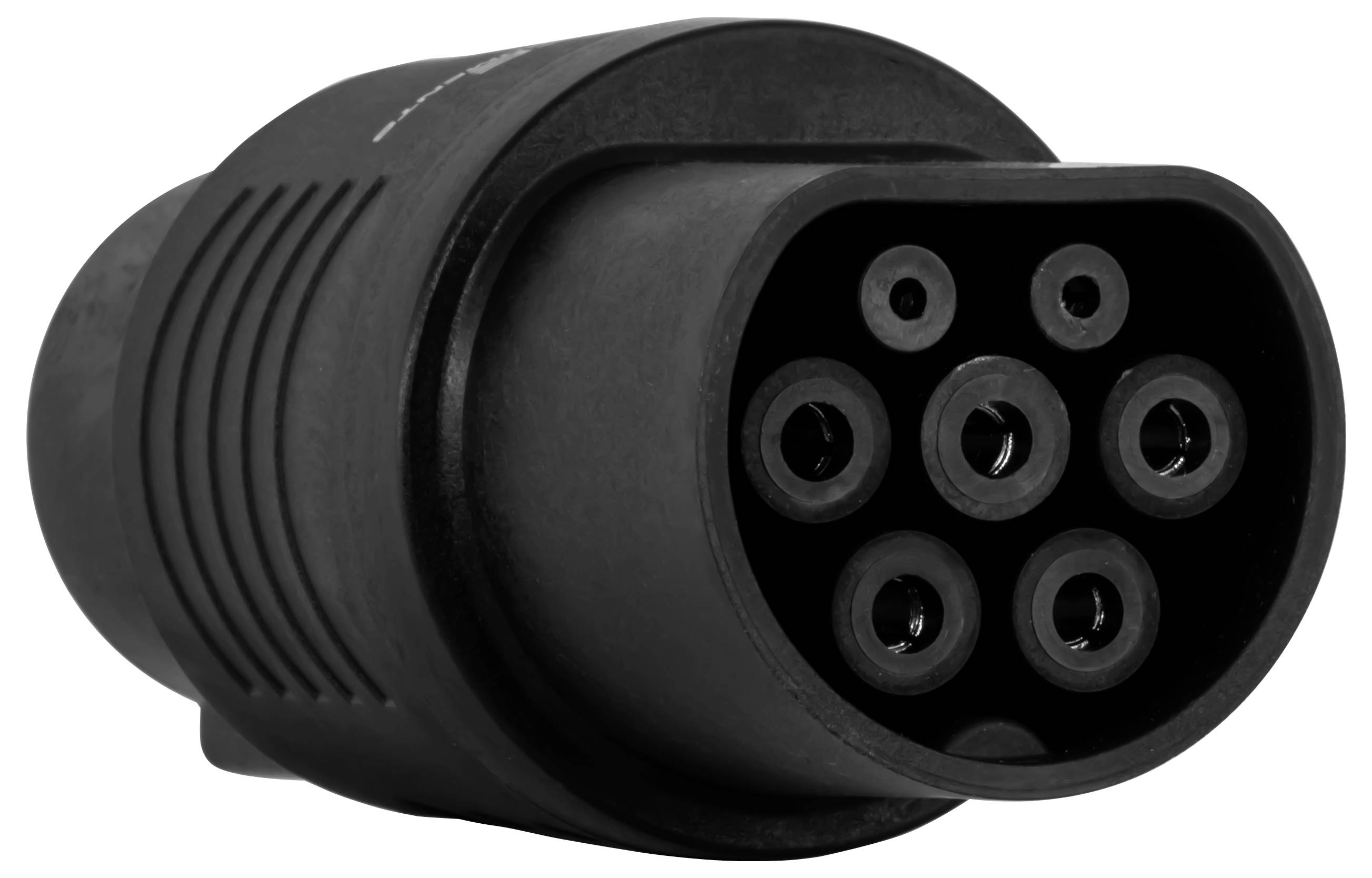

- Fiche mâle de type 2 fixe sur le câble
- (Adaptateur en option nécessaire pour le type 1)
- Norme(s) : prise IEC62196-2 type 2
- Longueur du câble : 25 cm
- Norme de sécurité : Cat II / 300 V.
- Prise secteur : 250 V max. ; 50/60 Hz ; 10 A
- Sorties : 2 prises 4 mm (bornes de sortie de signal)
- Fusible(s) : prise secteur T10A/250V
- Type de produit
Accessoire eMobility
- Connecteur de charge
type 2
- Nombre de connecteurs
1 x
- Longueur de câble
25 cm
IP40
- Couleur
gris-noir
- Longueur
150 mm
- Largeur
70 mm
- Hauteur
70 mm
- Poids
308
- Température max.
40 °C
- Température min.
0 °C
Documents & téléchargements
Fiche technique
Fiche technique 3192920 PCE Instruments PCE-EVSE ADP Accessoire eMobility type 2 Nombre de connecteurs 1 x
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3192920 PCE Instruments PCE-EVSE ADP Accessoire eMobility type 2 Nombre de connecteurs 1 x
Description
Adaptateur de prise de mesure pour boîtiers Wallbox / simulation de véhicule / simulation de câble / sortie CP et prise secteur pour la mesure / avec étui de transport
L'adaptateur de port de mesure pour boîtiers en portefeuille est conçu pour les testeurs VDE 0100 pour tester les stations de charge (mode de charge 3) pour les voitures électriques. Cet adaptateur peut être utilisé avec le testeur d'installation pce-ITE 55B ou avec la plupart des autres testeurs VDE 0100 habituels. Grâce aux LED de détection de tension sur les 3 phases, il est possible de détecter rapidement une erreur d'installation.
Le commutateur rotatif PP State permet de simuler la charge de courant du câble de charge. La capacité de charge de courant est simulée avec différentes résistances dans l'adaptateur de raccordement de mesure pour les boîtiers en plastique reliés entre les conducteurs PP et PE. Le commutateur rotatif CP State permet de simuler différents États du véhicule. Les États du véhicule sont simulés avec différentes résistances connectées entre les conducteurs CP et PE.
Une charge externe peut être raccordée à la prise de courant. Cette sortie est uniquement destinée à des fins de mesure et offre la possibilité de vérifier le fonctionnement du compteur de courant. De plus, l'adaptateur de raccordement de mesure pour boîtiers en plastique permet de simuler une erreur PE (défaut de mise à la terre). L'adaptateur de port de mesure pour boîtes en carton est fourni dans un étui d'appareil. En option, il existe un adaptateur pour les boîtes de type mural avec connecteur de type 1.
Ce texte a été traduit par une machine.
L'adaptateur de port de mesure pour boîtiers en portefeuille est conçu pour les testeurs VDE 0100 pour tester les stations de charge (mode de charge 3) pour les voitures électriques. Cet adaptateur peut être utilisé avec le testeur d'installation pce-ITE 55B ou avec la plupart des autres testeurs VDE 0100 habituels. Grâce aux LED de détection de tension sur les 3 phases, il est possible de détecter rapidement une erreur d'installation.
Le commutateur rotatif PP State permet de simuler la charge de courant du câble de charge. La capacité de charge de courant est simulée avec différentes résistances dans l'adaptateur de raccordement de mesure pour les boîtiers en plastique reliés entre les conducteurs PP et PE. Le commutateur rotatif CP State permet de simuler différents États du véhicule. Les États du véhicule sont simulés avec différentes résistances connectées entre les conducteurs CP et PE.
Une charge externe peut être raccordée à la prise de courant. Cette sortie est uniquement destinée à des fins de mesure et offre la possibilité de vérifier le fonctionnement du compteur de courant. De plus, l'adaptateur de raccordement de mesure pour boîtiers en plastique permet de simuler une erreur PE (défaut de mise à la terre). L'adaptateur de port de mesure pour boîtes en carton est fourni dans un étui d'appareil. En option, il existe un adaptateur pour les boîtes de type mural avec connecteur de type 1.
Ce texte a été traduit par une machine.
Modèle
- Test préliminaire PE
- Statut du pilote de proximité PP et du pilote de commande CP
- Simulation de l'erreur CP « E » et de l'erreur PE
- Prise secteur pour la mesure
- Prises de mesure de sécurité
- Avec fiche type 2

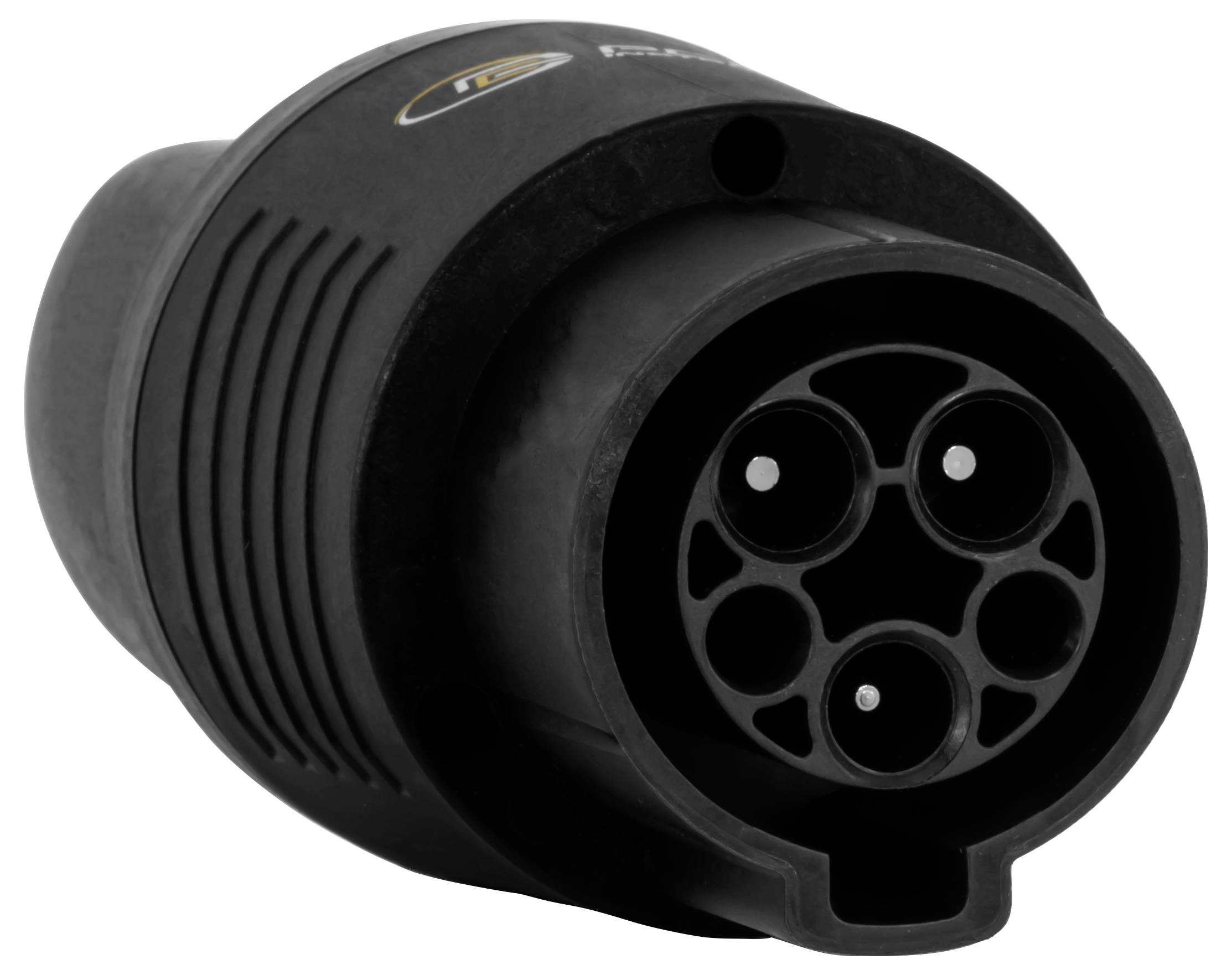

- Avec adaptateur sur type 1
Contenu de la livraison
- 1 x adaptateur de port de mesure pour boîtiers Wallbox pce-EVSE 310+
- 1x mode d'emploi
- 1 x étui de transport
- 1 x fiche type 2
- 1 x adaptateur sur type 1 (-EVSE ADP)
