PCE Instruments PCE-3500-10 Duromètre Leeb, UCI 230 - 940 HV20 - 70 HRC90 - 650 HB370 à 1740 MPa
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 2’960.18 / pièce(s))
CHF 2’960.18
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Testeur à ultrasons PCE-3500-10 avec sonde 10N
- PCE Instruments PCE-3500-10
- Contenu: 1 pc(s)
Caractéristiques techniques
- Précision de mesure :
- +/- 3 % HV
- +/- 1,5 HRC
- +/- 3 % HB
- Sondes de mesure : sonde 50 N UCI (sonde 10 N UCI en option)
- ÉCHELLES DE DURETÉ : HRC, HB, HV, HRB, HL, MPA
- Matériaux :
- UCI : acier (ferromagnétique)
- Leeb : acier, fonte, acier inoxydable, aluminium, bronze
- Corps de test : diamant Vickers 136°
- Direction de mesure : 360°
- EPAISSEUR minimale du matériau : 1 mm (sonde UCI uniquement)
- Affichage : écran LCD couleur graphique rétroéclairé
- Fonctions de mesure :
- Mesure individuelle
- Valeur min./max./moyenne,
- Nombre de mesures, calcul de la valeur moyenne, écart type,
- Coefficient de variation, histogramme, mode (filtre les aberrants)
- Mémoire : carte SD
- Interface: USB
- Conditions ambiantes: -20 ... +40 °C; 30... 0...80 % HR
- Alimentation : 6 V (3 piles AA)
- Type de produit
Duromètre
- Gamme de mesure
230 - 940 HV
20 - 70 HRC
90 - 650 HB
370 à 1740 MPa
- Type d'affichage
numérique (LCD)
- Dim.
(L x l x H) 30 x 160 x 75 mm
- Poids
300 g
- Tension de fonctionnement
6 V
- Spécificités
avec enregistreur de données
- Contenu
1 pc(s)
- Méthode de mesure
Leeb
UCI
- Largeur
160 mm
- Hauteur
75 mm
- Longueur
30 mm
- Interfaces
mâle USB
mâle mini USB A
mâle USB A 1.1
femelle USB A 2.0
USB
USB-Host
mâle USB A 2.0
interface série
1 x USB 2.0 Device
1 x USB 2.0 Host
d'usine (sans certificat)
Documents & téléchargements
Fiche technique
Fiche technique 3193012 PCE Instruments PCE-3500-10 Duromètre Leeb, UCI 230 - 940 HV20 - 70 HRC90 - 650 HB370 à 1740 MPa
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3193012 PCE Instruments PCE-3500-10 Duromètre Leeb, UCI 230 - 940 HV20 - 70 HRC90 - 650 HB370 à 1740 MPa
Description
Duromètre UCI PCE-3500 pour une mesure non destructive de la dureté / grand écran LCD couleur / avec logiciel / HV, HRC, HRB, HB et MPa /
Avec fonction mémoire / sondes interchangeables / Vickers diamant 136°
Le testeur de dureté UCI PCE-3500 sert à mesurer la dureté des composants métalliques sans destruction. Le testeur de dureté UCI fonctionne selon la procédure d'impédance de contact ultrasonic. Le procédé UCI stimule un diamant Vickers sur la sonde de test avec résonance propre. En appuyant sur la sonde de test, la fréquence vibratoire est atténuée en fonction de la dureté de la surface et en fonction du module E du matériau et de la surface de contact. Le décalage de fréquence qui en résulte permet de déterminer la dureté de la surface en tenant compte d'une caractéristique du matériau.

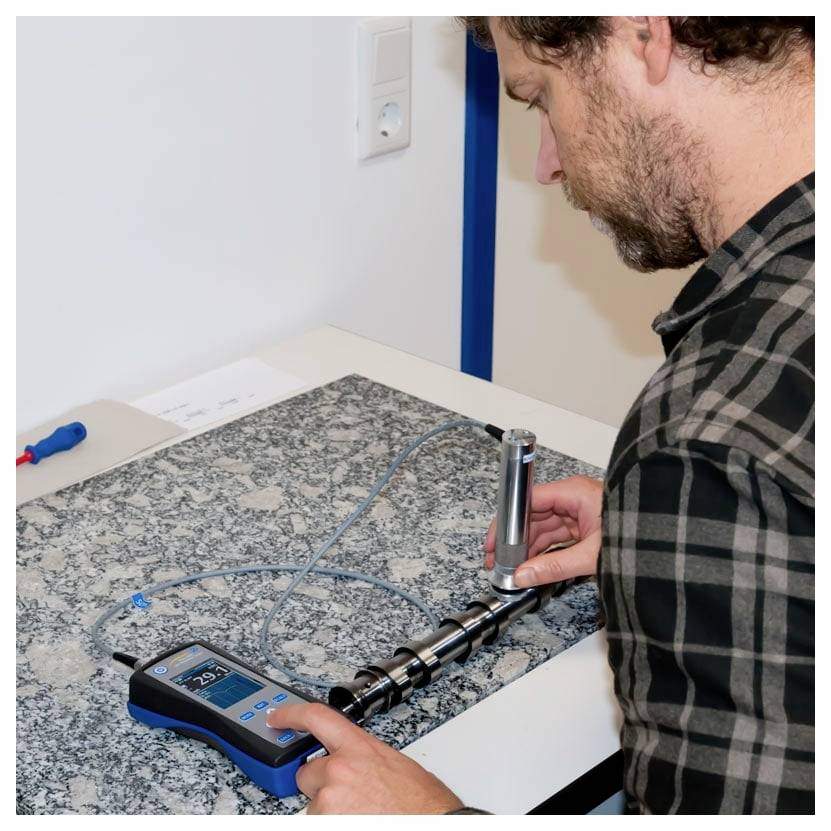

Le testeur de dureté UCI fonctionne sans destruction. Bien qu'il y ait une petite impression microscopique dans la surface, l'oeil n'est pas visible en général. En raison de la faible profondeur de pénétration du diamant Vickers, l'appareil de mesure de dureté UCI est particulièrement adapté pour les composants trempés par couche de bordure tels que ceux produits lors de la nitrure ou de la trempe par induction. Les exemples d'utilisation typiques sont les outils de poinçonnage, les presses, les composants à parois fines, les roues dentées, les pales de turbine, arbres à cames ou soudures. Le testeur de dureté UCI convient également pour de nombreuses autres applications dans le domaine du test de dureté. Grâce à des sondes interchangeables avec différentes forces de serrage, différentes applications peuvent être couvertes.

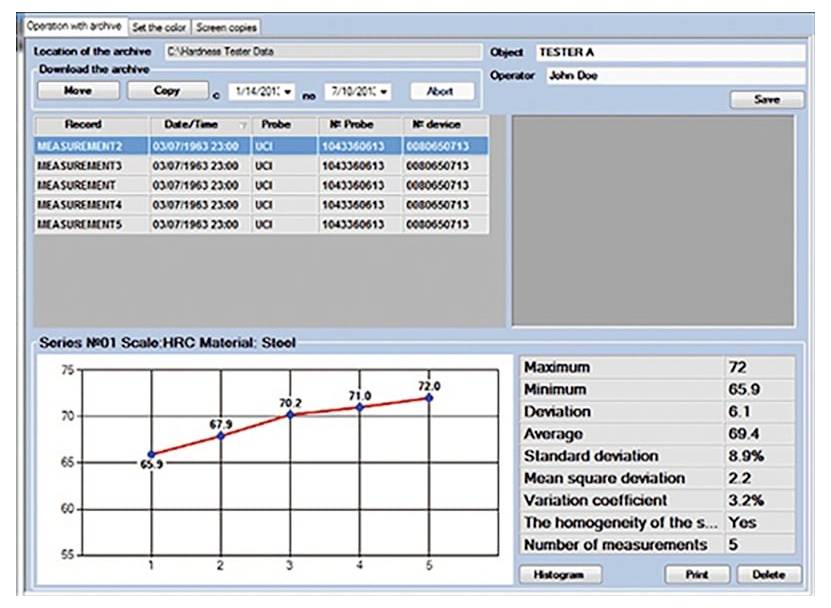

Après avoir vérifié la dureté d'un composant, le testeur de dureté UCI pce 3500 affiche différentes valeurs statistiques telles que min/max. Et moyennes. De même, l'écart type et d'autres coefficients peuvent être déterminés, la représentation d'un histogramme est également possible. Comme l'appareil de mesure de dureté UCI dispose d'une mémoire interne, l'évaluation des données de mesure peut être effectuée à l'aide d'un logiciel après la mesure.
Ce texte a été traduit par une machine.
Avec fonction mémoire / sondes interchangeables / Vickers diamant 136°
Le testeur de dureté UCI PCE-3500 sert à mesurer la dureté des composants métalliques sans destruction. Le testeur de dureté UCI fonctionne selon la procédure d'impédance de contact ultrasonic. Le procédé UCI stimule un diamant Vickers sur la sonde de test avec résonance propre. En appuyant sur la sonde de test, la fréquence vibratoire est atténuée en fonction de la dureté de la surface et en fonction du module E du matériau et de la surface de contact. Le décalage de fréquence qui en résulte permet de déterminer la dureté de la surface en tenant compte d'une caractéristique du matériau.
Le testeur de dureté UCI fonctionne sans destruction. Bien qu'il y ait une petite impression microscopique dans la surface, l'oeil n'est pas visible en général. En raison de la faible profondeur de pénétration du diamant Vickers, l'appareil de mesure de dureté UCI est particulièrement adapté pour les composants trempés par couche de bordure tels que ceux produits lors de la nitrure ou de la trempe par induction. Les exemples d'utilisation typiques sont les outils de poinçonnage, les presses, les composants à parois fines, les roues dentées, les pales de turbine, arbres à cames ou soudures. Le testeur de dureté UCI convient également pour de nombreuses autres applications dans le domaine du test de dureté. Grâce à des sondes interchangeables avec différentes forces de serrage, différentes applications peuvent être couvertes.
Après avoir vérifié la dureté d'un composant, le testeur de dureté UCI pce 3500 affiche différentes valeurs statistiques telles que min/max. Et moyennes. De même, l'écart type et d'autres coefficients peuvent être déterminés, la représentation d'un histogramme est également possible. Comme l'appareil de mesure de dureté UCI dispose d'une mémoire interne, l'évaluation des données de mesure peut être effectuée à l'aide d'un logiciel après la mesure.
Ce texte a été traduit par une machine.
Modèle
- Mesure selon la méthode UCI
- Test de HRC, HRC, HV, HB, MPa
- Direction de mesure 360°
- Grand écran couleur LCD
- Avec fonction mémoire via carte SD
- Différentes sondes de test peuvent être adaptables
- Courbe caractéristique du matériau préétalonnée
- Évaluation possible via le logiciel
Contenu de la livraison

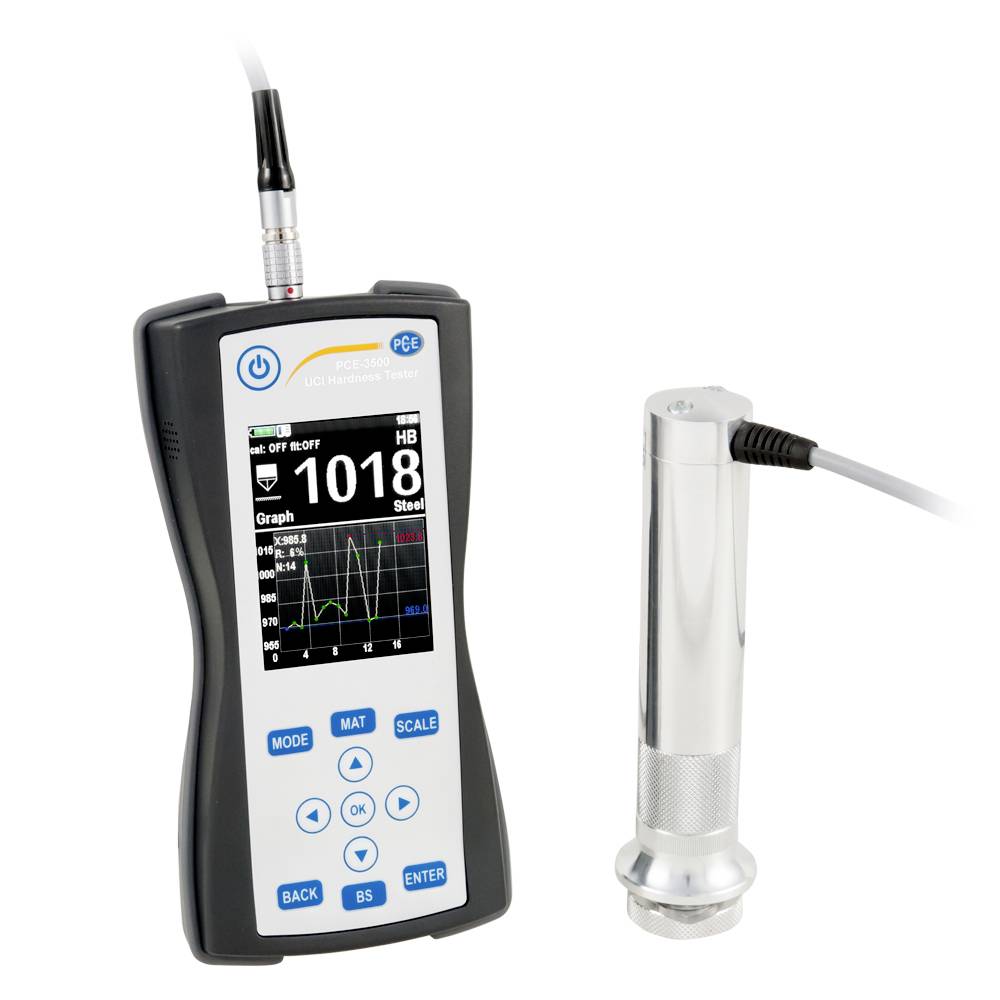

- 1 x appareil de mesure de dureté UCI PCE-3500-10

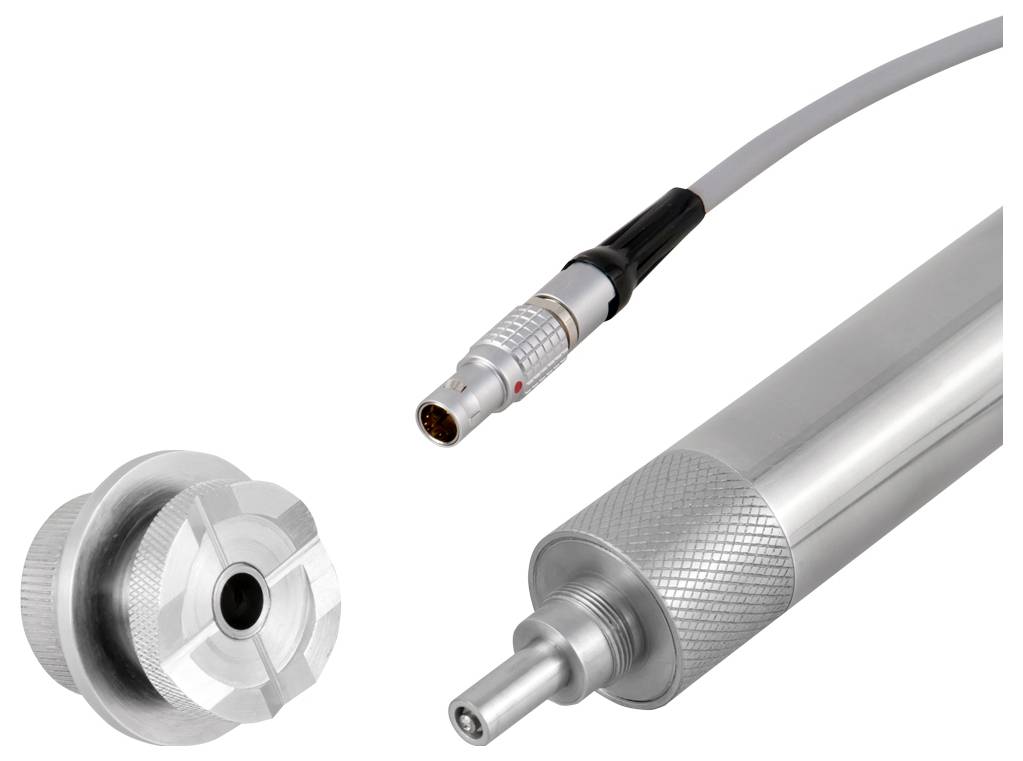

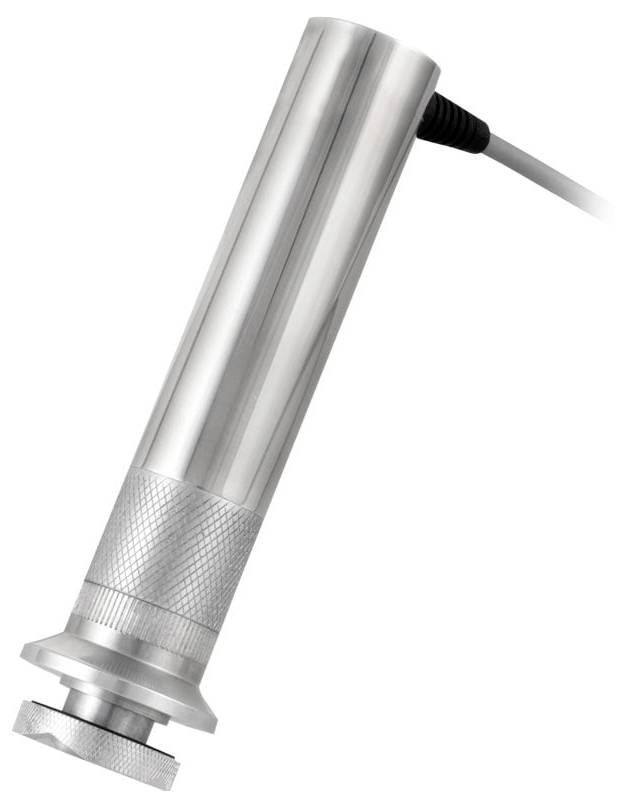

- 1 sonde 10 N UCI
- 1 carte SD 2 Go
- 1 x câble USB
- 1 logiciel PC
- 3 piles AA 6 V.
- 1x mode d'emploi
