PCE Instruments Capteur à ultrasons PCE-TDS 200 SML-ICA Tension de fonctionnement (gamme): 5 V Plage de mesure: 0 - 32 m
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Box
Type de produit
Capteur à ultrasons
Tension de fonctionnement min.
5 V
Tension de fonctionnement max.
5 V
Plage de mesure (max.)
32 m/s
Fiche technique (PDF)
Nombre
Total (CHF 3’330.20 / pièce(s))
CHF 3’523.77
-5 %
CHF 3’330.20
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
PROFESSIONNEL. CALIBRÉ. ÉQUIPEMENT. PCE-TDS 200 SML-ICA
- Débitmètre ultrasonique avec mémoire de données 32 GB
- Capacité de stockage (10 MIO. Points de mesure)
- Paramètres de mesure: Vitesse de flux, débit volumique, volume
- Pour tous les médias
- Pour différents matériaux de tuyauterie
- Plage de mesure ±32 m/s.
- Résolution : 0,001 m/s
- Reproductibilité ±0,5 % de la valeur mesurée
- Résistance à la température : -30 … 160 °C
- Kit de capteurs inclus
- Différentes sondes de mesure
- Capteur de diamètre de tube DN 20-108 mm / 50-700 mm / 315-6000 mm
- Valeurs limites d'alarme
- Écran LC 2,8 "
- Interface: USB
- Indication des coûts
- Batterie LiPo
- Avec certificat d'étalonnage
Notre service pour vous
Caractéristiques techniques
- Mesure de débit
- Plage de mesure ±32 m/s.
- Résolution : 0,001 m/s
- Précision :
- DN ≥50 mm: ±1,5 % en MW. Pour des vitesses de > 0,3 m/s.
- DN <50 mm: ±3,5 % en MW. Pour des vitesses de > 0,3 m/s.
- Reproductibilité ±0,5 % de la valeur mesurée
- Paire de capteurs PCE-TDS 200 S
- Diamètre du tube DN 15 … 100 / 20 … 108 mm
- Dimensions 45 x 30 x 30 mm
- Résistance à la température -30 … 160 °C
- Paire de capteurs PCE-TDS 200 M
- Diamètre du tube DN 50 … 700 / 57 … 720 mm
- Résistance à la température -30 … 160 °C
- Paire de capteurs PCE-TDS 200 L
- Diamètre du tube DN 300 ... 6000 mm
- Dimensions 91 x 52 x 44 mm
- MÉTHODE DE MESURE Z, V, N, W
- Médium
- Eau
- Eau de mer
- Oil
- Pétrole brut
- Méthanol
- Éthanol
- Diesel
- Essence
- Pétrole;
- Personnalisé (saisie manuelle de la vitesse du son à partir du Medium)
- Tous les liquides avec une impureté de 5
- Type d'emballage
Box
- Type de produit
Capteur à ultrasons
- Type
PCE-TDS 200 SML-ICA
- Tension de fonctionnement
5 V
- Tension de fonctionnement min.
5 V
- Tension de fonctionnement max.
5 V
- Tension de fonctionnement
5 V
- Spécificités
avec boîtier
Hotte de raccordement avec 2 presse-étoupes
Hotte de raccordement avec 2 connecteurs
- Branchement
presse-étoupe
- Temps de réponse
1 s
- Sorties
tension analogique
analogique
bifilaire
- Couleur boîtier
noir
- Propriété du matériau
étamé par galvanisation
inoxydable
- Matériau du boîtier
Polystyrène expansé (EPS)
matériau entièrement synthétique
caoutchouc
Polymère
plastique
PTFE
Plastique métallisé
- Longueur de câble
5 m
- Diamètre nominal
108 mm
- Température min. des médias
-30 °C
- Température max. des médias
160 °C
- Précision mesure ±
1.5 %
- Plage de mesure (min.)
0 m/s
- Plage de mesure (max.)
32 m/s
- Plage de mesure
0 - 32 m/s
IP52
- Poids
255 g
- Température ambiante min.
-20 °C
- Température ambiante max.
65 °C
- Longueur
165 mm
- Largeur
32 mm
- Hauteur
85 mm
- Dim.
(L x l x H) 165 x 32 x 85 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
Documents & téléchargements
Fiche technique
Fiche technique 3812897 PCE Instruments Capteur à ultrasons PCE-TDS 200 SML-ICA Tension de fonctionnement (gamme): 5 V Plage de mesure: 0 - 32 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812897 PCE Instruments Capteur à ultrasons PCE-TDS 200 SML-ICA Tension de fonctionnement (gamme): 5 V Plage de mesure: 0 - 32 m
Description
Le débitmètre à ultrasons a une plage de mesure de ±32 m/s. Avec une précision de ±1,5 % en MW. Pour un diamètre de tube de DN ≥50, ±3,5 % en MW. Pour un diamètre de tube de DN <50 et une reproductibilité de ±0,5 % en MW. Le débitmètre à ultrasons est un instrument de mesure particulièrement précis. Pour l'installation des capteurs sur le débitmètre à ultrasons, une aide à l'installation est disponible. L'aide à l'installation affiche graphiquement la qualité du signal du débitmètre à ultrasons. De plus, il est indiqué graphiquement si les capteurs du débitmètre à ultrasons sont positionnés à la bonne distance les uns des autres. Pour effectuer la mesure du débit avec le débitmètre à ultrasons, après avoir entré les spécifications du tube et du fluide, la vitesse du flux, le débit volumique et le volume sont affichés. Lors de l'affichage des valeurs de mesure, les unités les plus diverses sont disponibles pour le débitmètre à ultrasons. Par exemple : cube, l, gal, igl, mgl, cf, bal, ib et ob.
Lors d'une mesure, il est possible d'enregistrer les valeurs mesurées via la fonction d'enregistreur de données du débitmètre à ultrasons. Les conditions de démarrage et d'arrêt ainsi que l'intervalle de stockage de 1 seconde à 12 heures peuvent être réglés sur le débitmètre à ultrasons. Un point de mémoire contient une seule fois toutes les grandeurs de mesure du débitmètre à ultrasons. Les valeurs mesurées sont stockées sur la mémoire installée de 32 GB sur le débitmètre à ultrasons. 10 millions de points de mesure peuvent être enregistrés sur le débitmètre à ultrasons.

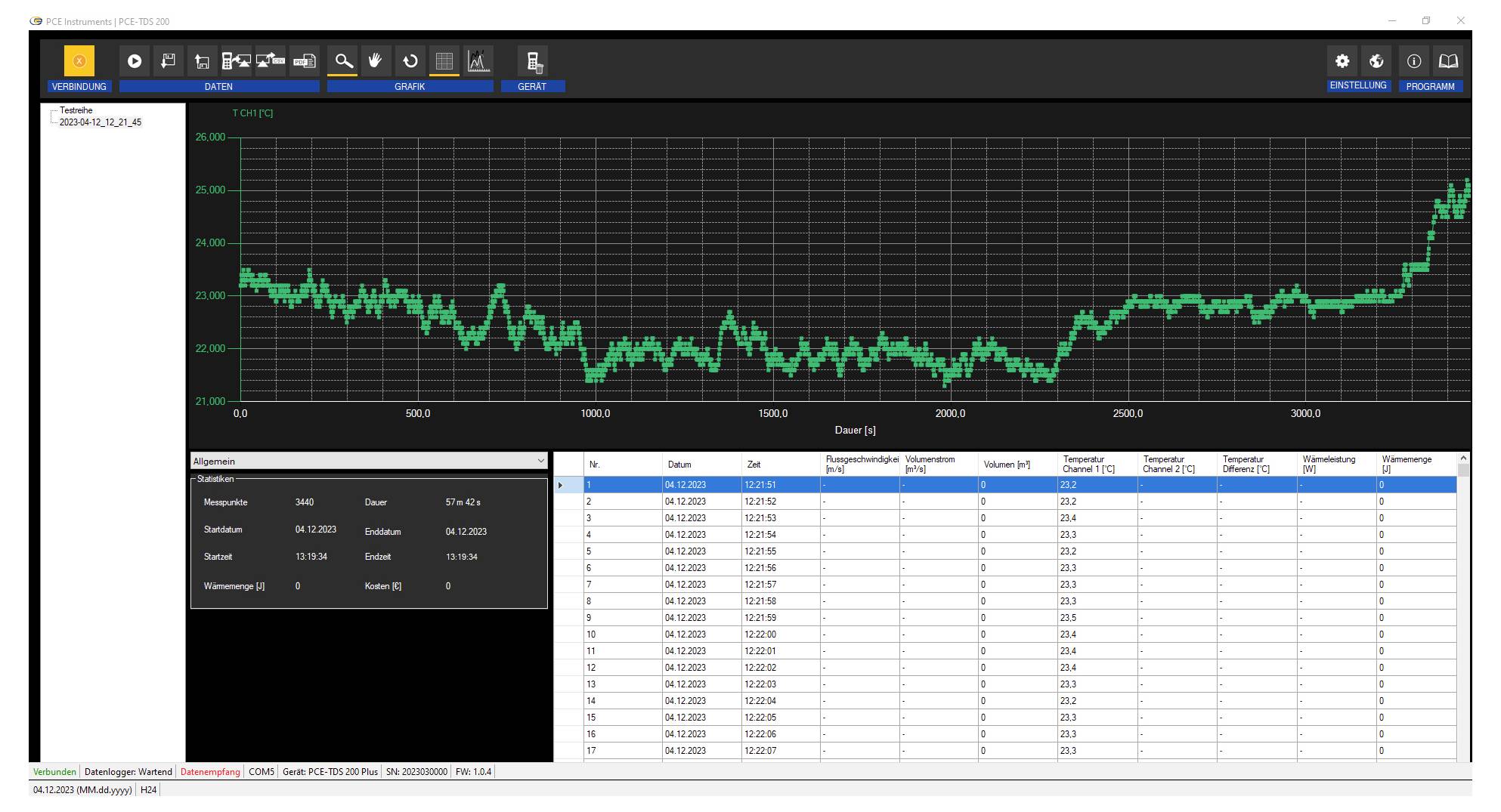

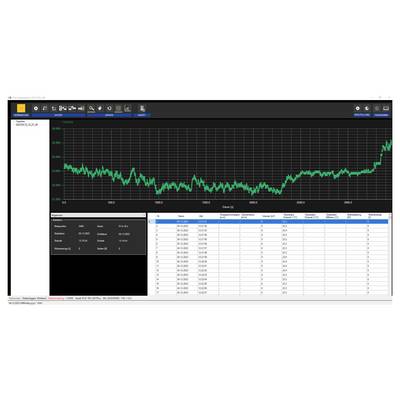

Avec le logiciel en option, les valeurs de mesure enregistrées peuvent être lues par le débitmètre à ultrasons. Pour l'analyse, les valeurs mesurées du débitmètre à ultrasons peuvent être affichées sous forme de tableau et de graphique. Pour un traitement ultérieur des valeurs mesurées du débitmètre à ultrasons, elles peuvent être exportées au format .csv. Alternativement, un rapport PDF peut être créé via le logiciel. Pour une utilisation simplifiée, le débitmètre à ultrasons peut être réglé via le logiciel. Une vue en direct des valeurs mesurées du débitmètre à ultrasons est également possible avec le logiciel.
Pour déterminer la quantité de chaleur avec le débitmètre à ultrasons, deux thermocouples supplémentaires sont nécessaires. Ils sont disponibles sur le PCE-TDS 200+. Les deux thermocouples du débitmètre à ultrasons sont raccordés au débit avant et arrière d'un système de tuyauterie. Sur la base de la différence de température et du débit mesuré, le débitmètre à ultrasons peut déterminer la quantité de chaleur. Si nécessaire, le débitmètre à ultrasons peut calculer et afficher les coûts simultanément, pendant la mesure, par unité de chaleur. Ainsi, le débitmètre à ultrasons trouve son application, par exemple lors de la vérification du système de chauffage.

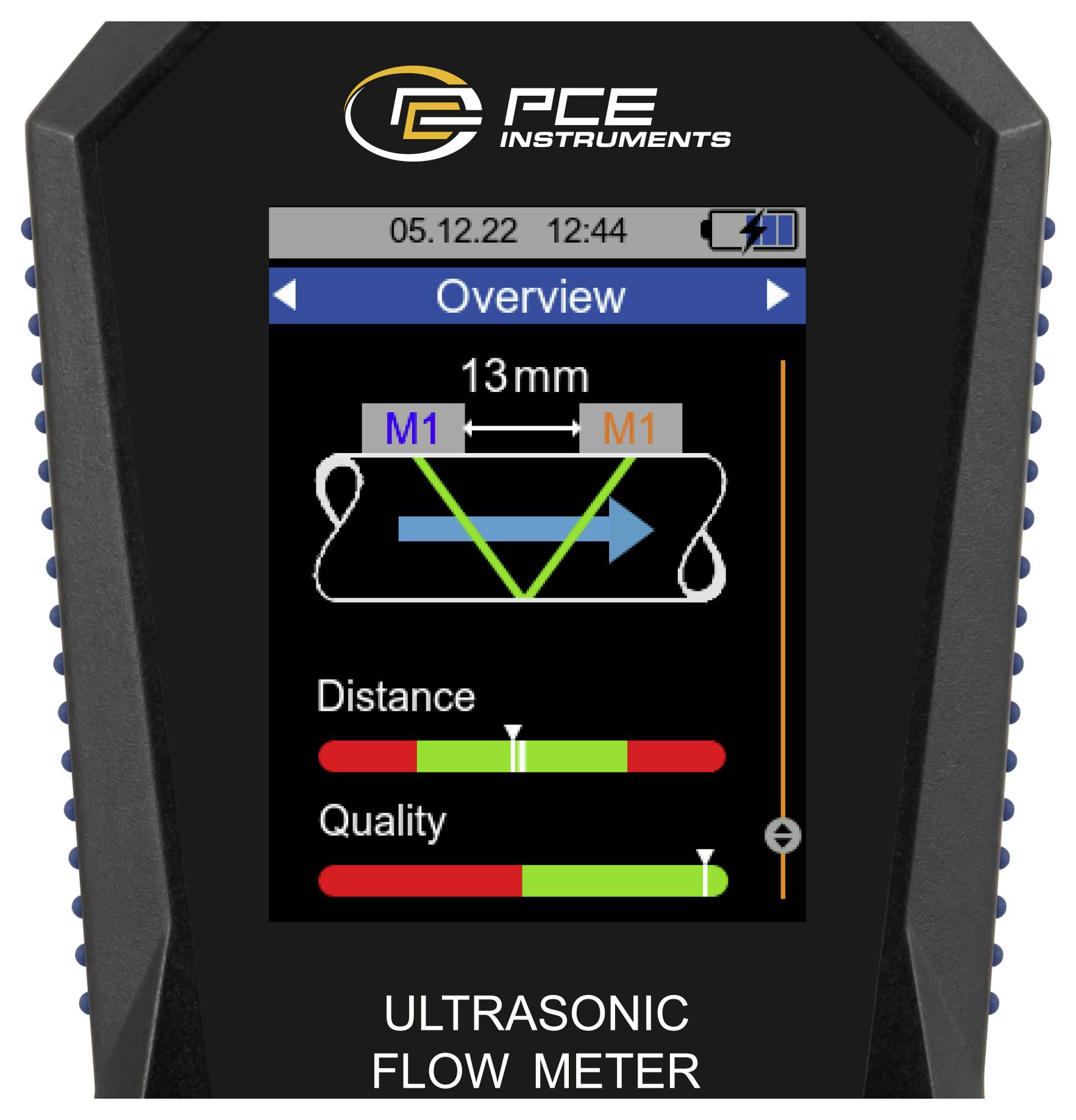

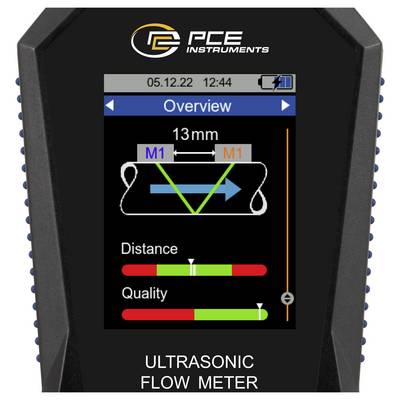

L'écran couleur LC du débitmètre à ultrasons a une taille de 2,8" et est donc facile à lire.
CAPTEUR PCE-TDS 200 S.
Petite paire de capteur pour le diamètre du tube DN 15 … 100 / 20 … 108 mm. Convient pour les tubes particulièrement petits. Les capteurs ont une dimension particulièrement petite de 45 x 30 x 30 mm et une résistance à la température de -30 … 160 °C. Grâce aux aimants au fond, les capteurs peuvent être montés sur des métaux ferreux. En outre, les capteurs peuvent être connectés au tube au moyen d'un serre-câble amovible.
CAPTEUR PCE-TDS 200 M.
Paire de capteurs moyens pour les diamètres de tube DN 50 … 700 / 57 … 720 mm. Convient pour la mesure du débit sur des tuyaux de taille moyenne. Avec les aimants installés sur les capteurs du débitmètre à ultrasons, ceux-ci peuvent être fixés sur des tuyaux contenant du fer. Alternativement, les capteurs peuvent être montés sur le tube avec des attaches de câble détachables. La résistance à la température est comprise entre -30 … 160 °C.
CAPTEUR PCE-TDS 200 L.
Grande paire de capteurs pour le diamètre du tube DN 300 ... 6000. Cette paire de capteurs est donc adaptée aux tubes particulièrement grands. Les capteurs peuvent être fixés au débitmètre à ultrasons avec un serre-câble amovible. Grâce aux aimants intégrés, les capteurs peuvent être fixés sur des tuyaux avec un métal ferreux. Les capteurs ont une dimension de 91 x 52 x 44 mm.
Ce texte a été traduit par une machine.
Lors d'une mesure, il est possible d'enregistrer les valeurs mesurées via la fonction d'enregistreur de données du débitmètre à ultrasons. Les conditions de démarrage et d'arrêt ainsi que l'intervalle de stockage de 1 seconde à 12 heures peuvent être réglés sur le débitmètre à ultrasons. Un point de mémoire contient une seule fois toutes les grandeurs de mesure du débitmètre à ultrasons. Les valeurs mesurées sont stockées sur la mémoire installée de 32 GB sur le débitmètre à ultrasons. 10 millions de points de mesure peuvent être enregistrés sur le débitmètre à ultrasons.
Avec le logiciel en option, les valeurs de mesure enregistrées peuvent être lues par le débitmètre à ultrasons. Pour l'analyse, les valeurs mesurées du débitmètre à ultrasons peuvent être affichées sous forme de tableau et de graphique. Pour un traitement ultérieur des valeurs mesurées du débitmètre à ultrasons, elles peuvent être exportées au format .csv. Alternativement, un rapport PDF peut être créé via le logiciel. Pour une utilisation simplifiée, le débitmètre à ultrasons peut être réglé via le logiciel. Une vue en direct des valeurs mesurées du débitmètre à ultrasons est également possible avec le logiciel.
Pour déterminer la quantité de chaleur avec le débitmètre à ultrasons, deux thermocouples supplémentaires sont nécessaires. Ils sont disponibles sur le PCE-TDS 200+. Les deux thermocouples du débitmètre à ultrasons sont raccordés au débit avant et arrière d'un système de tuyauterie. Sur la base de la différence de température et du débit mesuré, le débitmètre à ultrasons peut déterminer la quantité de chaleur. Si nécessaire, le débitmètre à ultrasons peut calculer et afficher les coûts simultanément, pendant la mesure, par unité de chaleur. Ainsi, le débitmètre à ultrasons trouve son application, par exemple lors de la vérification du système de chauffage.
L'écran couleur LC du débitmètre à ultrasons a une taille de 2,8" et est donc facile à lire.
CAPTEUR PCE-TDS 200 S.
Petite paire de capteur pour le diamètre du tube DN 15 … 100 / 20 … 108 mm. Convient pour les tubes particulièrement petits. Les capteurs ont une dimension particulièrement petite de 45 x 30 x 30 mm et une résistance à la température de -30 … 160 °C. Grâce aux aimants au fond, les capteurs peuvent être montés sur des métaux ferreux. En outre, les capteurs peuvent être connectés au tube au moyen d'un serre-câble amovible.
CAPTEUR PCE-TDS 200 M.
Paire de capteurs moyens pour les diamètres de tube DN 50 … 700 / 57 … 720 mm. Convient pour la mesure du débit sur des tuyaux de taille moyenne. Avec les aimants installés sur les capteurs du débitmètre à ultrasons, ceux-ci peuvent être fixés sur des tuyaux contenant du fer. Alternativement, les capteurs peuvent être montés sur le tube avec des attaches de câble détachables. La résistance à la température est comprise entre -30 … 160 °C.
CAPTEUR PCE-TDS 200 L.
Grande paire de capteurs pour le diamètre du tube DN 300 ... 6000. Cette paire de capteurs est donc adaptée aux tubes particulièrement grands. Les capteurs peuvent être fixés au débitmètre à ultrasons avec un serre-câble amovible. Grâce aux aimants intégrés, les capteurs peuvent être fixés sur des tuyaux avec un métal ferreux. Les capteurs ont une dimension de 91 x 52 x 44 mm.
Ce texte a été traduit par une machine.
Modèle
- Plage de mesure ±32 m/s.

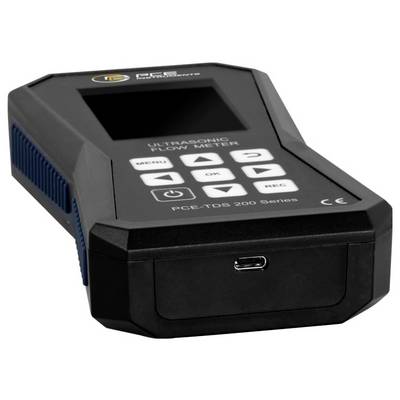

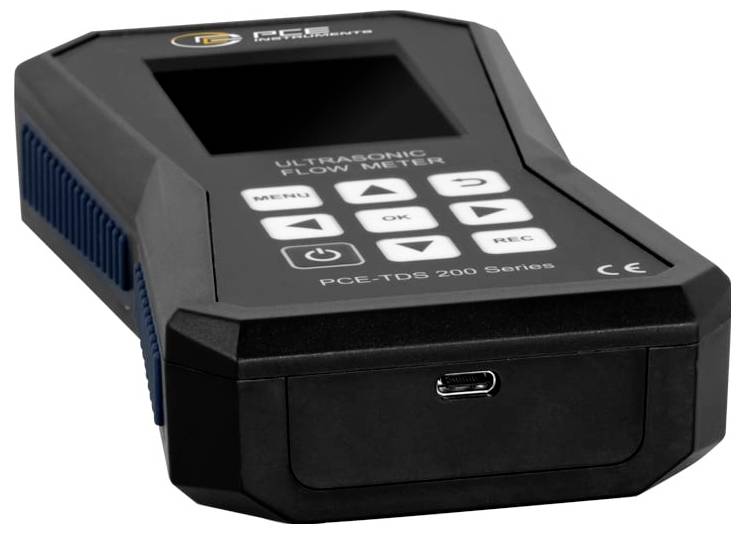

- Interface USB-C pour la transmission de données
- Logiciel optionnel pour l'analyse des valeurs mesurées
- Reproductibilité ±0,5 % de la valeur mesurée
- Mesure de la chaleur
- Stockage de données pour 10 millions de points de mesure
- Valeurs limites d'alarme réglables individuellement

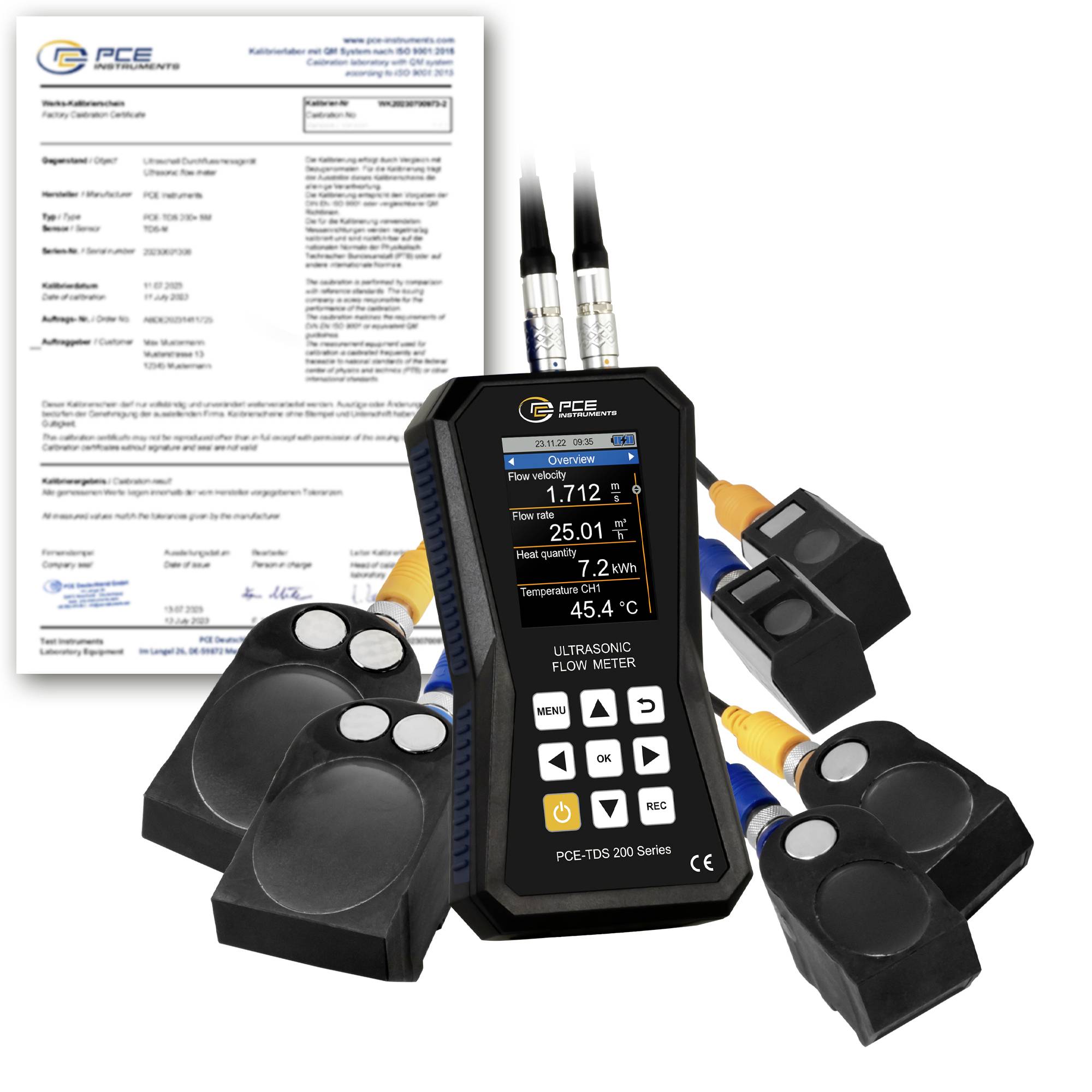

- Certificat d'étalonnage ISO inclus
Contenu de la livraison

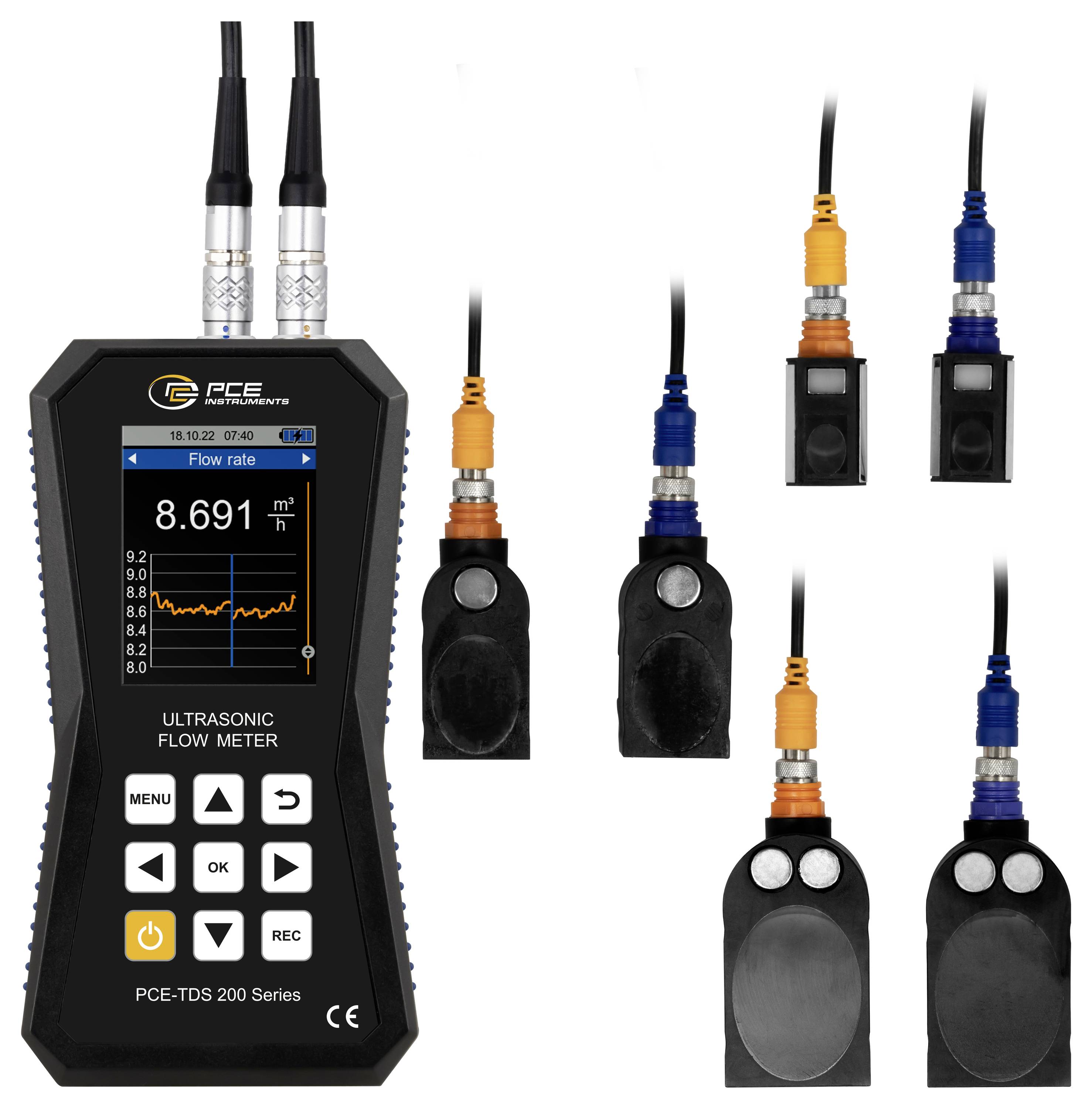

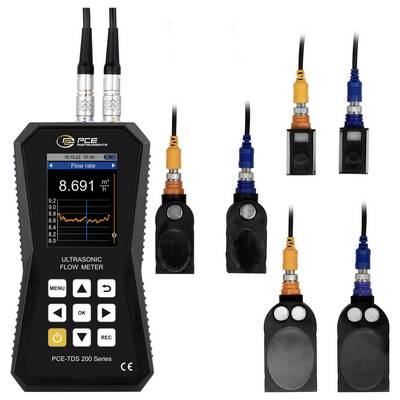

- 1 x débitmètre à ultrasons PCE-TDS 200 SML-ICA
- 1 x CAPTEUR de débit PCE-TDS 200 S (paire)
- 1 x CAPTEUR de débit PCE-TDS 200 M (paire)
- 1 x CAPTEUR de débit PCE-TDS 200 L (paire)
- Câble de connexion 2 x 5 m
- 2 x serre-câbles amovibles
- 1 x bloc d'alimentation
- 1 x câble USB-C.
- 1 x gel de contact à ultrasons
- 1 x ruban à mesurer PCE
- 1 x mallette en plastique
- 1x mode d'emploi
- 1 x certificat d'étalonnage ISO
