PCE Instruments Caméra d'imagerie acoustique Écran couleur 2 kHz - 100 kHz USB-C, WLAN
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’803.84 / pièce(s))
CHF 1’803.84
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

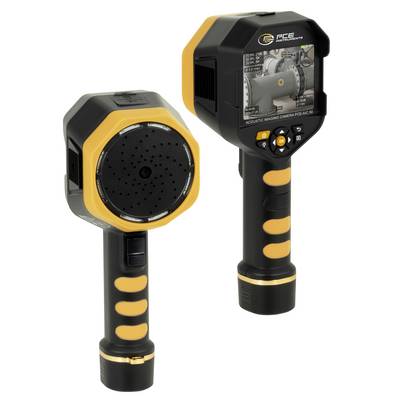

Caméra acoustique PCE Instruments PCE-AIC 50
- Microphone numérique MEMS 64 canaux pour une localisation précise des sources sonores
- Plage de fréquence de 2 kHz à 100 kHz pour les signaux sonores à haute fréquence
- Portée de détection de 0,3 m à 50 m
- Fréquence d'images ≥ 25 FPS pour l'imagerie acoustique
- Estimation des fuites et des fuites intégrées
- Caméra de 12 mégapixels avec champ de vision de 72° et distance focale fixe de 3,9 mm
- Mémoire : emplacement pour carte TF jusqu'à 512 GB
- Transmission sans fil des images
- Fixation du trépied 1/4 pouces
Caractéristiques techniques
- Caractéristiques techniques générales
- Nombre de canaux de mesure 64
- Fréquence 2... 100 KHz
- Type d'écran : LCD
- Taille de l'écran 3,5 pouces
- Résolution d'écran 640x480
- Mémorisation : sur carte SD
- Capacité de stockage : 8 Go
- INTERFACE USB-C, WLAN
- Norme radio 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac
- Détecteur d'informations supplémentaires Sensibilité : -26 ±1 dBFS
- Résolution de l'appareil photo 640x480
- Filetage du trépied 1/4 pouces
- Champ de vision (FOV) 72°±3°
- Palette de couleurs arc-en-ciel, rouge fer, blanc chaud
- Capteurs microphone MEMS
- Taille de pixel 12 µm
- Fréquence d'image 25 fps
- Distance focale fixe 3,9 mm
- Portée de détection 0.3... 50 m
- Langue de menu allemand, anglais (GB), anglais (US), espagnol, chinois, russe, français, italien, thaïlandais, polonais, tchèque, turc, coréen, finnois, japonais, Suédois, Bahasa
- Classe de protection (appareil) IP52
- ALIMENTATION ÉLECTRIQUE 5 V C.C. (USB-C)
- Batterie/batterie 2 x 3,7 V, batterie lithium-ion
- Capacité de 5000 mAh
- Puissance 18,25 Wh
- Conditions de fonctionnement -20 ... 55 °C, 10 ... 95 % r.d..
- Conditions de stockage -30 ... 65 °C, 10 ... 95 % r.d..
- Dimensions ( L x l x H ) 245 x 95 x 80 mm
- Poids : 425 g
- Type de produit
Caméra d'imagerie acoustique
- Fonction de mesure
niveau sonore
d'usine (sans certificat)
- Dim.
(L x l x H) 245 x 95 x 80 mm
- Affichage
LCD
- Fréquence (max.)
100 kHz
- Fréquence (min.)
2 kHz
- Plage de fréquence
2 kHz - 100 kHz
- Poids
425 g
- Largeur
95 mm
- Hauteur
80 mm
- Longueur
245 mm
- Spécificités
Écran couleur
- Interfaces
USB-C
WLAN
- UKCA
oui
- Emballage sans plastique
Emballage sans plastique
Documents & téléchargements
Fiche technique
Fiche technique 3811971 PCE Instruments Caméra d'imagerie acoustique Écran couleur 2 kHz - 100 kHz USB-C, WLAN
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3811971 PCE Instruments Caméra d'imagerie acoustique Écran couleur 2 kHz - 100 kHz USB-C, WLAN
Description
La caméra acoustique est un système de mesure puissant pour la localisation rapide et fiable des sources sonores ainsi que pour la détection des fuites d'air comprimé, de gaz et de vide. Grâce à la technologie de microphone MEMS de pointe, à l'imagerie haute résolution et à un logiciel d'analyse intelligent, la caméra acoustique permet une visualisation acoustique précise, même dans des environnements industriels exigeants.
Équipée d'un microphone numérique MEMS à 64 canaux, la caméra acoustique capte les signaux sonores dans la gamme de fréquences allant de 2 kHz à 100 kHz. Cela permet de localiser avec précision les sons audibles et à haute fréquence. La portée de détection de 0,3 à 50 mètres permet des interventions flexibles – de l’analyse à courte portée à l’étude de grandes installations.
Pour une documentation visuelle détaillée, la caméra acoustique dispose d'une caméra intégrée de 12 mégapixels avec un champ de vision de 72° et une distance focale fixe de 3,9 mm. Avec une fréquence d'images d'au moins 25 FPS, les informations acoustiques et optiques sont combinées de manière fluide, de sorte que les sources sonores peuvent être visualisées en temps réel.
En plus de la localisation précise des sources sonores, l'appareil offre une estimation intégrée de la sortie de gaz et de la perte de fuite. Différents modes d’imagerie – y compris l’holographie à objectif unique, à objectif multiple et acoustique – permettent une adaptation optimale aux différentes tâches de mesure. Les rapports d'analyse peuvent être créés et stockés directement sur l'appareil, ce qui simplifie considérablement la documentation.
La mémoire 8 GB intégrée peut être étendue jusqu'à 512 GB via un emplacement pour carte TF. De plus, le système prend en charge le WLAN selon IEEE 802.11a/b/g/n/ac dans les bandes 2,4 et 5 GHz pour une transmission de données confortable. Grâce au filetage de trépied de 1/4 pouces, la caméra acoustique peut être montée en toute sécurité sur un trépied et convient donc également aux séries de mesures plus longues.

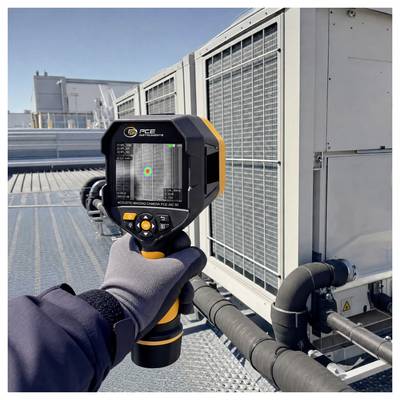

La caméra acoustique Ideal convient à la maintenance préventive, aux inspections industrielles et à la surveillance de l'état des machines et des installations. Les domaines d'application typiques sont la localisation de fuites d'air comprimé, de gaz et de vide, la détection de décharges partielles dans les installations électriques, la recherche de défauts sur les composants mécaniques ainsi que l'analyse des sources de bruit dans la production, l'approvisionnement en énergie, la technique du bâtiment et la recherche. La visualisation rapide des événements sonores permet de réduire la maintenance, de minimiser les pertes d'énergie et d'éviter les temps d'arrêt.
Ce texte a été traduit par une machine.
Équipée d'un microphone numérique MEMS à 64 canaux, la caméra acoustique capte les signaux sonores dans la gamme de fréquences allant de 2 kHz à 100 kHz. Cela permet de localiser avec précision les sons audibles et à haute fréquence. La portée de détection de 0,3 à 50 mètres permet des interventions flexibles – de l’analyse à courte portée à l’étude de grandes installations.
Pour une documentation visuelle détaillée, la caméra acoustique dispose d'une caméra intégrée de 12 mégapixels avec un champ de vision de 72° et une distance focale fixe de 3,9 mm. Avec une fréquence d'images d'au moins 25 FPS, les informations acoustiques et optiques sont combinées de manière fluide, de sorte que les sources sonores peuvent être visualisées en temps réel.
En plus de la localisation précise des sources sonores, l'appareil offre une estimation intégrée de la sortie de gaz et de la perte de fuite. Différents modes d’imagerie – y compris l’holographie à objectif unique, à objectif multiple et acoustique – permettent une adaptation optimale aux différentes tâches de mesure. Les rapports d'analyse peuvent être créés et stockés directement sur l'appareil, ce qui simplifie considérablement la documentation.
La mémoire 8 GB intégrée peut être étendue jusqu'à 512 GB via un emplacement pour carte TF. De plus, le système prend en charge le WLAN selon IEEE 802.11a/b/g/n/ac dans les bandes 2,4 et 5 GHz pour une transmission de données confortable. Grâce au filetage de trépied de 1/4 pouces, la caméra acoustique peut être montée en toute sécurité sur un trépied et convient donc également aux séries de mesures plus longues.
La caméra acoustique Ideal convient à la maintenance préventive, aux inspections industrielles et à la surveillance de l'état des machines et des installations. Les domaines d'application typiques sont la localisation de fuites d'air comprimé, de gaz et de vide, la détection de décharges partielles dans les installations électriques, la recherche de défauts sur les composants mécaniques ainsi que l'analyse des sources de bruit dans la production, l'approvisionnement en énergie, la technique du bâtiment et la recherche. La visualisation rapide des événements sonores permet de réduire la maintenance, de minimiser les pertes d'énergie et d'éviter les temps d'arrêt.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1 x caméra acoustique PCE-AIC 50
- 2 x batterie au lithium (amovible)
- 1 x câble de charge USB de type C
- 1 x mallette de rangement
- 1x mode d'emploi
