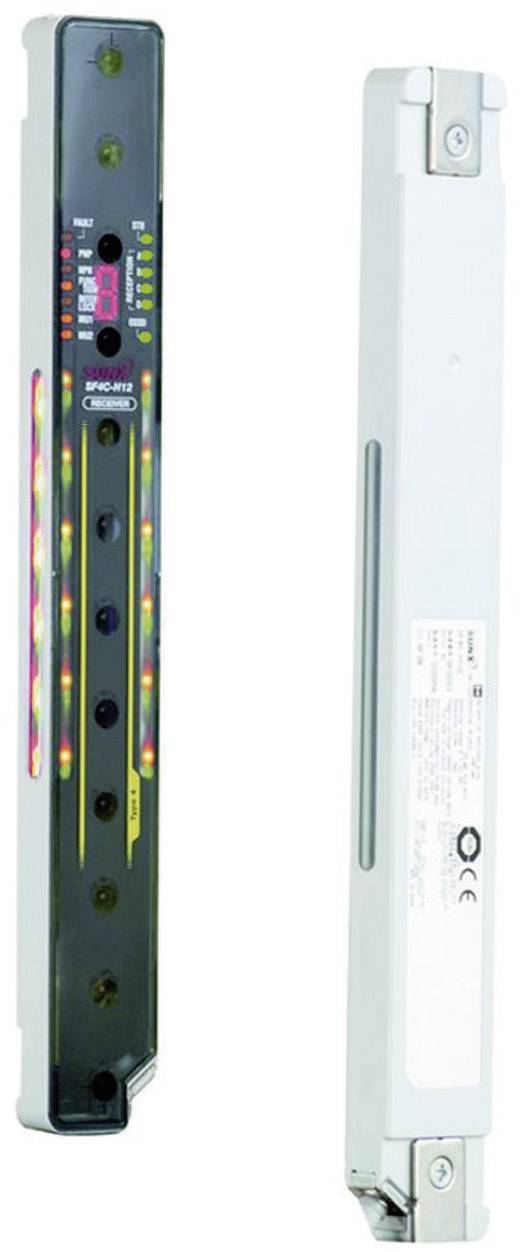

Photo de collection
Photo de collection
Panasonic SF4C-H28
EAN :
N° réf. fabricant :
Code produit :
Hauteur
560 mm
Type
SF4C-H28
Domaine d'application
Protection des mains
Spécificités
Redémarrage manuel/automatique
Tension de fonctionnement max.
24 V/DC
Fiche technique (PDF)
Nombre
Total (CHF 1’197.92 / pièce(s))
CHF 1’197.92
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Rideau de lumière
Notre service pour vous
Caractéristiques techniques
- Portée : 0,1 - 3 m
- Entraxe des faisceaux : 20 mm
- Plus petit objet détectable : diam. 25 mm
- Diode émettrice : LED infrarouge (855 nm)
- Catégorie de sécurité : EN 61496-1/2 (type 4) / ISO 13849-1 (catégorie 4, PLe) / IEC 61508-1 à 7 (SIL 3)
- Type
SF4C-H28
- Domaine d'application
Protection des mains
- Spécificités
Redémarrage manuel/automatique
- Tension de fonctionnement max.
24 V/DC
- Tension de fonctionnement
24 V/DC (max)
- Temps de réponse
7 ms
- Taille du plus petit objet à détecter (Ø)
25 mm
- Branchement
câble
- Longueur de câble
5 m
- Type d'émetteur
Led infrarouge
- Longueur d’onde
855 nm
- Sorties
2 x PNP
- Courant de sortie
200 mA
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Catégorie de sécurité
4
- Rayons
28
- Distance de rayonnement
20 mm
- Hauteur de protection
560 mm
- Hauteur totale
560 mm
- Contenu
1 pc(s)
IP65/67
- Largeur
30 mm
- Hauteur
560 mm
- Dim.
(l x H x P) 30 x 560 x 13.2 mm
- Température min.
-10 °C
- Température max.
+55 °C
- Profondeur
13.2 mm
- Modèle
Barrière immatérielle/protection manuelle
- Sortie
Transistor (2 x PNP ou 2 x NPN/ commutables) OSSD1/ OSSD2 200 mA
- Temps de réaction
7 ms
- Consommation électrique
(Emetteur) 120 mA/ (récepteur) 150 mA
- Type
SF4C-H28
- Certification
CE/TÜV
- Température de fonctionnement
-10 - +55 °C
- Connexion
Câble de 5 m
- Alim.
(+10/-15 %) 24 V/DC
Documents & téléchargements
Fiche technique
Fiche technique 507132 Panasonic SF4C-H28
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 507132 Panasonic SF4C-H28
Information
Information 507132 Panasonic SF4C-H28
Description
Barrière immatérielle extra fine utilisable comme type de protection manuelle. Forme compacte, seulement 13 mm de profondeur. Grand témoin LED (rouge/vert) intégré - aucun voyant d'inhibition supplémentaire n'est nécessaire Suppression diaphonique automatique pour la réduction des effets d'interférences par la lumière et des interférences (fonction ECLA). Fonctions d'inhibition différentes. Masquage (fixe et flottant). Réinitialisation aussi bien manuelle qu'automatique. Surveillance externe. Fonction override (forçage) pour le fonctionnement de la machine même lorsque le chemin optique est interrompu. Fonction entrée de sécurité (par ex. pour des commutateurs de portes de sécurité, interrupteurs d'arrêt d'urgence) - aucun relais de sécurité n'est nécessaire. Montage en série de 3 systèmes maximum.
Application : protection au niveau de lieux d'accidents (par ex. au niveau d'une presse, dans la zone de manipulation d'une machine, au niveau d'une station de montage), sécurité des portes, sécurité des accès (par ex. d'une cellule robotisée ou d'une zone de montage).
Application : protection au niveau de lieux d'accidents (par ex. au niveau d'une presse, dans la zone de manipulation d'une machine, au niveau d'une station de montage), sécurité des portes, sécurité des accès (par ex. d'une cellule robotisée ou d'une zone de montage).
Modèle
- Affichage des erreurs à 7 segments
- Commutable PNP/NPN
- Indicateur d'alignement de l'axe des faisceaux.
Contenu de la livraison
- 1 unité émettrice
- 1 unité réceptrice
- Bâton de test SF4C-TR25 (diam. 25 mm) pour le contrôle de fonctionnement.
