Panasonic SF4B-H28(V2)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Barrière lumineuse
Longueur
30 mm
Hauteur
550 mm
Type
SF4B-H28(V2)
Domaine d'application
Protection des mains
Fiche technique (PDF)
Nombre
Total (CHF 1’803.84 / pièce(s))
CHF 1’803.84
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

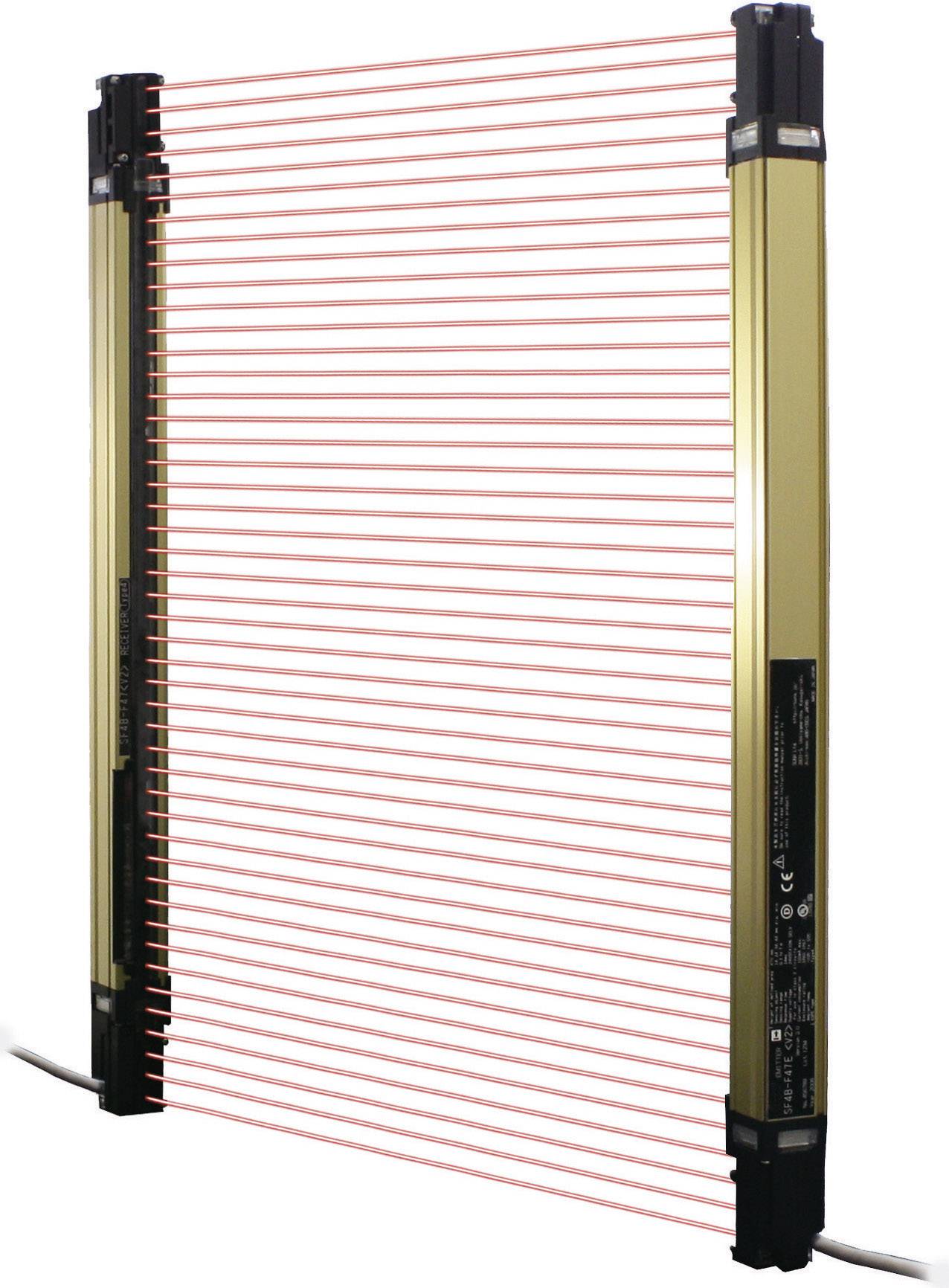

Barrière immatérielle SF4B, Type 4
Notre service pour vous
Caractéristiques techniques
- Portée : 0,3 - 9 m
- Plus petit objet détectable : diam. 25 mm
- Diode émettrice : LED infrarouge (870 nm)
- Catégorie de sécurité : EN 61496-1/2 (type 4) / ISO 13849-1 (catégorie 4, PLe) / IEC 61508-1 à 7 (SIL 3)
- Type de produit
Barrière lumineuse
- Type
SF4B-H28(V2)
- Domaine d'application
Protection des mains
- Tension de fonctionnement max.
24 V/DC
- Tension de fonctionnement
24 V/DC (max)
- Consommation électrique max.
230 mA
- Temps de réponse
90 ms
- Taille du plus petit objet à détecter (Ø)
25 mm
- Type d'émetteur
Led infrarouge
- Longueur d’onde
870 nm
- Sorties
2 x PNP
- Courant de sortie
200 mA
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Catégorie de sécurité
4
- Rayons
28
- Distance de rayonnement
20 mm
- Hauteur de protection
550 mm
- Hauteur totale
550 mm
- Contenu
1 pc(s)
IP67
- Longueur
30 mm
- Largeur
28 mm
- Hauteur
550 mm
- Dim.
(L x l x H) 30 x 28 x 550 mm
- Température min.
-10 °C
- Température max.
+55 °C
- Modèle
Barrière lumineuse de sécurité protège-mains
- Sortie
Transistor (2 x PNP ou 2 x NPN/ commutables) OSSD1/ OSSD2 200 mA
- Temps de réaction
ON/OFF 14 ms/ (OFF/ON) 90 ms
- Consommation électrique
(émetteur) 135 mA/(récepteur) 230 mA
- Type
SF4B-H28(V2)
- Certification
CE/TÜV
- Température de fonctionnement
-10 - +55 °C
- Connexion
Connecteur à enficher
- Alim.
(+10/-15 %) 24 V/DC
Documents & téléchargements
Fiche technique
Fiche technique 507112 Panasonic SF4B-H28(V2)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 507112 Panasonic SF4B-H28(V2)
Description
Série de barrière immatérielle compacte pour la sécurité de la protection manuelle. Hauteur de protection égale à la hauteur du modèle - pas d'angle mort. Grands témoins LED (rouge/vert) intégrés. Système d'autodiagnostic a avec indicateur d'état. Fonction override (forçage) pour le fonctionnement de la machine même lorsque le chemin optique est interrompu. Indicateur d'ajustement à LED pour un montage simple. Suppression diaphonique automatique pour la réduction des effets d'interférences par la lumière et des interférences (fonction ECLA). Temps de réponse rapide avec 14 ms
Application : protection au niveau de lieux d'accidents (par ex. au niveau d'une presse, dans la zone de manipulation d'une machine, au niveau d'une station de montage), sécurité des portes, sécurité des accès (par ex. d'une cellule robotisée ou d'une zone de montage).
Application : protection au niveau de lieux d'accidents (par ex. au niveau d'une presse, dans la zone de manipulation d'une machine, au niveau d'une station de montage), sécurité des portes, sécurité des accès (par ex. d'une cellule robotisée ou d'une zone de montage).
Modèle
- Affichage des erreurs à 7 segments
- Contrôle du contacteur intégré
- Inhibition.

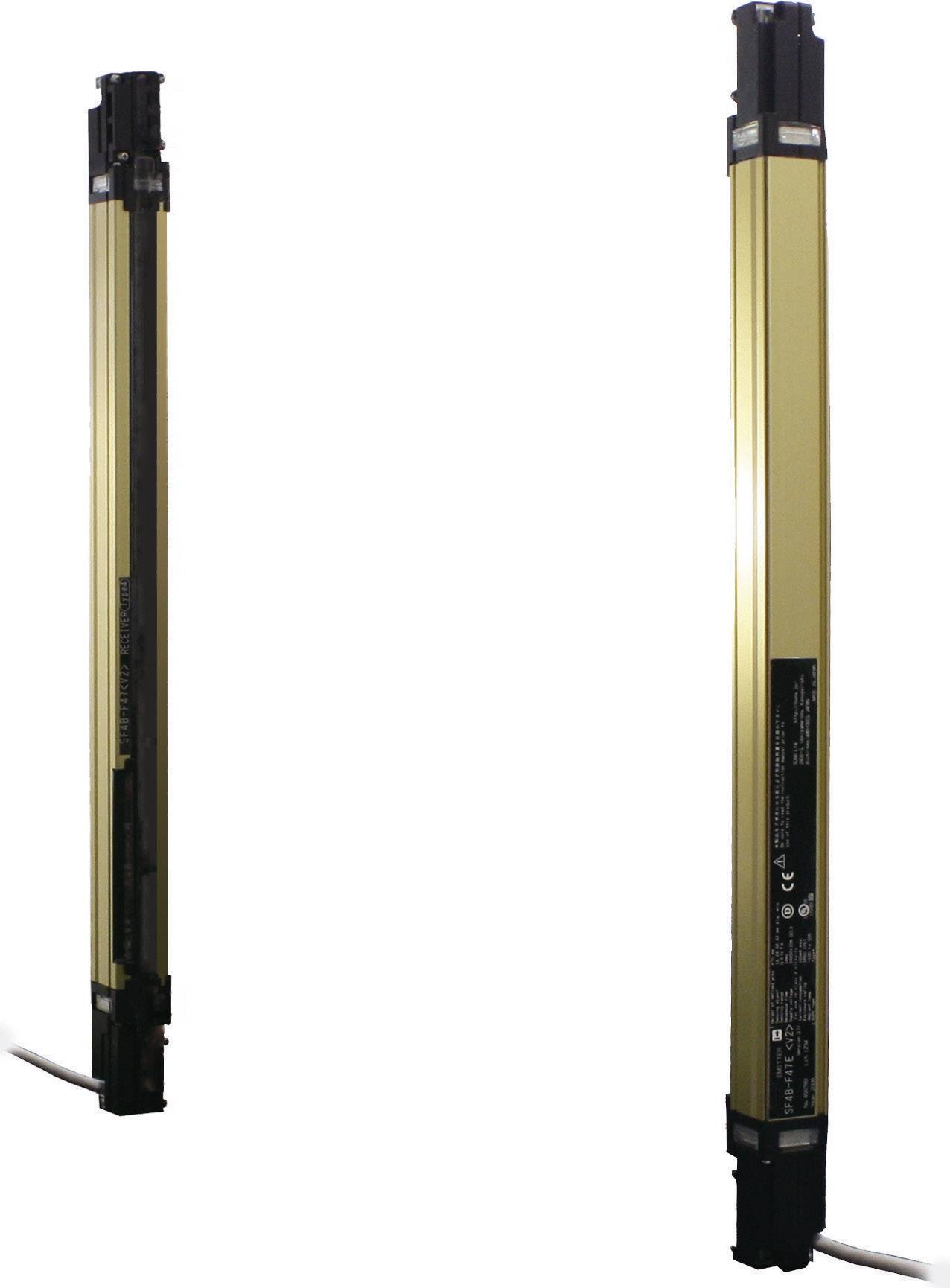

Contenu de la livraison
- 1 unité émettrice
- 1 unité réceptrice
- Bâton de test SF4B-TR25 (diam. 25 x 220mm) pour le contrôle de fonctionnement.
