Panasonic HE1AN12 Relais pour circuits imprimés 12 V/DC 30 A 1 NO (T) 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Relais pour circuits imprimés
Tension nominale de la bobine
12 V/DC
Type de commande
monostable, 1 bobine
Type de contact
1 NO (T)
Tension de contact (max.)
30 V/DC
277 V/AC
Fiche technique (PDF)
4 pièce(s) (Dans la limite des stocks disponibles)
Nombre
Total (CHF 13.83 / pièce(s))
CHF 13.83
excl. TVA
Plus que 4 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- connexion faston 6.35
- Type de produit
Relais pour circuits imprimés
- Type
HE1AN12
- Tension nominale de la bobine
12 V/DC
- Tension de fonctionnement (min.)
8.4 V/DC
- Tension de fonctionnement (max.)
13.2 V/DC
- Type de commande
monostable, 1 bobine
- Résistance (bobine)
75 Ω
- Type de contact
1 NO (T)
- Matériau du contact
AgSnO2
- Tension de contact (max.)
30 V/DC
277 V/AC
- Courant de commutation (max.)
30 A
- Puissance de coupure max.
8310 VA
- Ligne de fuite et distance dans l'air (bobine/contacts)
3 mm
- Connexion
pin à souder
- Température min.
-40 °C
- Température max.
+55 °C

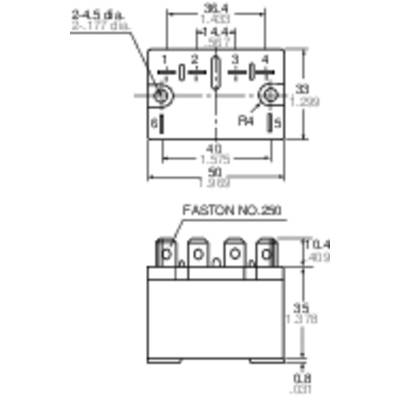

- Longueur
50 mm
- Largeur
33 mm
- Hauteur
35 mm
- Dim.
(L x l x H) 50 x 33 x 35 mm
- Contenu
1 pc(s)
Documents & téléchargements
Fiche technique
Fiche technique 504791 Panasonic HE1AN12 Relais pour circuits imprimés 12 V/DC 30 A 1 NO (T) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 504791 Panasonic HE1AN12 Relais pour circuits imprimés 12 V/DC 30 A 1 NO (T) 1 pc(s)
Description
Relais de puissance compact pour séparer tension continue et alternative. Excellentes caractéristiques d'enclenchement et une haute résistance aux températures. Applications: produits bruns, électronique grand public, électroménager, matériel de bureau, alimentations.
Avertissement
Homologations : UL, CSA, norme TV, TÜV, VDE.
