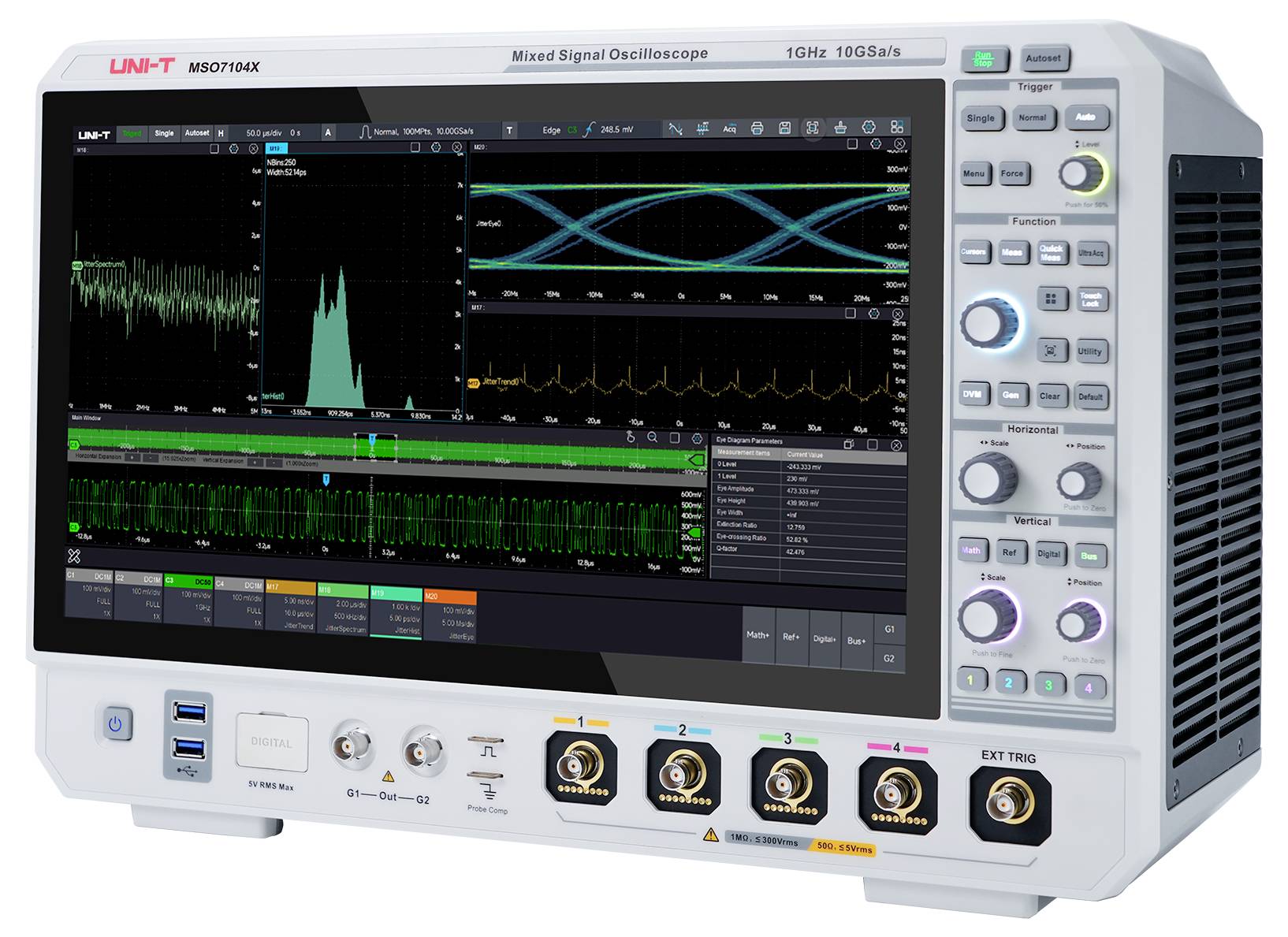

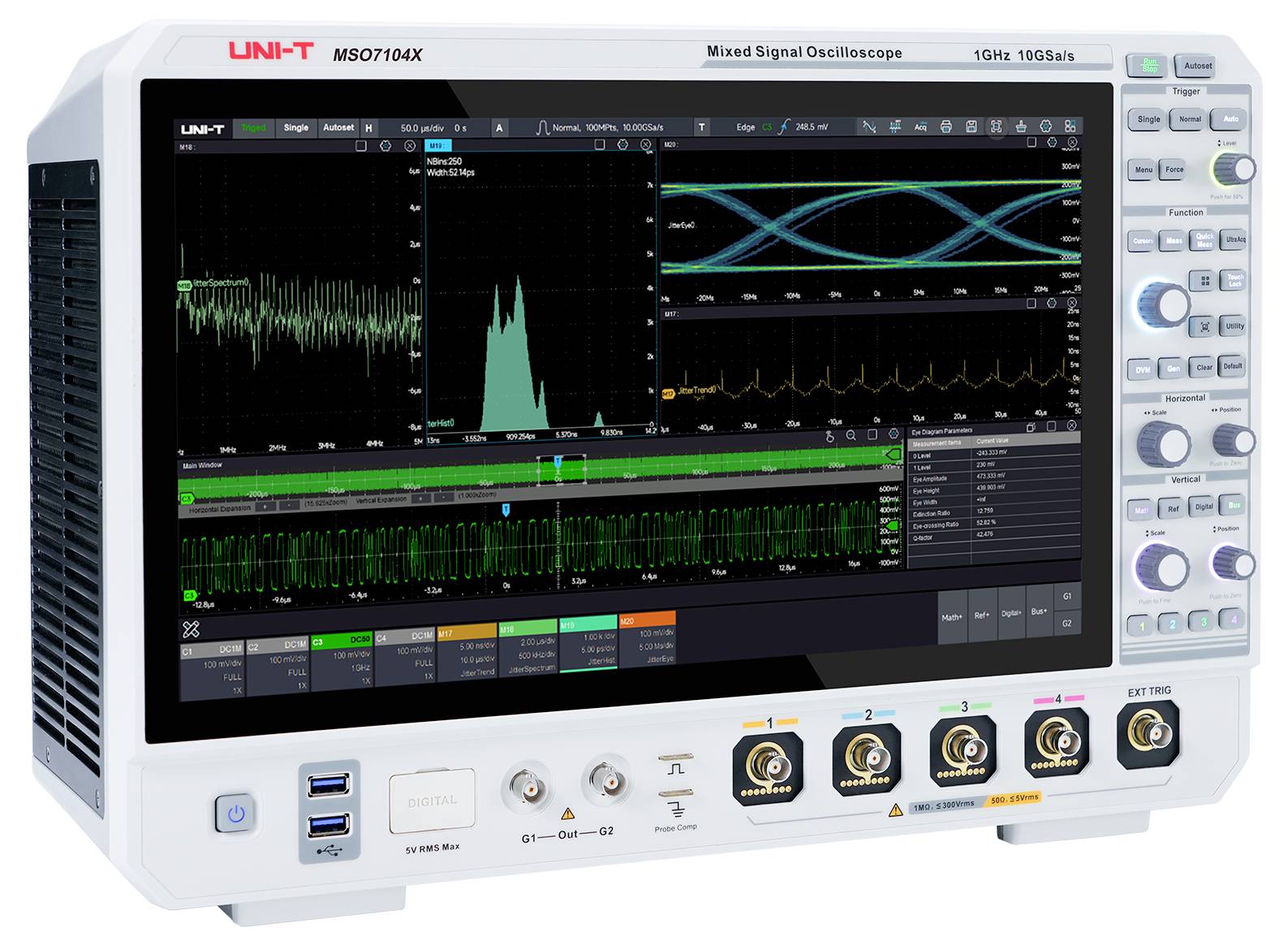

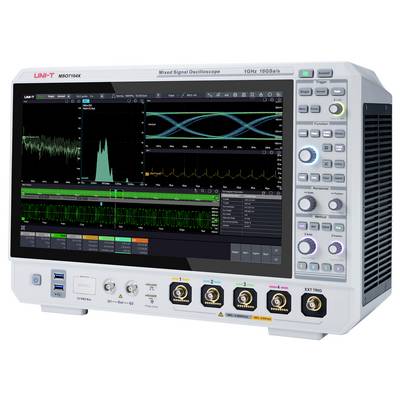

Oscilloscope numérique Uni-T MSO7104X 1 GHz 10 Géch/s 1 Gpts 8 bits
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
3 pièce(s)
Nombre
Total (CHF 12’488.39 / pièce(s))
CHF 12’488.39
hors CHF 15.73
excl. TVA
Plus que 3 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Oscilloscope à signal mixte UNI-T MSO7104X
- 1 GHz
- Nombre d’entrées analogiques max. 4
Caractéristiques techniques
- Technologie UltraAcq® (jusqu'à 600,000 WFMS/s en temps réel)
- Mode de séquence (jusqu'à 2,000,000 WFMS/s capture rate)
- Fonctions analytiques avancées étendues (Power, gigue, protocole, test de masque/limite).
- Type de produit
Oscilloscope numérique
- Bande passante
1 GHz
- Fréquence d'échantillonage par canal
10 Géch/s
- Affichage
Écran tactile capacitif FHD 15,6",résolution 1920 x1080
- Résolution
8 bits
- Taille de l'écran
15,6 pouces
- Base de temps
100 ch/div - 1000s/div
- Nombre d’entrées analogiques max.
4
d'usine (sans certificat)
- Catégorie de mesure
CAT I
- Impédance d'entrée
1 MΩ
- Borne d'entrée
DC, AC, GND
- Tension d'entrée
300 V
- Alim.
100 - 240 V/50 - 60 Hz
- Dim.
(L x l x H) 200 x 445 x 302 mm
- Poids
10.5 kg
- Nombre d’entrées numériques max.
16
- Ecran
1920 x 1080 pixels
- Largeur
445 mm
- Hauteur
302 mm
- Longueur
200 mm

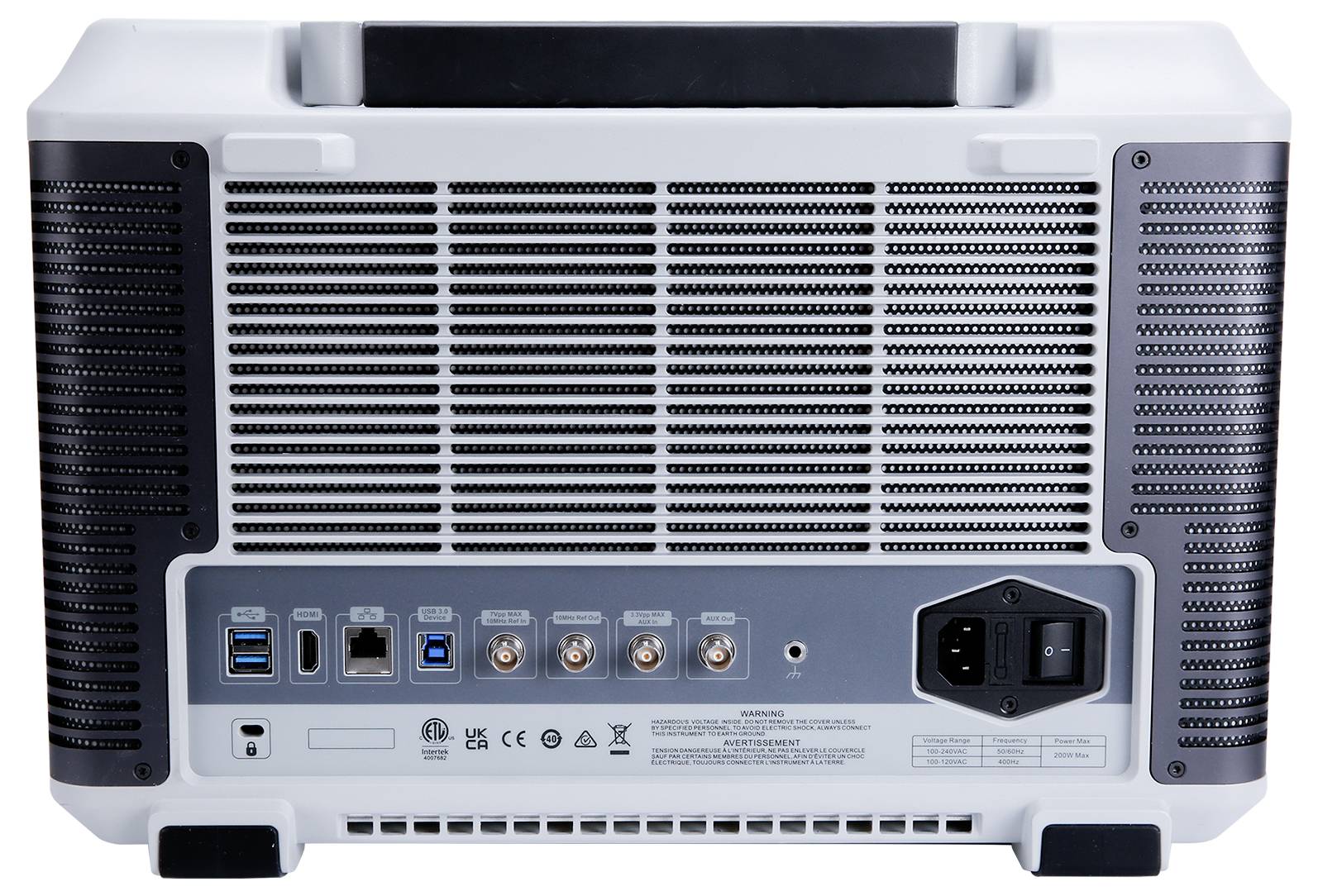

- Interfaces
périphérique USB
USB-Host
HDMI
LAN
- Profondeur de mémoire par canal
1 Gpts
- Type
MSO7104X
Documents & téléchargements
Fiche technique
Fiche technique 3532321 Oscilloscope numérique Uni-T MSO7104X 1 GHz 10 Géch/s 1 Gpts 8 bits
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3532321 Oscilloscope numérique Uni-T MSO7104X 1 GHz 10 Géch/s 1 Gpts 8 bits
Description
Le MSO7104X est le dernier oscilloscope à signaux mixtes d'UNI-T. Avec une bande passante allant jusqu'à 1 GHz et un taux d'échantillonnage de 10 GSa/s, il offre des avantages exceptionnels pour l'analyse de signaux haute fréquence. Grâce à la technologie unique UltraAcq®, il atteint un taux de capture de la forme d'onde allant jusqu'à 800.000 WFMS/s - jusqu'à 2.000.000 WFMS/s. Combiné à une profondeur de mémoire extrêmement profonde de 1 GPTS, la capacité de détecter des anomalies de signal rares et d'analyser la forme d'onde détaillée est considérablement améliorée.
Le MSO7000X prend en charge de nombreux déclencheurs et décodages de protocoles, et fournit des fonctionnalités analytiques avancées telles que le mode de séquence, l'histogramme, l'analyse des performances, l'analyse de givre, le diagramme des yeux et la mesure des modèles. Au total, 58 paramètres de mesure automatiques sont disponibles pour répondre aux besoins variés des ingénieurs.
Équipé du système d'exploitation Windows 10 64 bits, l'appareil fournit une plate-forme système stable et extensible. L'écran tactile capacitif HD de 15,6-inch prend en charge l'affichage multi-fenêtres à écran partagé et le contrôle gestuel multi-touch. Ainsi, l'oscilloscope Ideal convient aux applications dans les domaines de la communication, de l'aérospatiale, de l'éducation et de nombreux autres domaines.
Ce texte a été traduit par une machine.
Le MSO7000X prend en charge de nombreux déclencheurs et décodages de protocoles, et fournit des fonctionnalités analytiques avancées telles que le mode de séquence, l'histogramme, l'analyse des performances, l'analyse de givre, le diagramme des yeux et la mesure des modèles. Au total, 58 paramètres de mesure automatiques sont disponibles pour répondre aux besoins variés des ingénieurs.
Équipé du système d'exploitation Windows 10 64 bits, l'appareil fournit une plate-forme système stable et extensible. L'écran tactile capacitif HD de 15,6-inch prend en charge l'affichage multi-fenêtres à écran partagé et le contrôle gestuel multi-touch. Ainsi, l'oscilloscope Ideal convient aux applications dans les domaines de la communication, de l'aérospatiale, de l'éducation et de nombreux autres domaines.
Ce texte a été traduit par une machine.
Modèle
- Technologie UltraAcq® avec une vitesse de capture de forme d'onde allant jusqu'à 2.000.000 WFMS/s
- Mise en page flexible multi-fenêtres (librement combinable, évolutive, plein écran/split, flottant/amarré)
- Ultra Phosphor® 3.0 pour une représentation claire des signaux volatiles
- Système d'exploitation Windows 10 64 bits intégré
- Intégration MATLAB avec affichage direct des résultats dans l'oscilloscope

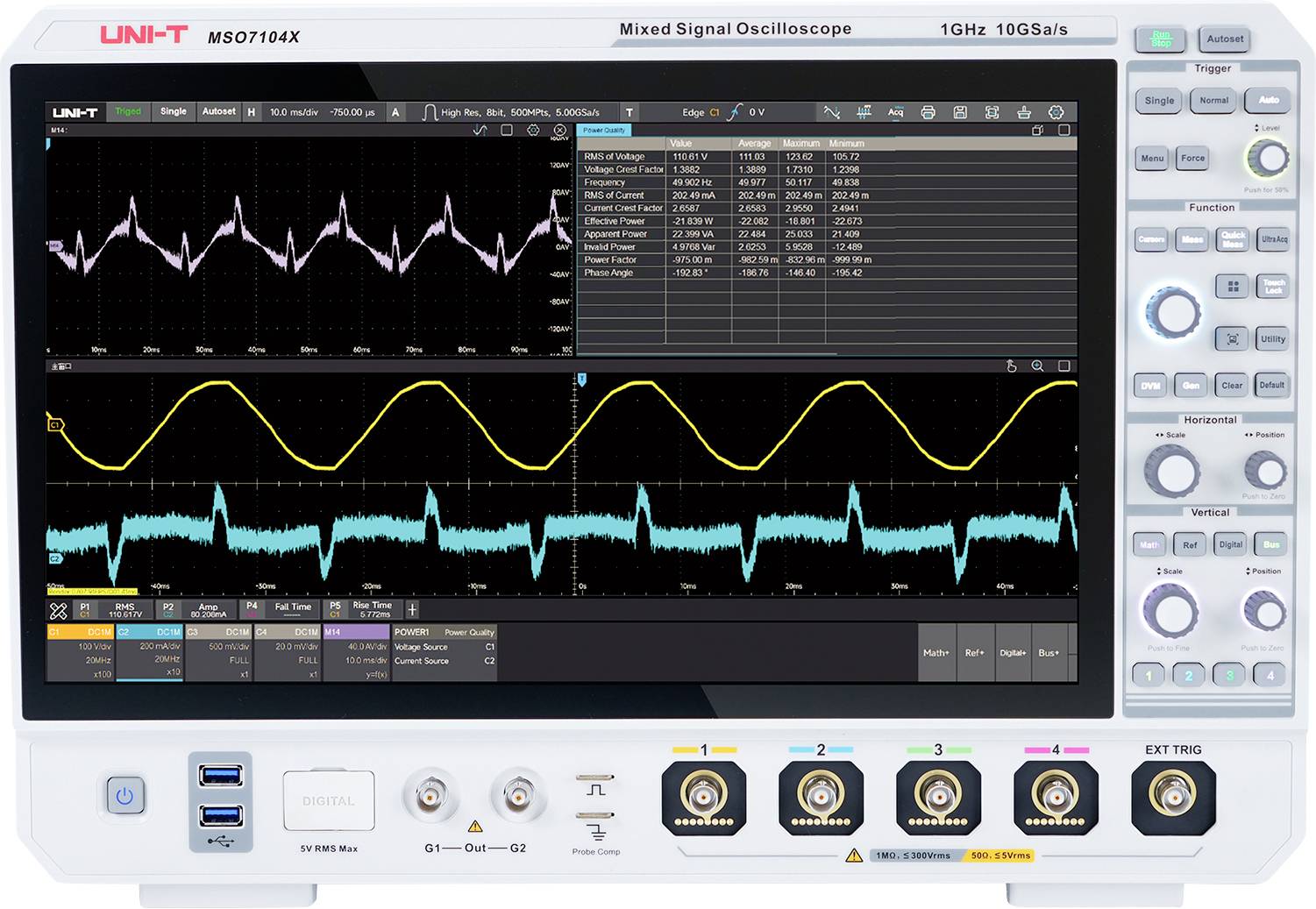

- Analyse complète des performances (qualité du réseau, harmoniques, pertes de commutation, SOA, Ripple, Cercle de régulation)
- Analyse de gigue et diagramme des yeux (TIE, TJ, RJ, DJ, PJ, DDJ, DCD)
- Analyse de protocole série pour jusqu'à 11 protocoles
- Serveur Web intégré (SCPI, télécommande, exportation de données, interface Web mobile, manuel en ligne)
Contenu de la livraison
- 1 x MSO7104X (4CH, oscilloscope numérique 1 GHz)
- 1 câble d'alimentation
- 1 x câble de données USB 3.0, 1 m, USB A à B.
- 2x palpeur passive UT-P07
- 2 câbles de passage BNC-BNC
- 1x couvercle avant (couvercle de protection pour panneau avant)
- 1x antibuée, 3 g
- 1 certificat de calibration
- 1x consignes de sécurité (multilingue)
- 1x mode d'emploi
Avertissement
Analyseur de spectre : standard
Voltmètre numérique : standard
Compteur de fréquence : standard
Générateur de signaux fonctionnels/arbitraires : en option – MSO7000X-AWG
Analyseur logique : en option – MSO7000X-LA
ANALYSEUR DE PROTOCOLE (STANDARD) : RS232/422/485/UART, I2C, SPI, CAN, LIN
Analyseur de protocole (facultatif) : MSO7000X-CANFD, MSO7000X-Flex, MSO7000X-SENT, MSO7000X-AUDIO, MSO7000X-AERO
Jitter Analysis and Eye Diagram : facultatif – GIGUE MSO7000X
Analyse des performances : facultatif – MSO7000X-PWR
Test de masque et de limite : standard
Pack de mise à niveau : en option – MSO7000X-BND
Mise à niveau de la bande passante : en option – MSO7000X-BW-10T20
- HDMI est une marque déposée de HDMI Licensing L. L. C.
