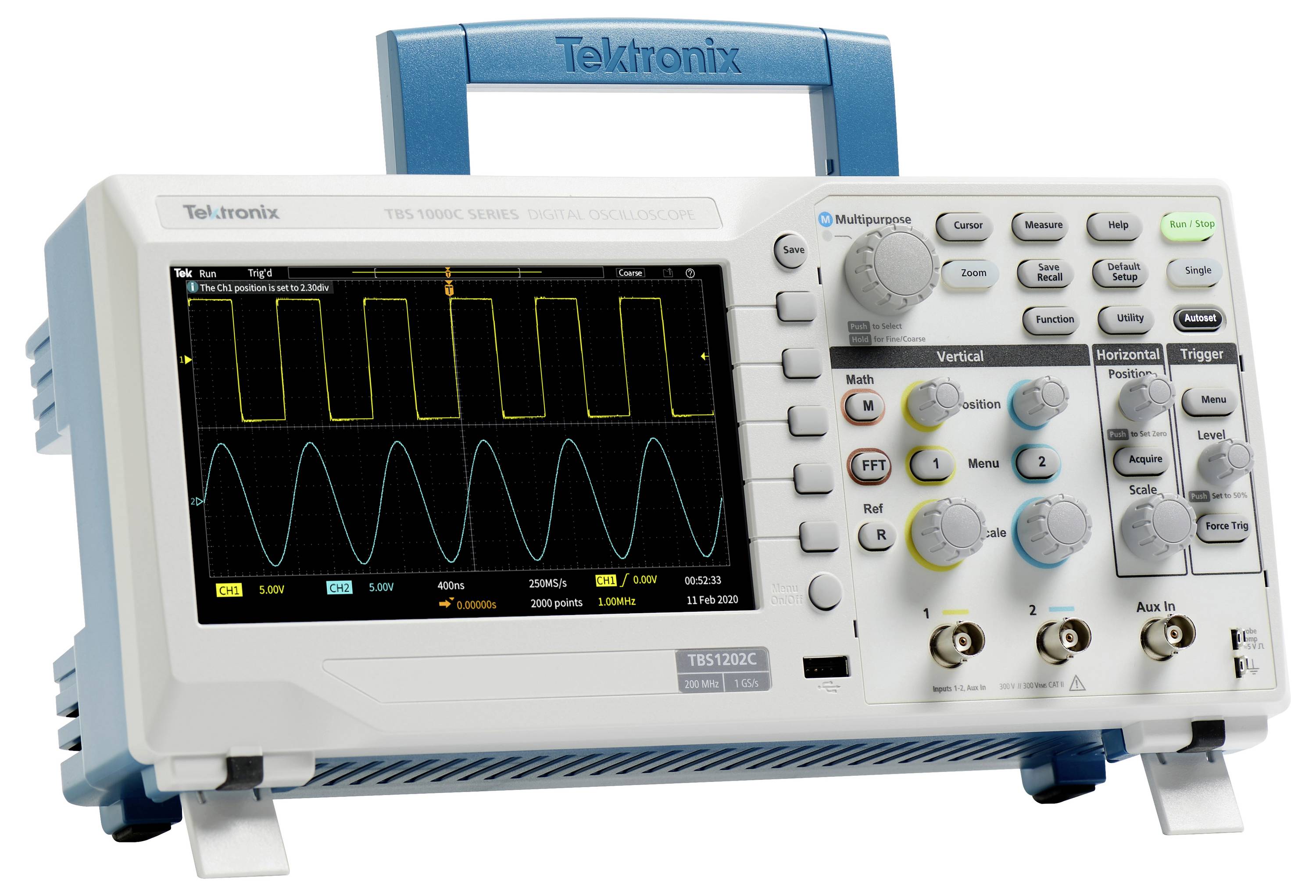

Oscilloscope numérique Tektronix TBS1052C-EDU 50 MHz 2 canaux 1 Géch/s 20 kpts mémoire numérique (DSO)

L'oscilloscope à mémoire numérique de la série TBS1000C offre des performances économiques dans un design compact. Il a été spécialement conçu pour répondre aux besoins des établissements d'enseignement modernes, des ingénieurs de développement pour le design intégré et des fabricants. L'appareil dispose d'un affichage couleur WVGA 7" avec un taux d'échantillonnage allant jusqu'à 1 GS/s, des largeurs de bande allant de 50 MHz à 200 MHz.
L'appareil est livré avec un système de documentation de cours innovant qui complète les exercices de laboratoire avec des instructions étape par étape pour les participants. HelpEverywhere ® offre des conseils et des conseils utiles sur l'ensemble de l'interface utilisateur afin que l'appareil soit plus facilement accessible aux nouveaux utilisateurs.

Vous pourrez ainsi apprendre et travailler plus rapidement

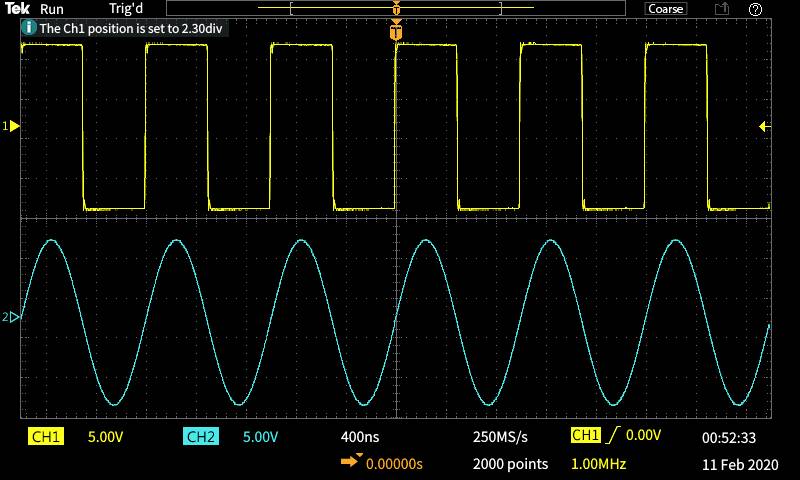

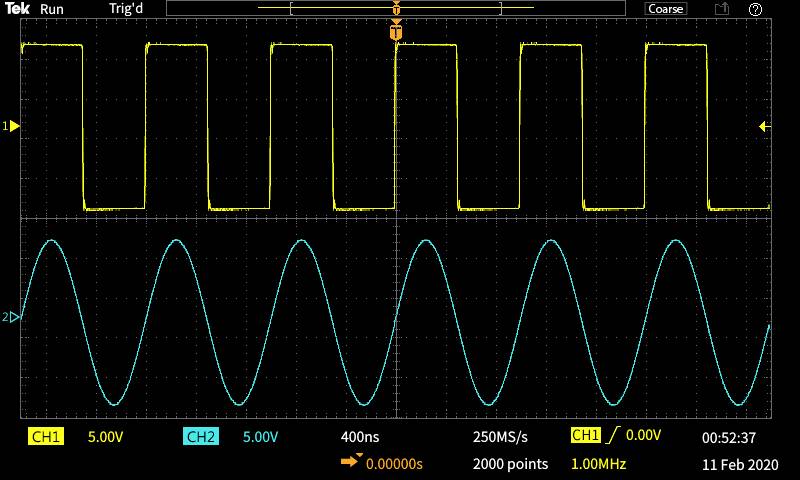

L'oscilloscope de la série TBS1000C a été conçu pour un apprentissage rapide et une utilisation simple avec la combinaison correcte de fonctions. Les commandes spéciales sur le panneau avant permettent d'accéder facilement à tous les réglages importants. La grille avec 10 subdivisions verticales et 15 subdivisions horizontales vous permet de voir plus de signaux par écran.

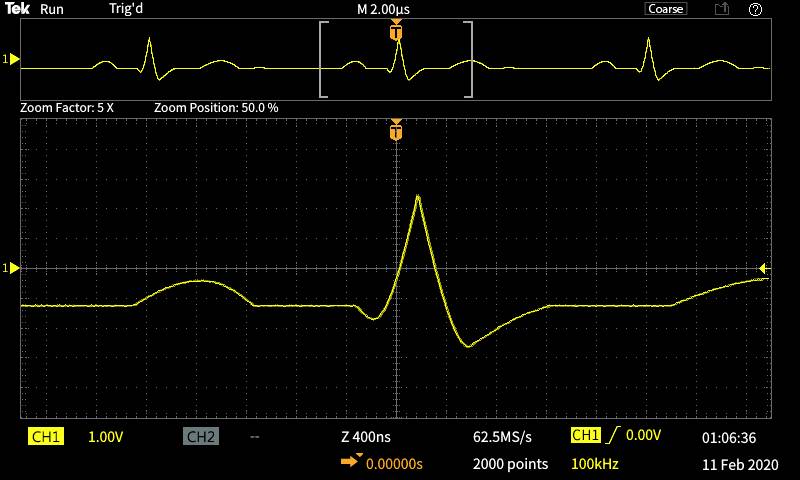

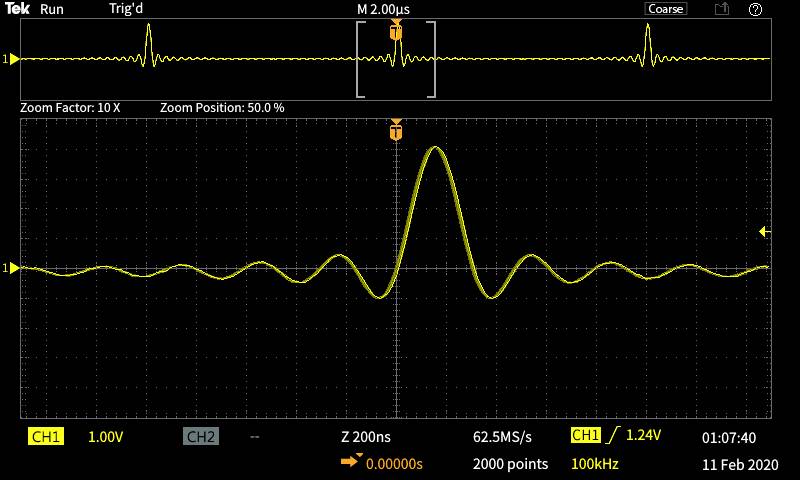

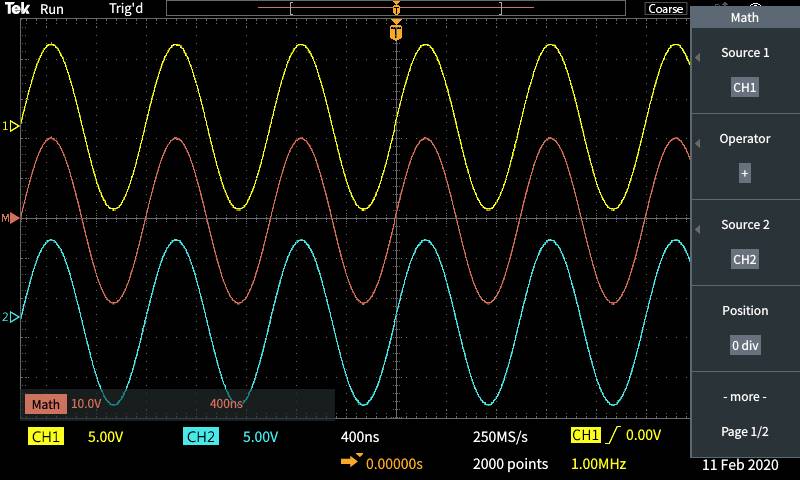

Les grands menus avec des informations clairement annotées et colorées sur l'écran facilitent la navigation et la recherche d'informations pertinentes. Vous pouvez parcourir rapidement l'enregistrement à l'aide de la fonction Zoom et avant le signal pour afficher les détails de certaines zones.

Différents modes de déclenchement et d'acquisition

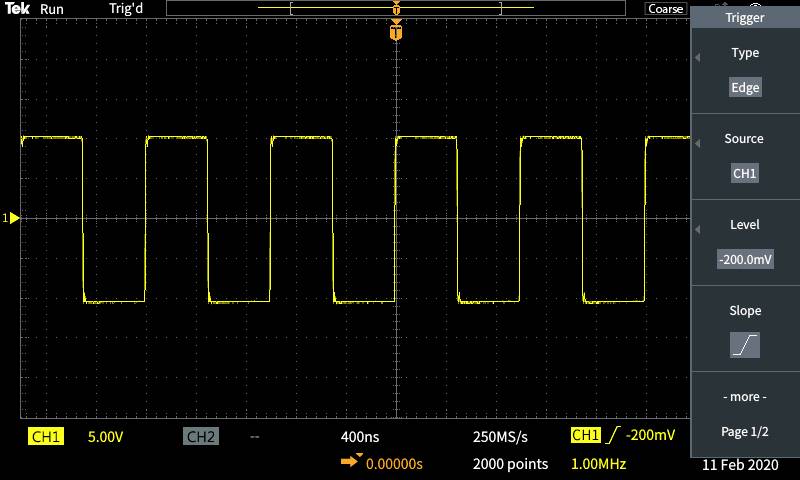

Le système de déclenchement est conçu pour le dépannage des circuits modernes où des signaux mixtes se produisent. En plus d'un déclencheur de flux de base, le système contient également des impulsions de déclenchement et de déclenchement de la fréquence qui sont particulièrement utiles pour le dépannage de la partie numérique des plans de circuits.
Le déclenchement par largeur d'impulsion est idéal pour la recherche de vitrités momentanées ou d'États de temporisation. Les déclencheurs Runt permettent d'enregistrer des signaux dont l'amplitude est inférieure à celle attendue.
L'oscilloscope de la série TBS1000C dispose de plusieurs modes de détection. Le mode d'acquisition par défaut est le mode d'échantillonnage adapté à la plupart des cas d'utilisation. Le mode de détection des valeurs de crête est utile pour détecter les pics de signal et le mode de valeur moyenne peut vous aider à réduire le bruit dans les signaux répétitifs.

Mesures et analyse automatiques

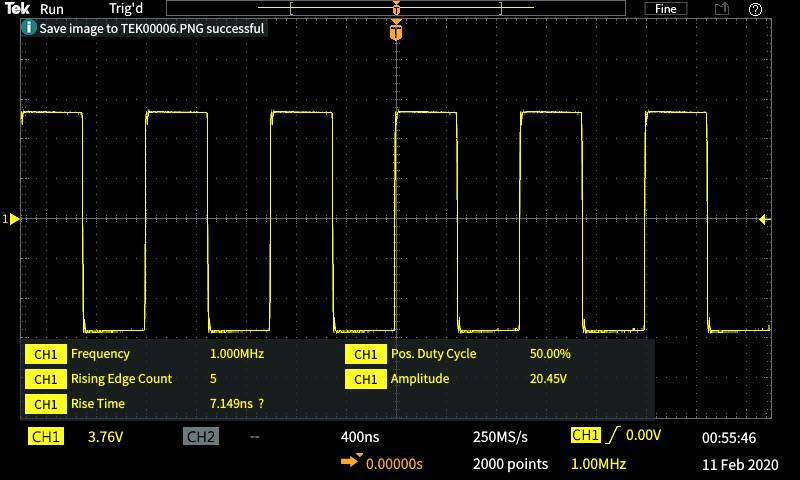

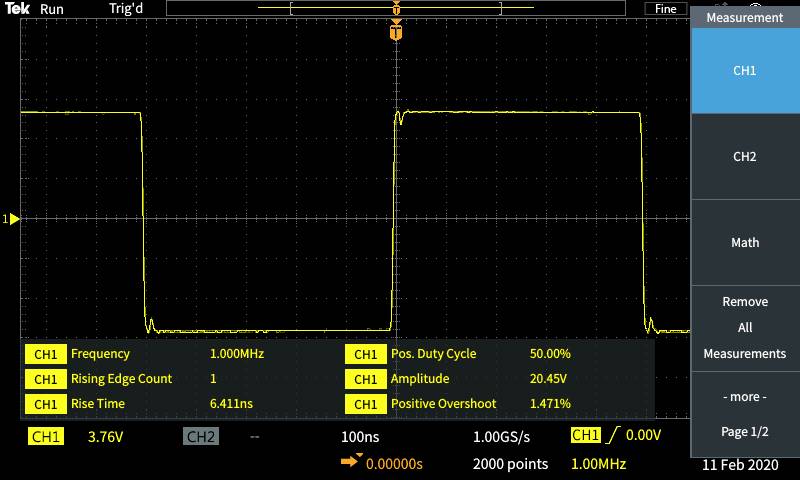

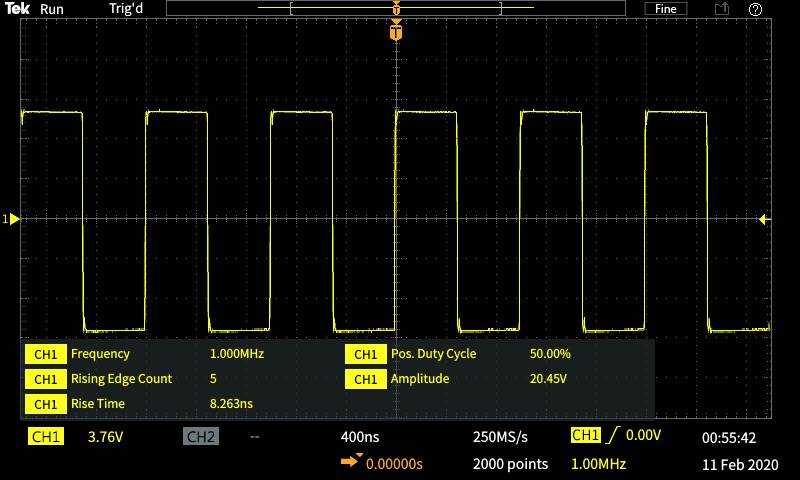

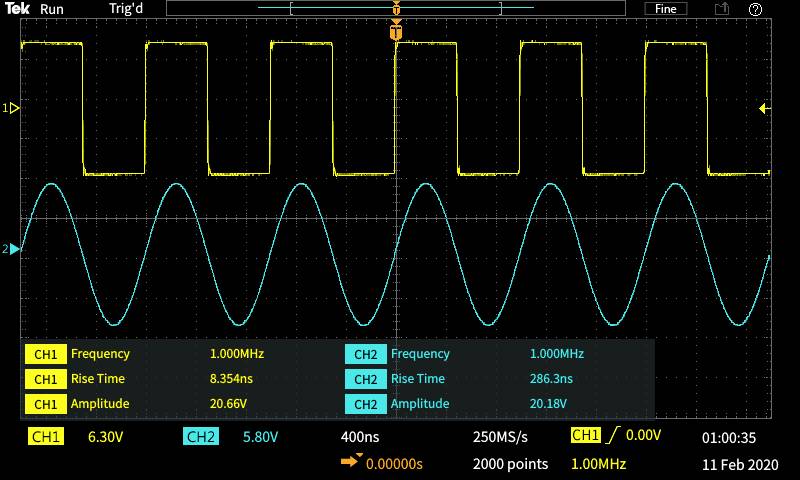

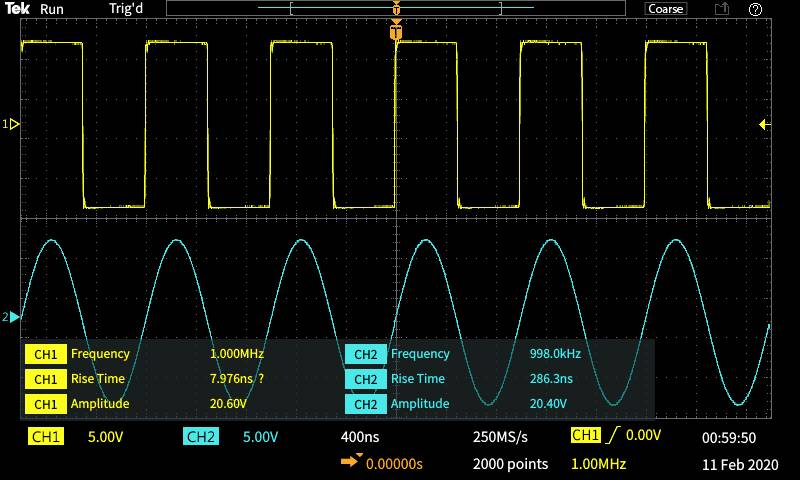

Une large gamme de mesures automatiques permet une vérification rapide et pratique d'un grand nombre de conditions de signal dans différentes applications. Les mesures sont affichées sur un seul écran. Ils sont répartis en quatre catégories : fréquence, temps, amplitude et surface.

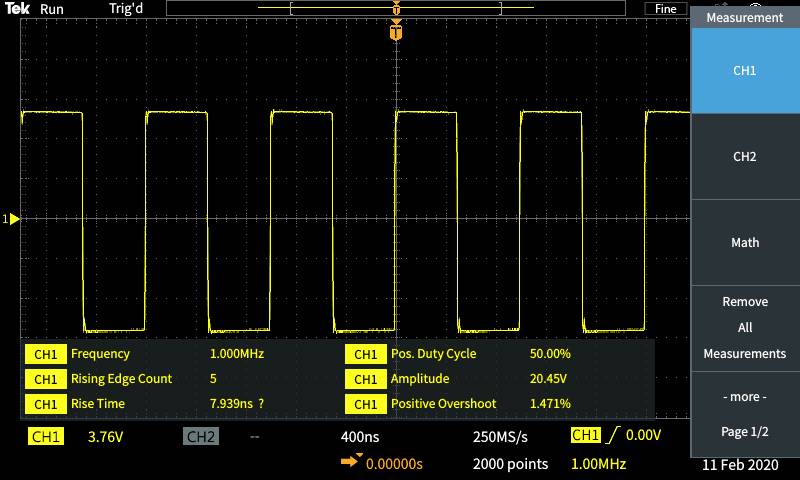

Toutes les mesures sont affichées sur un écran pour la sélection des résultats de mesure, qui vous permet de choisir parmi 32 mesures automatiques au lieu de cliquer dans de nombreux menus.
Les mesures sont indiquées en couleur à l'aide de la source et sont affichées sur un fond transparent, de sorte que les signaux ne soient pas cachés par les indicateurs de valeur de mesure.

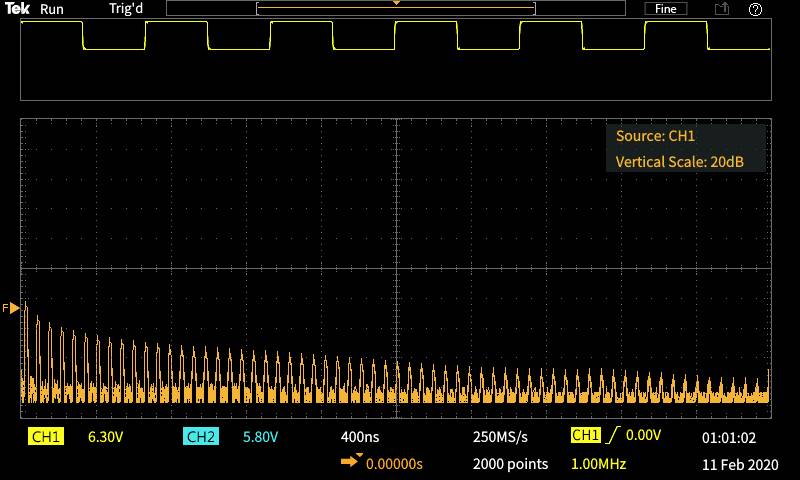

Fonction FFT
Vous pouvez obtenir des informations claires sur les fréquences contenues dans les signaux en appelant la fonction FFT à l'aide de la touche FFT située sur le panneau avant.
Vous pouvez uniquement afficher le FFT ou activer l'affichage du signal source pour voir à la fois la fréquence et le signal dans la plage de temps. Un affichage transparent représente des paramètres importants sans bloquer l'affichage FFT.

HelpEverywhere
Le système HelpEverywhere ® fournit des textes d'aide avec des illustrations expliquant les différents réglages pour permettre aux nouveaux utilisateurs de déterminer plus facilement les mesures qu'ils utilisent et la manière dont les résultats de mesure doivent être interprétés.
La langue d'aide correspond à l'interface utilisateur correspondante.

Nouvelles solutions de formation innovantes
L'oscilloscope de la série TBS1000C offre plusieurs fonctions qui permettent à l'enseignant de consacrer plus de temps à l'enseignement des concepts de base. Le manuel « oscilloscope - introduction » est intégré au système d'aide TBS1000C. Appuyez sur la touche d'aide située sur le panneau avant pour accéder aux informations sur les fonctions de base de l'oscilloscope, ainsi qu'à une vue d'ensemble de l'oscilloscope TBS1000C, des commandes et quelques conseils d'utilisation.

Les fonctions telles que la configuration automatique, le curseur et les mesures automatiques peuvent être désactivées sur les appareils. La désactivation des fonctions permet aux étudiants d'apprendre des concepts de base et de comprendre comment les commandes horizontales et verticales sont utilisées pour capturer le signal, comment la grille fonctionne pour mesurer le temps et la tension et comment les propriétés du signal sont représentées/calculées manuellement.

Grâce à la fonction de documentation de cours intégrée, les enseignants peuvent charger des exercices de laboratoire dans l'appareil, ce qui leur permet de disposer d'un mode d'emploi à chaque poste. En outre, cette fonction offre un cadre structuré dans lequel les participants à la formation peuvent collecter des données qui doivent être intégrées dans leurs rapports. Plus de 100 exercices de laboratoire exemplaires sont disponibles en téléchargement au centre de ressources Courseware.

Transfert de données flexible

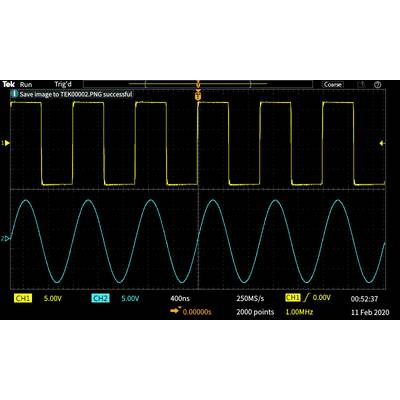

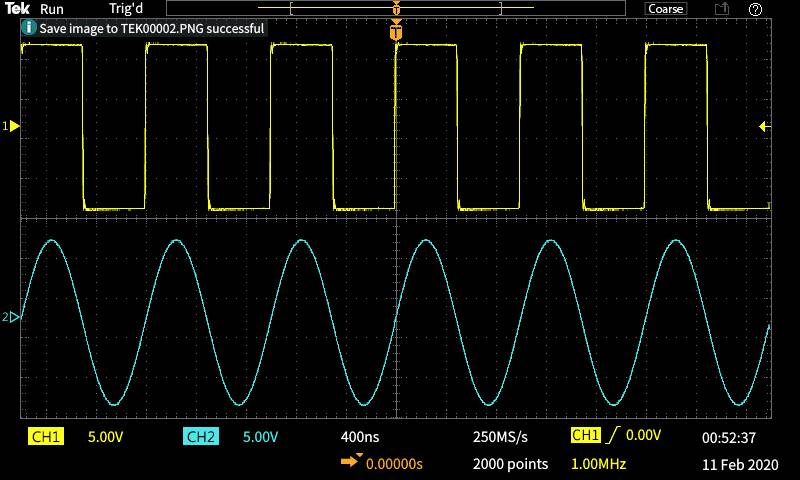

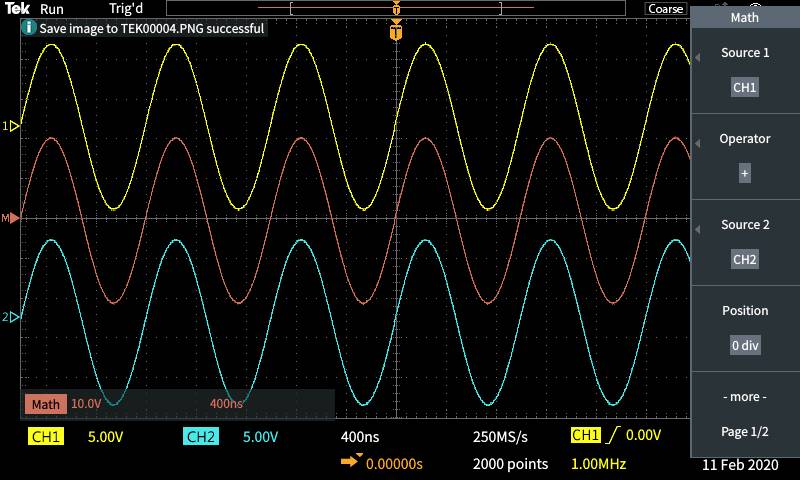

Le port hôte USB situé à l'avant de l'appareil facilite le stockage des paramètres de l'appareil, des captures d'écran et des données de courbe sur une clé USB.

TekScope
Le logiciel TekScope étend les capacités de votre appareil en transmettant facilement des données directement de votre oscilloscope à votre PC, de manière à ce qu'une analyse hors ligne puisse être effectuée. Grâce aux fonctions d'analyse à distance pour les oscilloscopes de laboratoire, vous pouvez utiliser les bus les plus utilisés (I2C, SPI, CAN, CAN-FD, LIN, et UART) effectue des décodages de protocole, reçoivent des fonctions d'analyse avancées pour des mesures, des tendances, des histogrammes, des recherches et des marquages illimités et peuvent effectuer des analyses de signaux hors ligne.

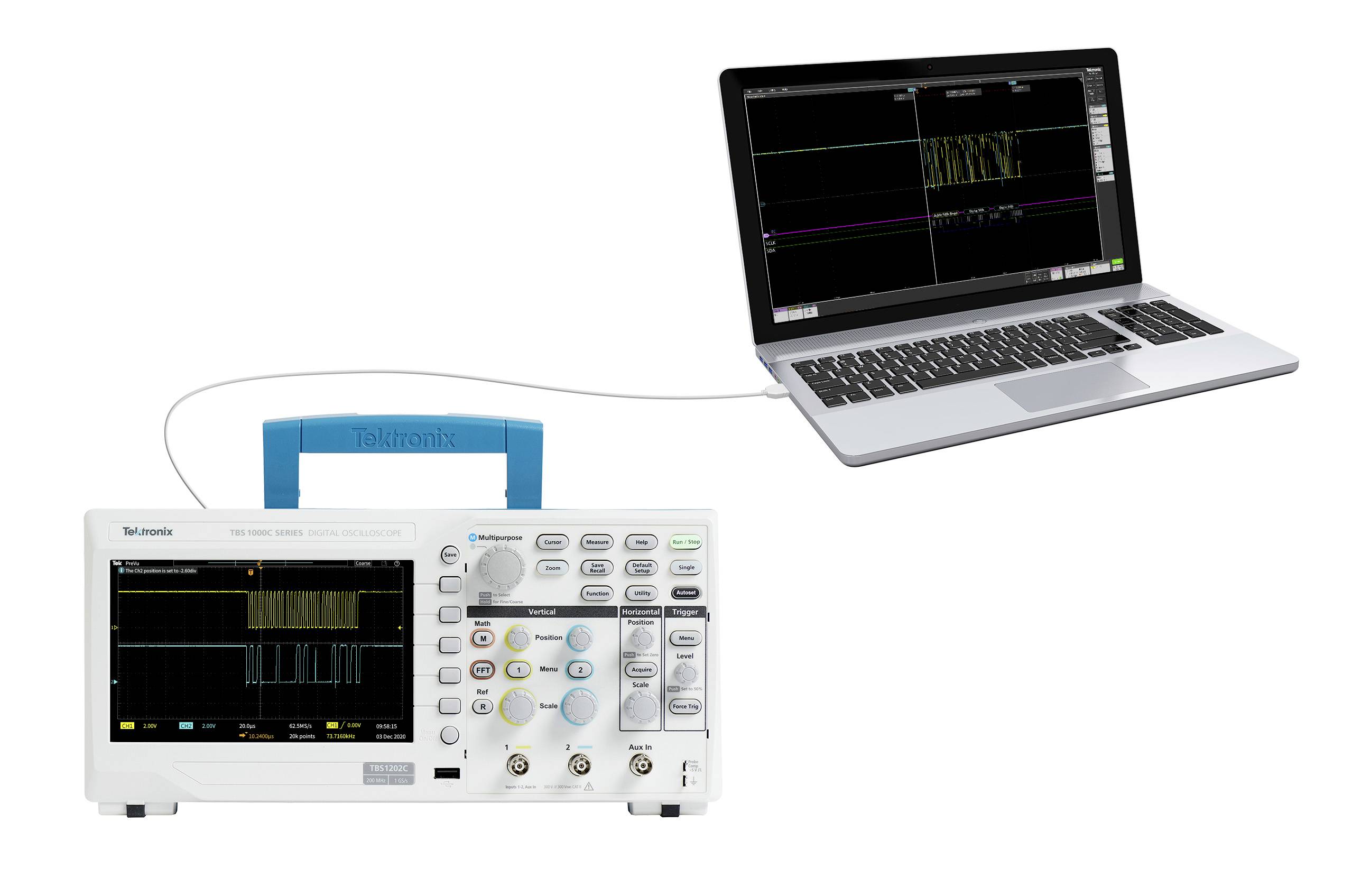

Connexion PC

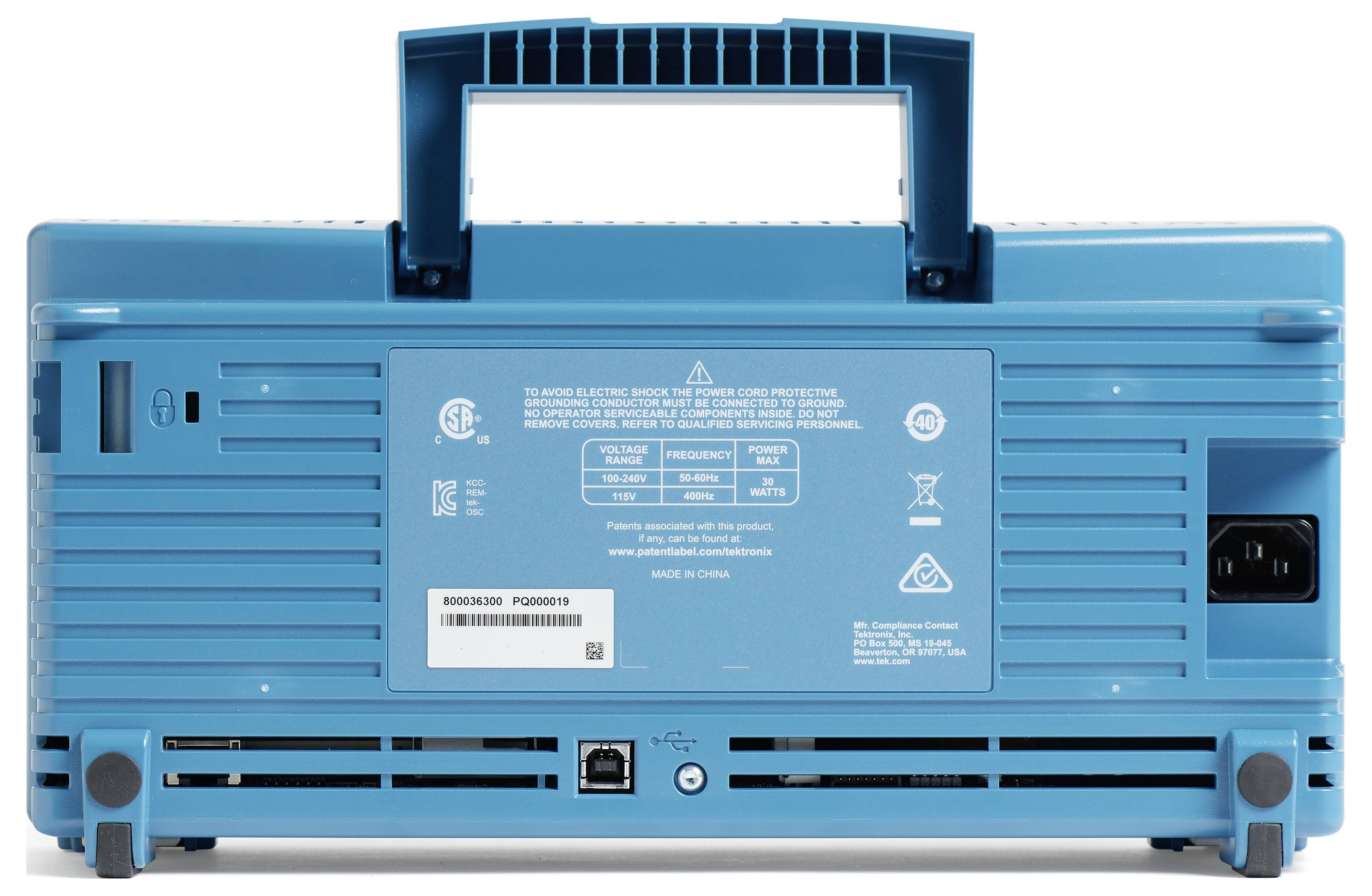

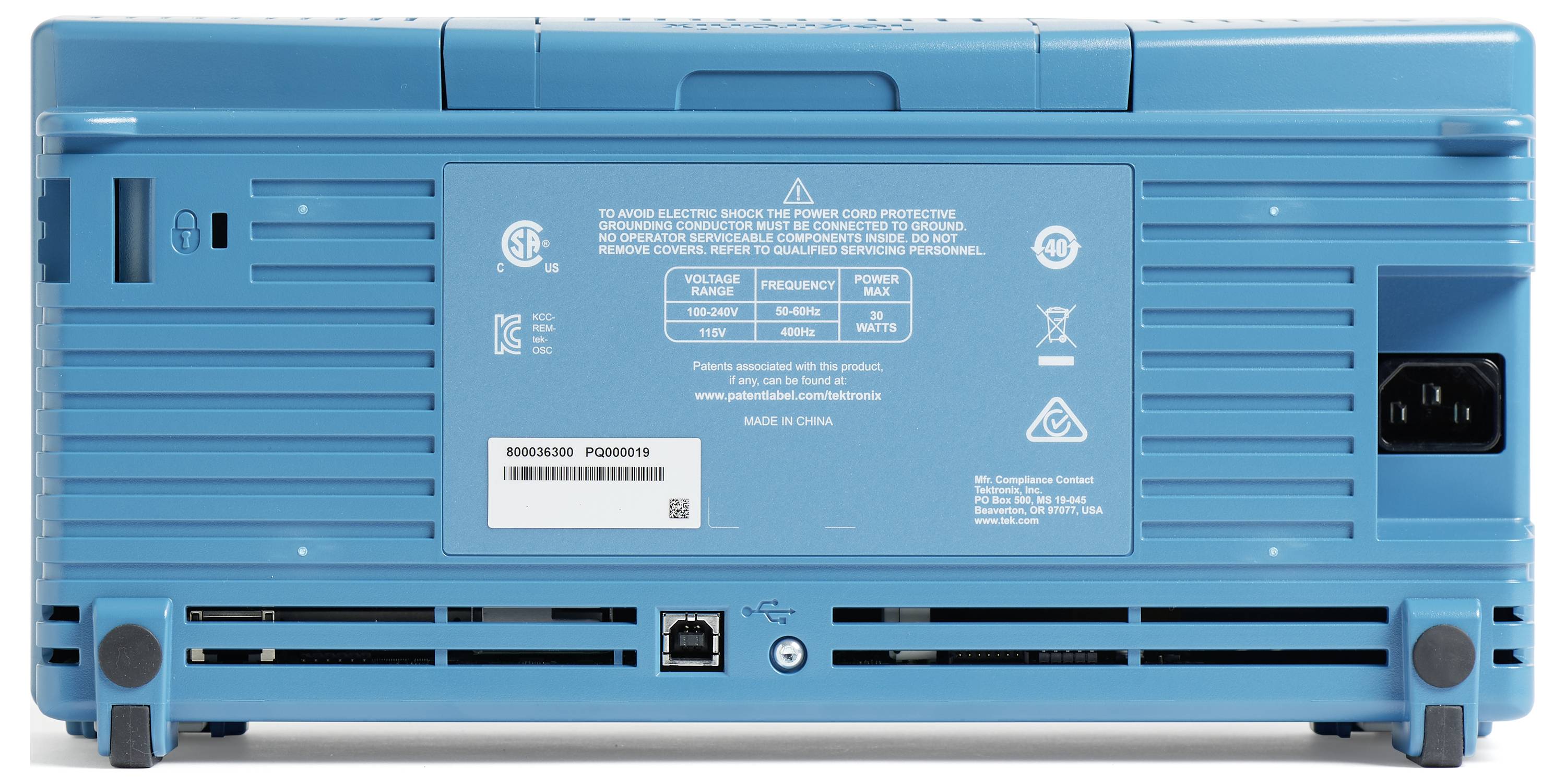

Après avoir branché un PC via l'interface USB à l'arrière de l'appareil, vous pourrez facilement capturer, enregistrer et analyser des mesures à l'aide du logiciel de communication OpenChoice ® (Tektronix). Faites glisser simplement le contenu de l'écran et les données de signal vers l'application de bureau autonome ou directement dans Microsoft Word et Excel.

Démarrage Kickstart
KickStart offre un contrôle d'appareil de laboratoire, une acquisition de données automatisée et la possibilité d'enregistrer des mesures de différents appareils en laboratoire. Les données collectées peuvent être représentées sous forme graphique afin d'obtenir des informations supplémentaires ou exportées sous différents formats pour une analyse plus poussée. Le logiciel prend en charge les oscilloscopes, les multimètres numériques (DMM), les alimentations et les unités de mesure source (SMU).


Ce texte a été traduit par une machine.
