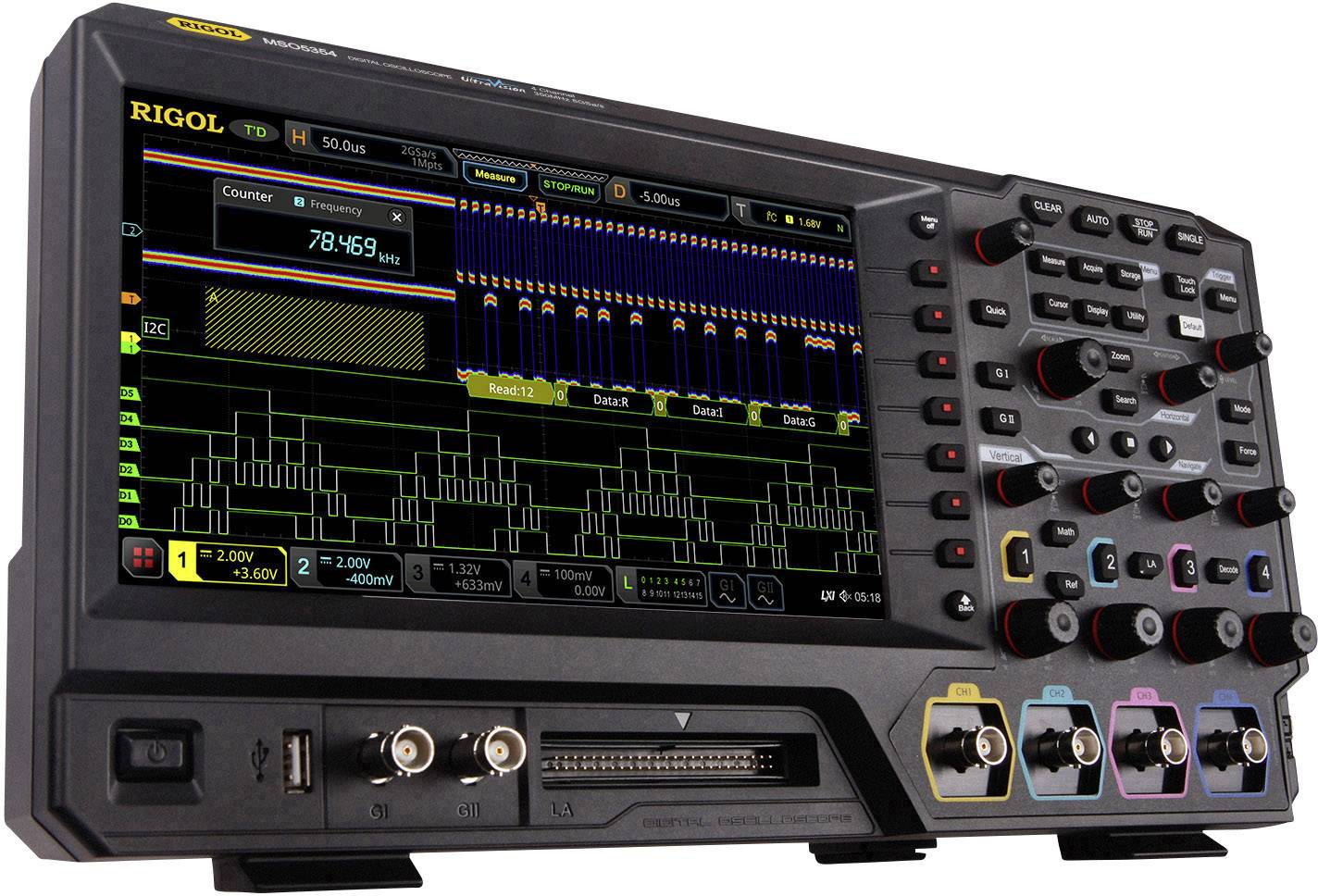

Oscilloscope numérique Rigol MSO5104 100 MHz 2 Géch/s 100 Mpts 8 bits
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
9 pièce(s)
Nombre
Total (CHF 1’100.79 / pièce(s))
CHF 1’100.79
excl. TVA
Livraison gratuite
Plus que 9 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Oscilloscope numérique Rigol MSO5104
- Largeur de bande Nombre d’entrées analogiques max. 4
- Taux d'échantillonnage2 Géch/s
- Profondeur mémoire
Caractéristiques techniques
- 16 entrées numériques (PLA2216 nécessaire - non fourni)
- Type de produit
Oscilloscope numérique
- Bande passante
100 MHz
- Fréquence d'échantillonage par canal
2 Géch/s
- Affichage
LCD
- Résolution
8 bits
- Taille de l'écran
9 Zoll (22,86cm)
- Nombre d’entrées analogiques max.
4
d'usine (sans certificat)
- Catégorie de mesure
CAT I
- Déviation verticale
1 mV/DIV à 10 V/DIV
- Impédance d'entrée
1 MΩ ±1 %
- Borne d'entrée
AC ou DC
- Alim.
100 V - 240 V V
- Dim.
(L x l x H) 130 x 367 x 200 mm
- Poids
3.5 kg
- Ecran
1024 x 600
- Largeur
367 mm
- Hauteur
200 mm
- Longueur
130 mm

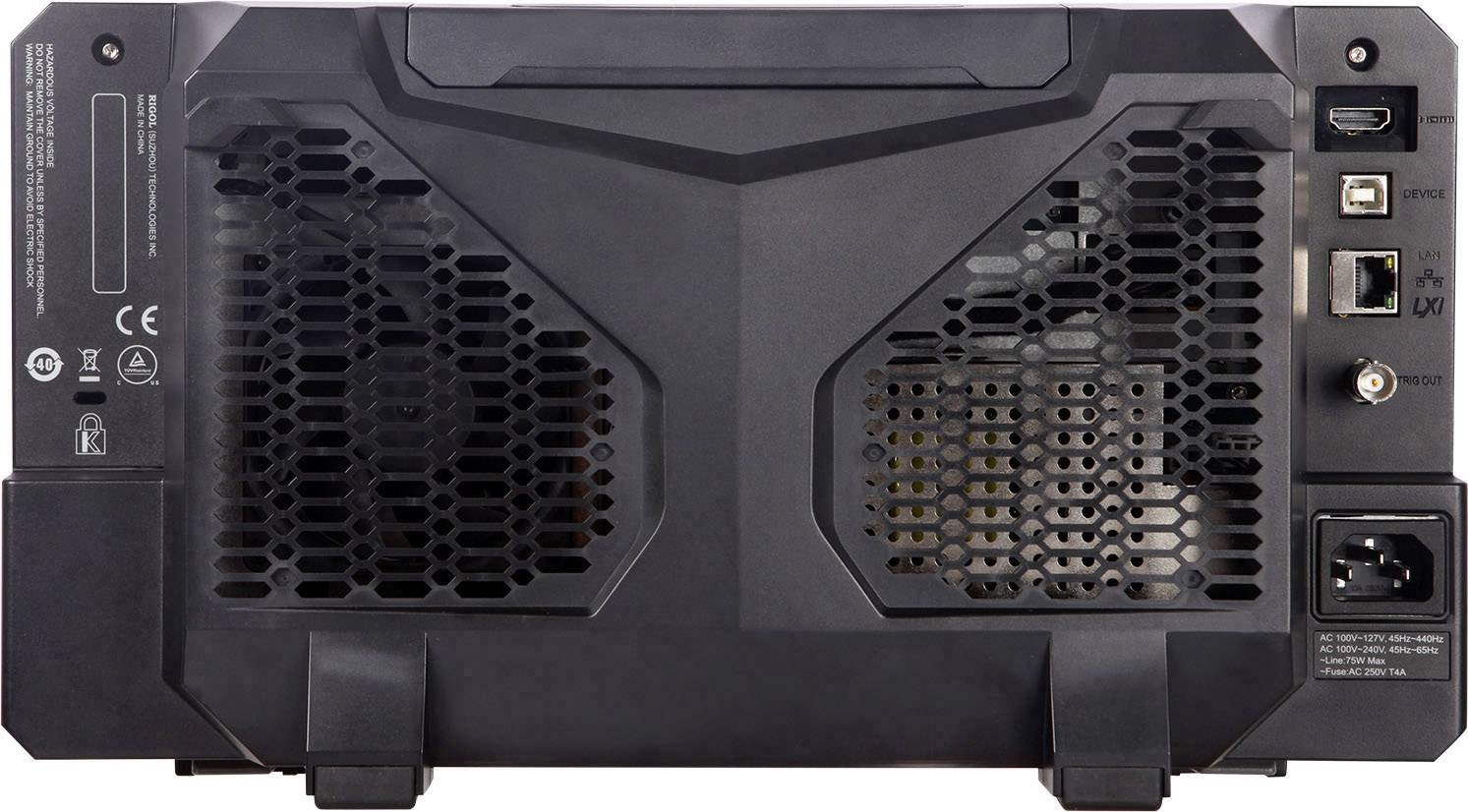

- Interfaces
LAN
USB
- Profondeur de mémoire par canal
100 Mpts
- Type
MSO5104
Documents & téléchargements
Fiche technique
Fiche technique 1883454 Oscilloscope numérique Rigol MSO5104 100 MHz 2 Géch/s 100 Mpts 8 bits
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1883454 Oscilloscope numérique Rigol MSO5104 100 MHz 2 Géch/s 100 Mpts 8 bits
Déclaration de conformité
Déclaration de conformité 1883454 Oscilloscope numérique Rigol MSO5104 100 MHz 2 Géch/s 100 Mpts 8 bits
Description
Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
Le MSO5104 est un oscilloscope numérique 100 MHz à 4 voies offrant une fréquence d'échantillonnage de 8 Géch/s sur chaque voie et présentant des caractéristiques exceptionnelles comme une très grande profondeur de mémoire de 200 millions de points. Il dispose également d'un déclenchement à bus sériel intégré et d'un grand écran couleur de 9 pouces pour un affichage optimal des signaux de mesure. Il possède des commandes LAN, USB et HDMI standards ainsi que de nombreuses fonctions mathématiques.
Le MSO5104 est un oscilloscope numérique 100 MHz à 4 voies offrant une fréquence d'échantillonnage de 8 Géch/s sur chaque voie et présentant des caractéristiques exceptionnelles comme une très grande profondeur de mémoire de 200 millions de points. Il dispose également d'un déclenchement à bus sériel intégré et d'un grand écran couleur de 9 pouces pour un affichage optimal des signaux de mesure. Il possède des commandes LAN, USB et HDMI standards ainsi que de nombreuses fonctions mathématiques.
Modèle
- Mesure automatique de 41 paramètres de forme d'onde
- Une multitude de déclencheurs et décodages pour protocoles sériels
- Jusqu'à 450 000 frames avec enregistrement en temps réel et en continu de la forme d'onde continue ainsi que des fonctions de lecture
- Écran tactile capacitif 9 pouces, affichage des niveaux d'intensité (256 niveaux)
- Offre de mise à niveau en ligne unique
- Nouveau design industriel filigrané, facile à utiliser
- 7 instruments en 1 : oscilloscope numérique, analyseur logique, analyseur de spectre, générateur de forme d'onde arbitraire, voltmètre numérique, compteur de fréquence, analyseur de protocole
Contenu de la livraison
- Station de base
- Câble d'alimentation
- 4 sondes PVP2350 350 MHz
- Guide de démarrage rapide
- Pilote
- Informations de garantie
- Avec certificat d'étalonnage
Avertissement
Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
- HDMI est une marque déposée de HDMI Licensing L. L. C.
