Name: OBO Bettermann 3498705 3498705 Boulon d'ancrage 180.00 mm 1 pc(s)
Brand: OBO Bettermann
SKU: 3134062
Availability: BackOrder

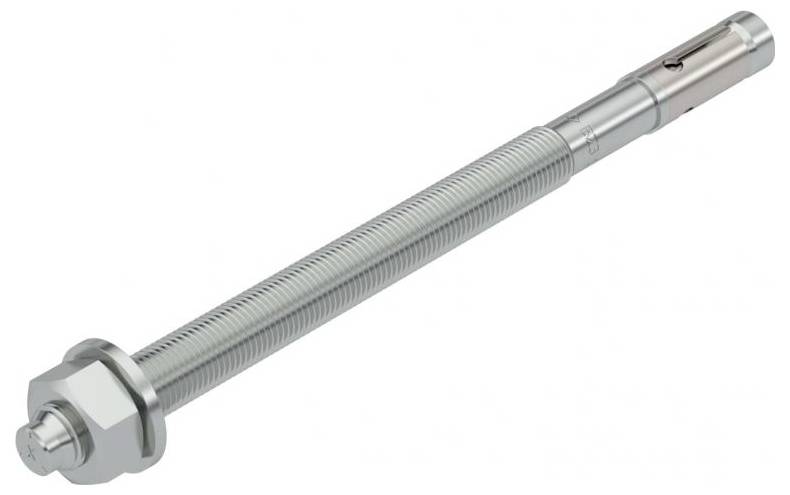

Un boulon d'ancrage métallique allongé avec un écrou hexagonal et une tige filetée, conçu pour fixer des structures sur des surfaces en béton.

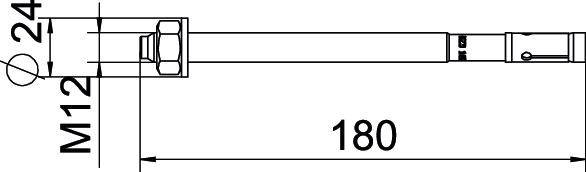

Dessin technique d'une vis à filetage M12, longueur 180 mm, largeur de tête 24 mm. Vue latérale avec indications dimensionnelles.

1/2

Livraison le ven. 20 novembre

Nombre

pièce(s)

Total (CHF 7.30 / pièce(s))

CHF 7.30

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Ancrage : ancrage d'expansion
Modèle d'ancrage : filetage extérieur
Dispositif de fixation : écrou
Système de vissage : six pans extérieurs
Matériau de l'armature : acier
Armature de protection de surface : galvanisée/électrolytique
Matériau du manchon : acier
Manchon de protection de surface : galvanisé/zingué électrolytiquement
Avec col : non
Type de filetage : métrique
Dimension du filetage (métrique) : 12
Dimension filetée (Imperial) : 7/16 pouces
Longueur du filetage : 124 mm
Longueur : 180 mm
Diamètre du trou de perçage : 12 mm
Profondeur du trou min. : 83 mm
Montage traversant : non
Montage enfichable : oui
Montage à distance : non
Profondeur d'ancrage effective : 70 mm
Ouverture max. du clip : 105 mm
Type de béton : béton non écru
Adapté pour les creux en béton : non
Ouverture de clé : 19 mm
Nombre d'écrous : 1
Nombre de disques : 1
Résistant au feu : oui
Classe de protection contre l'incendie selon en 13501-2: Autres
ETA évaluation du tremblement de terre : C1 et C2

Diamètre: 12 mm

Type de produit: Boulon d'ancrage

Matériau: acier

Longueur: 180.00 mm

Ø de vis: 12 mm

Dim.: (Ø x H) 12 mm x 180 mm

Adapté pour: Béton

Contenu: 1 pc(s)

Caractéristiques: avec écrou

Propriété du matériau: étamé par galvanisation

Hauteur: 180 mm

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Länge

Material

Durchmesser

Abm.

Schrauben-Ø

OBO Bettermann 3498705 3498705 Bolzenanker 180.00 mm 1 St.

Code produit :3134062

Livraison le ven. 20 novembre

Conrad Electronic

Ce produit

180.00 mm

Stahl

12 mm

(Ø x H) 12 mm x 180 mm

12 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 7.30^*

OBO Bettermann 3498683 3498683 Bolzenanker 75.00 mm 1 St.

Code produit :3134051

Livraison le ven. 20 novembre

Conrad Electronic

75.00 mm

Stahl

8 mm

(Ø x H) 8 mm x 75 mm

8 mm

pièce(s)

Min.: 50

Multiples: 50

CHF 5.10^*

OBO Bettermann 3498685 3498685 Bolzenanker 95.00 mm 1 St.

Code produit :3134054

Livraison le ven. 20 novembre

Conrad Electronic

95.00 mm

Stahl

8 mm

(Ø x H) 8 mm x 95 mm

8 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 4.55^*

OBO Bettermann 3498687 3498687 Bolzenanker 165.00 mm 1 St.

Code produit :3134060

Livraison le ven. 20 novembre

Conrad Electronic

165.00 mm

Stahl

8 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.70^*

OBO Bettermann 3498693 3498693 Bolzenanker 110.00 mm 1 St.

Code produit :3134059

Livraison le ven. 20 novembre

Conrad Electronic

110.00 mm

Stahl

10 mm

(Ø x H) 10 mm x 110 mm

10 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 6.60^*

OBO Bettermann 3498698 3498698 Bolzenanker 180.00 mm 1 St.

Code produit :3134064

Livraison le ven. 20 novembre

Conrad Electronic

180.00 mm

Stahl

10 mm

(Ø x H) 10 mm x 180 mm

10 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 8.55^*

OBO Bettermann 3498707 3498707 Bolzenanker 200.00 mm 1 St.

Code produit :3134063

Livraison le jeu. 3 décembre

Conrad Electronic

200.00 mm

Stahl

12 mm

(Ø x L) 12 mm x 200.00 mm

12 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 8.20^*

OBO Bettermann 3498709 3498709 Bolzenanker 135.00 mm 1 St.

Code produit :3134049

Livraison le ven. 20 novembre

Conrad Electronic

135.00 mm

Stahl

16 mm

(Ø x H) 16 mm x 135 mm

16 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

OBO Bettermann 3498716 3498716 Bolzenanker 75.00 mm 1 St.

Code produit :3134065

Livraison le ven. 20 novembre

Conrad Electronic

75.00 mm

rostfreier Stahl

8 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 9.95^*

OBO Bettermann 3498718 3498718 Bolzenanker 95.00 mm 1 St.

Code produit :3134066

Livraison le jeu. 3 décembre

Conrad Electronic

95.00 mm

rostfreier Stahl

8 mm

(Ø x H) 8 mm x 95 mm

8 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3134062 OBO Bettermann 3498705 3498705 Boulon d'ancrage 180.00 mm 1 pc(s)

Description

Ancrage de boulon BZ3 pour l'ancrage de charges moyennes à lourdes dans du béton fissuré ou non. Adapté pour des charges élevées avec de faibles distances de bord et d'axe. À frapper.
Évaluation technique européenne ETA-19/0619, avec valeurs caractéristiques en cas d'incendie jusqu'à la résistance au feu R 120.
Preuve de l'aptitude aux agents sismiques, catégories C1 et C2.
Autorisation de choc de l'Office fédéral de protection de la population, Berne, Suisse.

Ce texte a été traduit par une machine.
