Name: OBO Bettermann 3498695 Boulon d'ancrage 155.00 mm 50 pc(s)
Brand: OBO Bettermann
SKU: 3475883
Availability: BackOrder

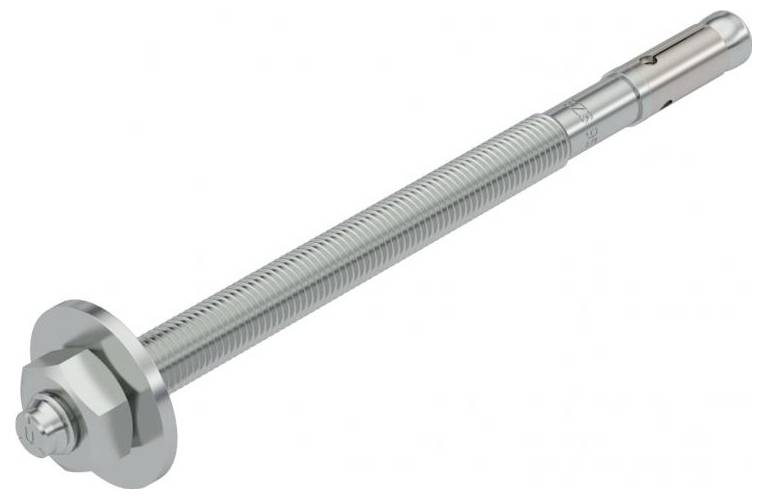

Un boulon d'ancrage métallique avec une tige filetée, un écrou et une rondelle, utilisé pour fixer des objets lourds sur des surfaces en béton ou en maçonnerie.

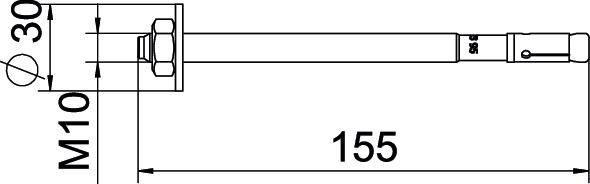

Dessin technique d'un goujon fileté, longueur 155 mm, filetage M10, avec écrous et dispositif de verrouillage, vue latérale et frontale.

1/2

Livraison le ven. 20 novembre

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 5.36 / pièce(s))

CHF 267.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Ancrage : ancrage à épandage
Version ancre : filetage extérieur
Dispositif de fixation : écrou
Système de vis : six pans extérieurs
Matériau de l'ancre : acier
Ancre de protection de surface : galvanisé/électrolytique
Matériau du manchon : acier
Manchon de protection de surface : galvanisé/électrolytique
Col : Non
Type de filetage : métrique
Mesure filetée (métrique): 10
Mesure filetée (Imperial): 3/8 pouces
Longueur du filetage 110 mm
Longueur : 155 mm
Diamètre du trou de forage: 10 mm
Profondeur du trou min. : 71 mm
Montage par enfichage : non
Montage avant-fiche : Oui
Montage de distance : non
Profondeur d'ancrage effective : 60 mm
Ouverture max. du clip : 95 mm
Type de béton: Béton incassé
Convient pour les lames creuses en béton: Non
Ouverture de clé 17 mm
Nombre d'écrous : 1
Nombre de tranches : 1
Feu : Oui
Classe de protection incendie selon EN 13501-2: Autres
ETA évaluation sismique: C1 et C2

Diamètre: 10 mm

Type de produit: Boulon d'ancrage

Matériau: acier

Longueur: 155.00 mm

Ø de vis: 10 mm

Dim.: (Ø x H) 10 mm x 155 mm

Adapté pour: Béton

Contenu: 50 pc(s)

Caractéristiques: avec écrou

Propriété du matériau: étamé par galvanisation

Hauteur: 155 mm

UKCA: oui

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3475883 OBO Bettermann 3498695 Boulon d'ancrage 155.00 mm 50 pc(s)

Description

Ancrage à boulon BZ3 pour ancrer des charges moyennes à lourdes dans du béton déchiré ou non déchiré. Convient aux charges élevées avec de faibles distances entre les bords et les axes. Pour l'impact.
Évaluation technique européenne ETA-19/0619, y compris les valeurs caractéristiques sous l'effet du feu jusqu'à la résistance au feu R 120.
Preuve de l'aptitude à l'exposition à des agents sismiques, catégories C1 et C2.
Autorisation de choc de l'Office fédéral de la protection de la population, Berne, Suisse.
