Photo d'application
N/A Siemens 3UG46141BR20
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais de surveillance
Fonctions
Séquence de phase
Défaillance de phase
Asymétrie
Basse tension
Tension de fonctionnement max.
690 V/AC
Type de contact
2 inverseurs (RT)
Fiche technique (PDF)
Nombre
Total (CHF 155.37 / pièce(s))
CHF 155.37
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Relais de contrôle SIRIUS 3UG4
- Siemens 3UG46141BR20

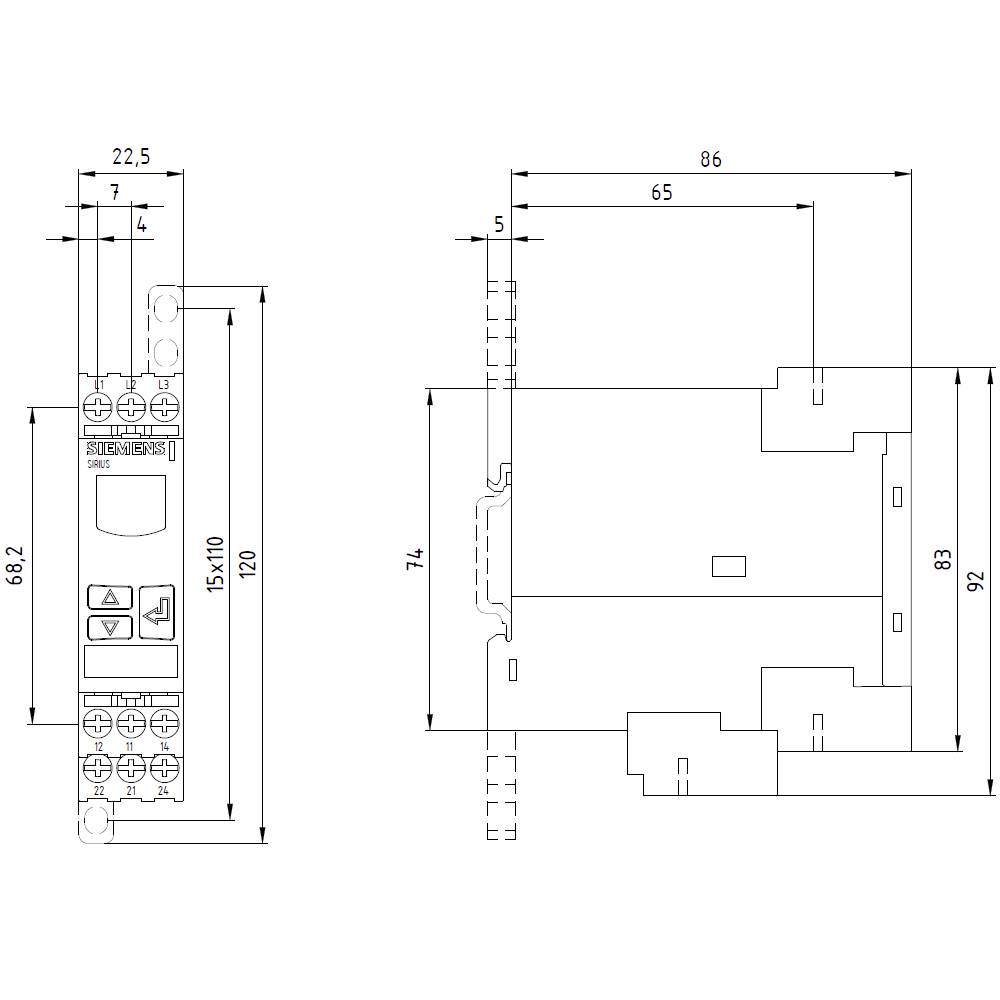

- Dimensions: (L x l x H) 86 x 22.5 x 92 mm
Caractéristiques techniques
- Asymétrie (référence) : 0 ou 5 - 20 %
- Type d'emballage
Piece
- Type de produit
Relais de surveillance
- Type
3UG4614-1BR20
- Fonctions
Séquence de phase
Défaillance de phase
Asymétrie
Basse tension
- Tension de fonctionnement
690 V/AC
- Tension de fonctionnement min.
160 V/AC
- Tension de fonctionnement max.
690 V/AC
- Tension de fonctionnement
160 - 690 V/AC
- Plage de réglage du courant (min.)
1 A
- Valeur du courant d'appel (max.)
3 A
- Plage de réglage (courant)
1 - 3 A
- Type de contact
2 inverseurs (RT)
- Tension de contact (max.)
690 V/AC
- Connexion
raccord à vis
IP20
- Température min.
-25 °C
- Température max.
+60 °C
- Largeur
22.5 mm
- Hauteur
92 mm
- Profondeur
91 mm
- Dim.
(L x l x H) 86 x 22.5 x 92 mm
- Contenu
1 pc(s)
- Longueur
86 mm
- Sortie
2 inverseurs
22.5
92 mm
91 mm
VRAI
VRAI
VRAI
VRAI
FAUX
VRAI
Screw connection
20 s
0.1 s
20 s
0.1 s
AC
0
0
2
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 502498 N/A Siemens 3UG46141BR20
Fiche technique 502498 N/A Siemens 3UG46141BR20
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 502498 N/A Siemens 3UG46141BR20
Description
Les relais de contrôle SIRIUS 3UG4 permettent une protection optimale des machines et des systèmes, installés en fixe contre les surtensions et les sous-tensions. Ils peuvent opérer un contrôle complet du réseau pour les systèmes transportables. Les relais 3UG4 contrôlent aussi la charge moteur et la fonctionnalité d'appareils électriques en mesurant le courant, le cos phi et la puissance réelle. Même les grandeurs non électriques, comme les niveaux ou les vitesses de rotation moteur, peuvent être contrôlées par les relais 3UG4.
Caractéristiques particulières : Utilisable avec les réseaux du monde entier grâce à sa plage de tension, affichage permanent de la valeur actuelle et du type de défaut pour les versions numériques, bornes démontables, largeur réduite
Caractéristiques particulières : Utilisable avec les réseaux du monde entier grâce à sa plage de tension, affichage permanent de la valeur actuelle et du type de défaut pour les versions numériques, bornes démontables, largeur réduite
