Name: Murrelektronik 7000-78181-0000000 Cosse cylindrique mâle droit Nombre total de pôles: 4 1 pc(s)
Brand: Murrelektronik
SKU: 3764566
Availability: BackOrder

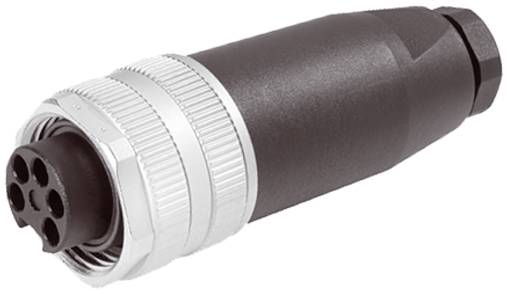

Gros plan d'une fiche de connecteur électrique circulaire noire et argentée avec cinq ouvertures de prise et un couplage métallique filetté.

Type de produit

Cosse cylindrique mâle

Forme

droit

Nombre total de pôles

Connexion

7/8"

borne à vis

Contenu

1 pc(s)

Fiche technique (PDF)

66 pièce(s)

Total (CHF 24.95 / pièce(s))

CHF 24.95

Prix TVA incl.

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : Industrie Standard
Fonctions : non blindée
Type : prise
Page 2 Raccordement : bornes à vis
Groupe d'isolants: III
Forme familiale: 7/8"
Boîtier PUR-PA
CE: 0
Indice de protection : IP67
Condition supplémentaire Type de protection : branché ; vissé
Blindé : Non
Matériau de verrouillage : moulage sous pression de zinc
Type de raccordement : bornes à vis SK
Sexe : Féminin
Revêtement contact : plaqué or
Revêtement de verrouillage : nickelé
Type de fixation : branché ; vissé
Température de fonctionnement min. : -25
Remarque concernant le rayon de courbure : inférieur à strong supérieur à ATTENTION : inférieur à /strongsupérieur à celui de la pose de câbles Respectez les rayons de courbure autorisés, car des forces de flexion trop importantes peuvent compromettre l'indice de protection IP.
Zone de serrage min. : 6
Matériau Contact : bronze ; laiton
Température de fonctionnement max. : 85
Remarque sur la décharge de traction : Protégez les connecteurs contre les charges mécaniques par des mesures appropriées, par exemple en utilisant des attaches de câble.
Plage de serrage max. : 8
Catégorie de surtension III
Page 1 Connecteur : 7/8"
Utilisation : Power
CURus: 1
Couple de serrage : 1.5
Filetage: 7/8"
Degré de pollution : 3
Tension de fonctionnement AC: 600
Tension de fonctionnement DC max. : 300
Section de raccordement max. : 1.5
Page 1 Sortie de câble : 0°
Nombre de pôles : 4
Cycles d'enfichage min. : 100
Tension de fonctionnement AC max. : 300
Courant : 0 A - 9 A
Départ de câble : droit
Courant de fonctionnement par contact max. : 9
Courant de fonctionnement max. : 9
Numéro AWG max.: 16
Courant de fonctionnement min. : 0
Page 1 Nombre de pôles: 4
Texte de distribution 2 : 4 broches, max. 1,5 mm², 6 -8mm
Tension de fonctionnement min. : 0
Tension de fonctionnement max. : 300
TEXTE SUCCINCT : MSCBL0-T-ST
Tension de choc assignée: 4
Tension de fonctionnement : 0 V - 300 V
Plage de serrage: 6 mm … 8 mm
Résistance d'isolement min. : 10000
Résistance de passage max. : 5
Section de raccordement sans douille de câble AWG max. : 16

Type: MSCBL0-T-ST

Type de produit: Cosse cylindrique mâle

Forme: droit

Nombre total de pôles: 4

Connexion: 7/8"
borne à vis

Contenu: 1 pc(s)

Température max.: 85 °C

Température min.: -25 °C

Matériau du contact: laiton

Référence fabricant: 7000-78181-0000000

Nombre de pôles: 4

Section max.: 1.5 mm²

Gamme de section: 1.5 mm² (max)

Matériau: PUR
PA

Classe de protection: IP67

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3764566 Murrelektronik 7000-78181-0000000 Cosse cylindrique mâle droit Nombre total de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3764566 Murrelektronik 7000-78181-0000000 Cosse cylindrique mâle droit Nombre total de pôles: 4 1 pc(s)

Description

7/8'' bu. Raccord de serrage à vis 0° 4 broches, maxi 1,5 mm², 6 -8mm-7/8'' Bu. 0° Raccord de serrage à vis-Murrelektronik GmbH
