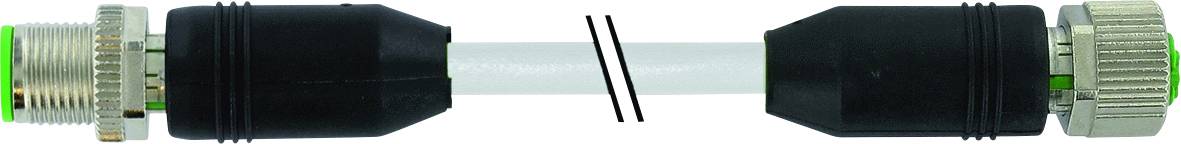

Murrelektronik 7000-48001-2921000 Connecteur confectionné pour capteurs/actionneurs M12 x 1 mâle, droit, femelle, droit
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
mâle, droit
femelle, droit
Coté A
M12 mâle droit
Coté de raccordement B
M12 femelle droit
Nombre de pôles
8
Fiche technique (PDF)
Nombre
Total (CHF 55.46 / pièce(s))
CHF 55.46
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Forme : 48001
- nombre/section de fils : 8× 0,25 mm²
- valeurs de chaîne de traction : 10 Mio
- isolation de fils : PP (blanc, br, GN, ge, gr, rs, bl, RT)
- rayon de courbure (déplacé) : 10× Ø
- extérieur de la plage de température (déplacé) : -25...+80 °C
- identification du câble : 292
- poids du câble [g/m] : 52,80
- Ω km matériau conducteur : câble : câble : câble : câble : câble : câble : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : : longueur : longueur : : : longueur : longueur : longueur : longueur : : : : : : : : longueur : : : longueur : longueur : : : : : : : : : : longueur : longueur : longueur : longueur : longueur : longueur : longueur : : : : : : longueur : longueur : longueur : longueur : longueur : longueur : : : : : : longueur : longueur : longueur : longueur : longueur : : longueur : longueur : : : longueur : longueur : longueur : : : : : : : : : longueur : longueur : : : : : : longueur : longueur : longueur : longueur :
- 32 × 0,1 mm (classe de brins 6)
- AWG : similaire à AWG 24
- matériau (isolation des conducteurs) :
- PP diam. De fils avec isolation : 1.2 mm ±5%
- couleur/numérotation des fils : br, blanc, rouge, blanc, rs, gr, ge, vert
- , vert : 8 brins autour des remplisseur de noyaux.
- Blindage : non
- chimique : bonne résistance à l'huile, à l'essence et aux produits chimiques (8404-11)
- Ignifuge selon UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2
- tension de test : 2500 V AC
- rayon de courbure (fixe) : 5× Ø extérieur
- nombre de cycles de flexion (chaîne de traction) : max. 10 Mio (25 °C)
- course de déplacement (chaîne de traction) : max. 10 m (horizontal)
- vitesse de déplacement (chaîne de traction) : max. 3 m/s
- (
- tension de mesure de traction :
- 10 m max. : 10 kV max.) non
- verrouillage des fentes : filetage (M12 × 1 mm). Couple de serrage 0,6 Nm,
- matériau auto-autobloquant (verrouillage) : zinc moulé sous pression, nickelé mat
- type de fixation : inséré, vissé
- degré de pollution : 3
- Type
7000-48001-2921000
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Forme
mâle, droit
femelle, droit
- Coté A
M12 mâle droit
- Coté de raccordement B
M12 femelle droit
- Nombre de pôles
8
- Longueur de câble
10.00 m
- Materiau de la gaine
PUR
- Tension nominale
300 V/AC
- Courant nominal
2 A
- Courant nominal - arrondi
2 A
- Ø extérieur
5.8 mm
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Connexion
connecteur
- Type de filetage côté du raccordement
M12 x 1
- Type de filetage connexion des câbles et montage
M12
- Couleur du câble
gris
- Codification
A
- Matériau du contact
alliage de cuivre
- Revêtement du contact
doré
- Section max.
0.25 mm²
IP65
IP66K
IP67 (en mode connexion)
- Spécificités
Gaine PUR
codage A
- Température min.
-25 °C
- Température max.
+85 °C
- Type de fermeture
à vis
- Référence fabricant
7000-48001-2921000
- Contenu
1 pc(s)
- Diamètre de câble
5.8 mm
- Conforme à la norme RoHS
oui
- UKCA
oui
