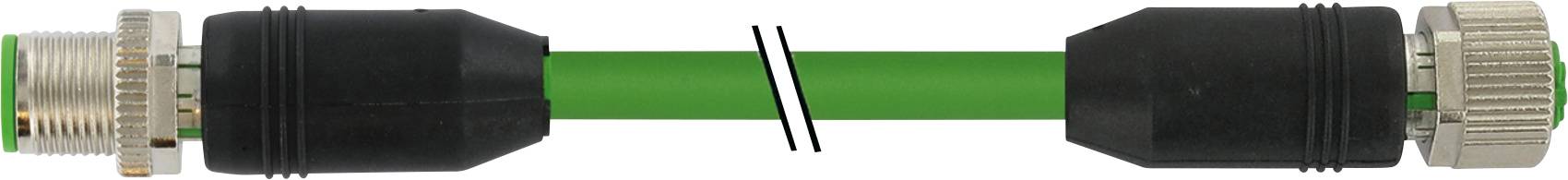

Murrelektronik 7000-46041-8020030 Connecteur confectionné pour capteurs/actionneurs M12 x 1 mâle, droit, femelle, droit
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
mâle, droit
femelle, droit
Coté A
M12 mâle droit
Coté de raccordement B
M12 femelle droit
Nombre de pôles
6
Fiche technique (PDF)
100 pièce(s)
Nombre
Total (CHF 36.96 / pièce(s))
CHF 36.96
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Connecteur femelle M12 0° / connecteur femelle M12 0° blindé Cube67 PUR 0.5+0.25 blindé GN UL/CSA+remorquage. 0,3 m
Notre service pour vous
Caractéristiques techniques
- Format : 46041
- nombre de fils/section : 4× 0,5 + 2× 0,25 mm²
- nombre de chaînes de traction : 5 Mio
- isolation de fils : TPE (bl, blanc, noir), (gr, rs)
- rayon de courbure (déplacé) : 10× Ø extérieur
- plage de température (déplacé) : -40...+80 °C
- identification du câble : 802
- poids du câble [g/m
- ] conducteur : 0,70
- mm (fil de
- câble : 0,70 mm) 28× 0,15 mm (0,5 mmmm²); 32× 0,1 mm (0,25 mm²); (classe de brins 6)
- AWG: Similaire AWG 20 (0,5 mm²); similaire AWG 24 (0,25 mm²)
- matériau (isolation des conducteurs):
- TPE-E diam., isolation: 1,5 mm 5% (0,5 mm²); 1,4 mm ± 5% (0,25 mmm),
- noir, couleur
- : bleu, noir, noir, noir et blanc, noir, noir, noir, couleur : noir, noir, noir, noir, noir, noir, noir et blanc, noir, noir, noir, noir, noir et blanc, noir et blanc, noir et blanc, noir, noir, noir, noir Oui
- résistance chimique : très bonne résistance à l'huile selon VDE 0282 partie 10 + HD 22.10
- tension d'essai : 1500 V (Ader/Ader) ; 1200 V (Ader/Schirm)
- rayon de courbure (fixe) : 5× Ø extérieur
- nombre de cycles de flexion (chaîne de traction) : max. 5 Mio (25 °C)
- course (chaîne de traction) :
- max. 10 m vitesse de déplacement (chaîne de traction) :
- max. 2 kV
- /min. non
- verrouillage des fentes : filetage (M12 × 1 mm). Couple de serrage 0,6 Nm,
- matériau auto-autobloquant (verrouillage) : zinc moulé sous pression, nickelé mat
- type de fixation : inséré, vissé
- degré de pollution : 3
- Type
7000-46041-8020030
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Forme
mâle, droit
femelle, droit
- Coté A
M12 mâle droit
- Coté de raccordement B
M12 femelle droit
- Nombre de pôles
6
- Longueur de câble
0.30 m
- Materiau de la gaine
PUR
- Tension nominale
300 V/AC
- Courant nominal
4 A
- Courant nominal - arrondi
4 A
- Ø extérieur
6.6 mm
- Section de câble (câblage capteur/actioneeur)
0.5 mm²
- Type de filetage côté du raccordement
M12 x 1
- Type de filetage connexion des câbles et montage
M12 x 1
- Couleur du câble
vert
- Codification
A
- Matériau du contact
alliage de cuivre
- Revêtement du contact
doré
IP65
IP66K
IP67
- Spécificités
Gaine PUR
codage A
- Température min.
-25 °C
- Température max.
+85 °C
- Référence fabricant
7000-46041-8020030
- Contenu
1 pc(s)
- Diamètre de câble
7.9 mm
- Conforme à la norme RoHS
oui
- UKCA
non pertinent
