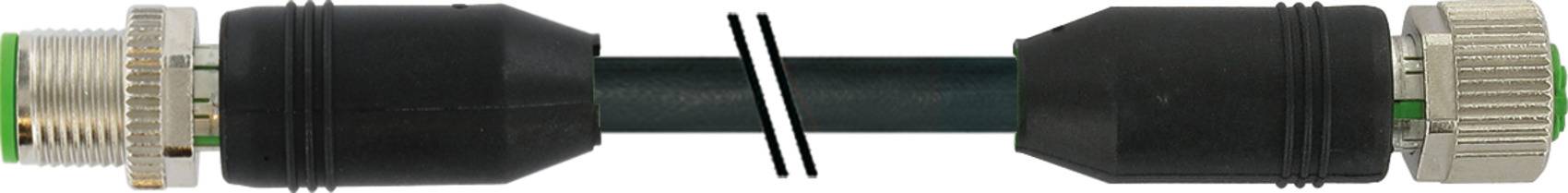

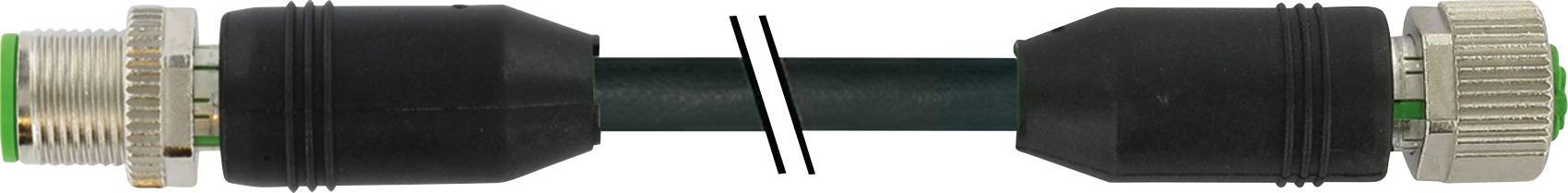

Murrelektronik 7000-40521-6430500 Connecteur confectionné pour capteurs/actionneurs M12 x 1 mâle, droit, femelle, droit
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
mâle, droit
femelle, droit
Coté A
M12 mâle droit
Coté de raccordement B
M12 femelle droit
Nombre de pôles
5
Fiche technique (PDF)
14 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 36.96 / pièce(s))
CHF 36.96
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Modèle : 40521
- nombre/section de fils : 5× 0.34 mm²
- nombre de chaînes de traction : 5 Mio
- isolation de fils : PP (br, blanc, bl, SW, gr)
- rayon de courbure (déplacé) : 10× Ø extérieur
- (plage de température déplacée) : -25...+80 °C
- identification du câble : 643
- poids du câble [g/m] : 57,20
- matériau (conducteur)
- : câble : câble : câble : câble : câble : câble : Ø : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : Ω 57
- 42 × 0,1 mm (classe de brins 6)
- AWG : similaire à AWG 22
- matériau (isolation des fils) :
- PP diam. De fils avec isolation : 1,25 mm, ±5%
- couleur/numérotation des fils : br, SW, BL, blanc
- , gr., vermeil. : 5 fils pour remplir les noyaux
- , blindage en plomb : oui
- résistance chimique : bonne
- résistance à l'huile, à l'essence et aux produits chimiques (en 608404-11) : Ignifuge selon UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2
- tension de test : 2000 V AC
- rayon de courbure (fixe) : 5× Ø extérieur
- nombre de cycles de flexion (chaîne de traction) : max. 5 Mio (25 °C)
- course de déplacement (chaîne de traction) : max. 5 m (horizontal)
- vitesse de déplacement (chaîne de traction) : max. 3,3 m/s
- (
- tension de mesure de traction : max. : 5 kV
- max. 5 m) : 5 m/min. non
- verrouillage des fentes : filetage (M12 × 1 mm). Couple de serrage 0,6 Nm,
- matériau auto-autobloquant (verrouillage) : zinc moulé sous pression, nickelé mat
- type de fixation : inséré, vissé
- degré de pollution : 3
- Type
7000-40521-6430500
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Forme
mâle, droit
femelle, droit
- Coté A
M12 mâle droit
- Coté de raccordement B
M12 femelle droit
- Nombre de pôles
5
- Longueur de câble
5.00 m
- Materiau de la gaine
PUR
- Tension nominale
300 V/AC
- Courant nominal
4 A
- Courant nominal - arrondi
4 A
- Ø extérieur
5.6 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Type de filetage côté du raccordement
M12 x 1
- Type de filetage connexion des câbles et montage
M12 x 1
- Couleur du câble
noir
- Codification
A
- Matériau du contact
alliage de cuivre
- Revêtement du contact
doré
IP65
IP66K
IP67
- Spécificités
Gaine PUR
codage A
- Température min.
-25 °C
- Température max.
+85 °C
- Référence fabricant
7000-40521-6430500
- Contenu
1 pc(s)
- Diamètre de câble
5.6 mm
- Conforme à la norme RoHS
oui
- UKCA
oui
