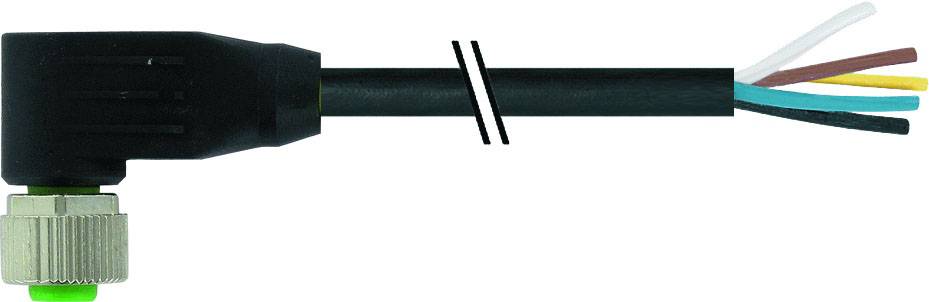

Murrelektronik 7000-19061-7051000 Connecteur non confectionné pour capteurs/actionneurs M12 x 1 femelle, coudé 10.00 m N
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur non confectionné pour capteurs/actionneurs
Forme
femelle, coudé
Norme de connecteur
Connectique Sensorik
Coté A
M12 femelle coudé
Coté de raccordement B
extrémités ouvertes
Fiche technique (PDF)
4 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 55.46 / pièce(s))
CHF 55.46
excl. TVA
Plus que 4 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Forme : 19061
- nombre/section de fils : 12× 0,14 mm²
- valeurs de chaîne de traction : 2 Mio
- isolation de fils : PP (br, bl, blanc, GN, rs, ge, noir, t., T., T., vi, gris, rtbl)
- rayon de courbure (déplacé) : 10× Ø extérieur
- (plage de température déplacée) : -25...+85 °C
- , fil : fil blanc
- : fil : fil : 138 Ω, longueur : fil : fil : fil : fil : fil :
- Structure 0,1 mm (conducteur) : 18 × 0,1 mm (classe de fente 6)
- AWG : similaire à AWG 26
- matériau (isolation de conducteur) :
- PP diam. De l'isolant : 1,0 mm, ±5%
- couleur/numérotation de l'conducteur : br, RT, gr, SW, ge, rs, GN, ws, bl, rtbl, grrs, vi
- verseilverbund : fils torsadés, tous les autres fils sont torsadés et coudés
- . non
- résistance chimique : bonne résistance à l'huile, à l'essence et aux produits chimiques (VDE 0472 partie 803 test B)
- résistance thermique : ignifuge conformément à VDE 0472 partie 804, type de test B et IEC 60332-2 sans halogène selon IEC 60754-2
- tension d'essai : 1500 V AC
- Biegergeräger (fixe) : 7.5× Ø extérieur
- nombre de cycles de flexion (chaîne de traction) : max. 2 Mio (25 °C)
- Vitesse de déplacement max. 5 m (horizontal) (chaîne de remorquage) :
- accélération max. 3,3 m/s (chaîne de remorquage) :
- max. 5 m/s² verrouillage des fentes : filetage de vis (M12 × 1 mm). Couple de serrage 0,6 Nm, autobloquant
- Type
7000-19061-7051000
- Type de produit
Connecteur non confectionné pour capteurs/actionneurs
- Forme
femelle, coudé
- Norme de connecteur
Connectique Sensorik
- Coté A
M12 femelle coudé
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
12
- Longueur de câble
10.00 m
- Materiau de la gaine
PUR
- Tension nominale
300 V/AC
- Courant nominal
1.5 A
- Courant nominal - arrondi
1.5 A
- Ø extérieur
6 mm
- Section de câble (câblage capteur/actioneeur)
0.14 mm²
- Connexion
connecteur femelle M12
- Couleur
noir
- Type de filetage côté du raccordement
M12 x 1
- Type de filetage connexion des câbles et montage
M12
- Couleur du câble
noir
- Codification
A
IP65
IP66K
IP67
- Spécificités
Gaine PUR
codage A
- Température min.
-25 °C
- Température max.
+85 °C
- Type de fermeture
à vis
- Référence fabricant
7000-19061-7051000
- Contenu
1 pc(s)
- Diamètre de câble
6.0 mm
- Ø câble max.
6.0 mm
- Gamme de Ø de câble
6.0 mm (max)
- Conforme à la norme RoHS
oui
- UKCA
oui
