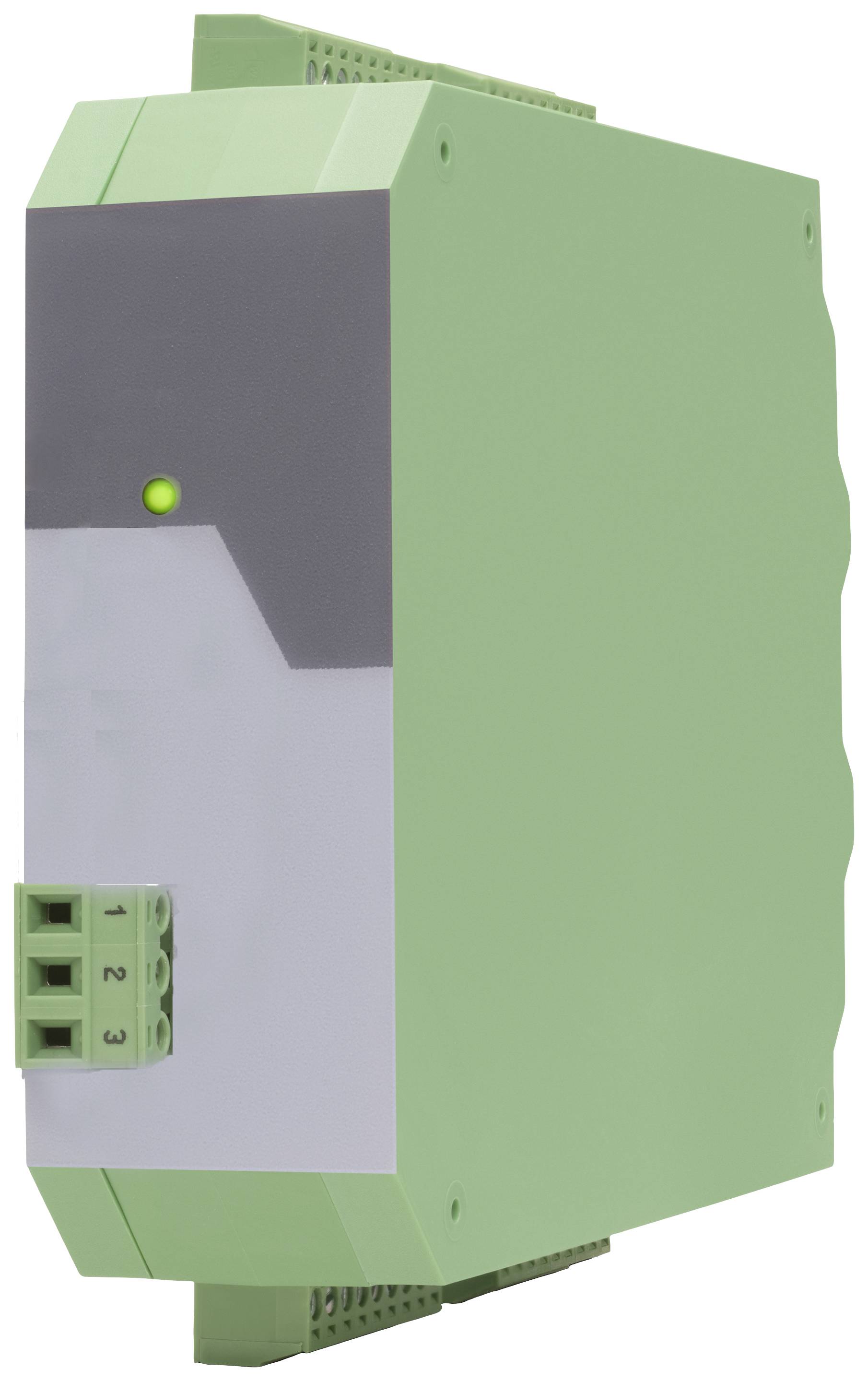

Motrona 7379.5020 Module E/S borne à vis Nombre d'entrées analogiques: 4
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Module E/S
Interfaces
borne à vis
Type
7379.5020
Tension de fonctionnement
24 V/DC
Alim.
10 - 30 V V/DC
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 203.47 / pièce(s))
CHF 203.47
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Convertisseur analogique à IO-Link
- 4 entrées analogiques
- 2x courant et 2x entrées de tension
- Tension d'entrée : -10 … +10 V (Ri ≈ 1 MOhm)
- Entrée de courant : 0 … 20 ma / 4 … 20 ma (Ri ≈ 100 ohms)
- Résolution : 16 bits / ± 0,2 % (25 °C)
- Spécification : appareil / IO Link V1.1
- Débit binaire : COM 3 (230,4 Kbit/s)
- Classe de port : type A.
- Temps de cycle : 3 ms.
- Largeur de données : 11 octets (4 x 2 octets (données d'entrée) + 1 octet (état CO) + 2 octets (données de diagnostic))
Caractéristiques techniques
- Type de raccordement : bornes à vis, 1,5 mm2/AWG 16
- Tension d'alimentation tension d'entrée : 24VDC (18... 30 VDC) via 10-Link
- Alimentation électrique circuit de protection : protection contre l'inversion de polarité
- Alimentation en tension consommation de courant : env. 90 ma (non chargé)
- Sortie de référence tension de sortie : +10 V.
- Précision de la sortie de référence : ± 0,1 %
- Charge de sortie de référence : max. 10 ma/> 1 kohm
- Entrées analogiques nombre : 4
- Configuration des entrées analogiques : 2x courant et 2x entrées de tension
- Entrées analogiques entrée de tension : -10... +10 V (Ri 1 MOhm)
- Entrées analogiques entrée de courant : 0... 20 ma / 4 ... 20 ma (Ri 100 ohms)
- Entrées analogiques résolution / précision : 16 bits / ± 0,2 % (25 °C)
- Entrées de commande (uniquement avec l'option « CO ») nombre : 3
- Entrées de commande (uniquement avec l'option « CO ») format : HTL, PNP (Low 0... 3 V, High 9... 30 V.
- Entrées de commande (uniquement avec l'option « CO ») fréquence : max. 1 kHz
- Entrées de commande (uniquement avec l'option « CO ») temps de réponse : env. 1 ms.
- Entrées de commande (uniquement avec l'option « CO ») durée de transmission (10 Link) : toutes les 1 ms - (10 Link durée de cycle)
- Entrées de commande (uniquement avec l'option « CO ») charge : max. 2 ma à 24 VDC
- Sorties de contrôle (uniquement avec l'option « CO ») nombre : 2
- Sorties de contrôle (uniquement avec l'option « CO ») format : 5... 30 V (en fonction de la tension sur COM+), PNP
- Sorties de commande (uniquement avec l'option « CO ») courant de sortie : max. 100 ma par sortie
- Sorties de commande (uniquement avec l'option « CO ») temps de réponse : min. 1 ms (selon le réglage « Sampling Time » et « Average Filter »)
- Sorties de contrôle (uniquement avec l'option « CO ») durée de transfert (10 Link) : toutes les 1 ms - (10 Link durée de cycle)
- Assemblage IO-Link / spécification : appareil /10 Link V1.1
- Débit binaire IO-Link : COM 3 (230,4 Kbit/s)
- Classe de port IO-Link : type A.
- Temps de cycle IO-Link : min. 1 ms.
- IO-Link largeur de données : 11 octets (4 x 2 octets (données d'entrée) + 1 octet (état « CO ») + 2 octets (données de diagnostic))
- Éléments d'affichage nombre : 1 LED
- Eléments d'affichage fonction : 1 x vert pour le mode de fonctionnement ou 10 Link Status (pour l'option « CO »)
- Matériau du boîtier : plastique
- Montage du boîtier : sur rail DIN 35 mm (selon en 60715)
- Dimensions du boîtier (L x H x P) : (sans connecteurs) 34 x 100 x 131 mm
- Dimensions du boîtier (L x H x P) : (avec connecteurs) 34 x 109 x 140 mm
- Poids du boîtier : env. 160 g
- Boîtier indice de protection : IP20
- Température ambiante de fonctionnement : -20 °C... +60 °C sans condensation
- Température ambiante de stockage : -25 °C +70°C
- Conditions ambiantes altitude : 2000 m max
- Conditions ambiantes humidité : max. 80% d'humidité relative jusqu'à 30°C.
- Conditions ambiantes degré de pollution : 2
- Taux de défaillance MTBF en années : (fonctionnement continu à 60 °C) 102,7 A.
- Type de produit
Module E/S
- Interfaces
borne à vis
- Type
7379.5020
- Tension de fonctionnement
24 V/DC
- Alim.
10 - 30 V V/DC
- Hauteur
109 mm
- Longueur
140 mm
- Largeur
34 mm
- Nombre d'entrées analogiques
4
- Dim.
(L x l x H) 140 x 34 x 109 mm
- Référence fabricant
7379.5020
Documents & téléchargements
Fiche technique
Fiche technique 2899373 Motrona 7379.5020 Module E/S borne à vis Nombre d'entrées analogiques: 4
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2899373 Motrona 7379.5020 Module E/S borne à vis Nombre d'entrées analogiques: 4
Description
L'appareil peut être utilisé comme convertisseur de signaux pour des signaux standards analogiques (-10 +10 V ou 0/4 … 20 ma) qui doivent être transmis en tant que valeurs de processus cycliques via IO - Link. En plus de ses quatre entrées analogiques (deux sont conçues en tant que tension fixe et les deux autres en tant qu'entrées de courant), le convertisseur de signaux possède une sortie de référence très précise (+10,00 V + 0,1 %), qui peut être utilisée par exemple pour la connexion de différents potentiomètres.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Boîtier en plastique robuste pour une fixation directe sur rail DIN
Contenu de la livraison
- Mode d'emploi
