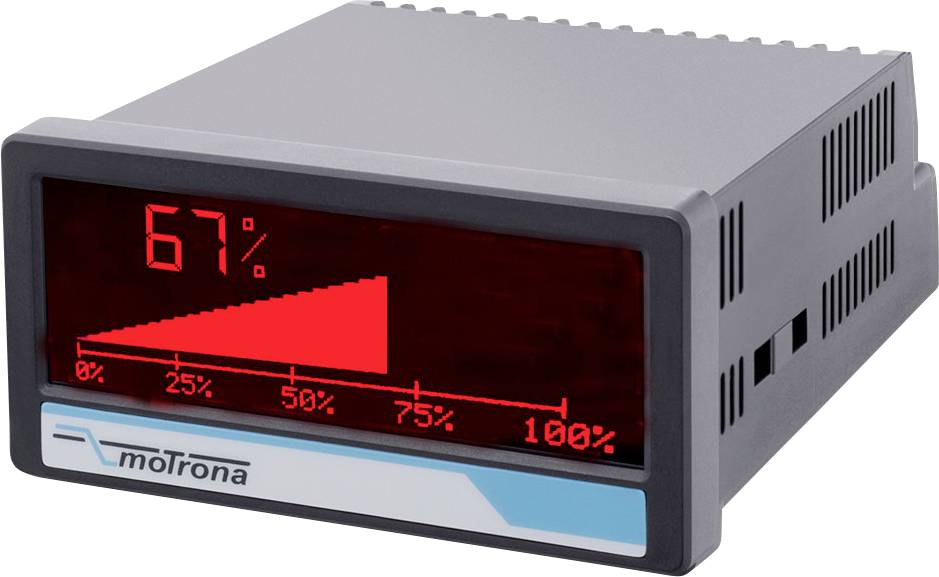

Motrona 6967.5150 Afficheur numérique
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 559.95 / pièce(s))
CHF 559.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Entrées Control – Nombre : 5
- Entrées Control – Temps de réponse : 1 ms
- Entrées Control – Charge : max. 2 mA à 24 VDC
- Sorties de contrôle - Nombre: 4
- Sorties Control – Temps de réponse : env. 50 ms
- Boîtier - Matériau : ABS, UL 94 V-0
- Boîtier – Montage : montage sur tableau de commande
- Connecteurs – Type de raccordement : bornes à vis, 1,5 mm² / AWG 16
- Sorties Control - Courant de sortie : max. 200 mA
- Température ambiante – Fonctionnement : -20°C … +60°C Non engourdissant
- Alimentation en tension DC – Circuit de protection : protection contre la polarisation
- Alimentation en tension DC – Consommation de courant : env. 100 mA (sans charge)
- Sécurisation – externe : T 0,5 A
- Alimentation en tension AC – (option AC) Puissance absorbée : env. 3 VA (non chargée)
- Alimentation en tension AC – sécurisation externe : T 0,1A
- Sortie de tension auxiliaire – pour alimentation CC : 24 V c.c. (env. 1 V inférieure à la tension d'entrée), max. 250 mA ou 5 V c.c. (± 15%), max. 250 mA
- Sortie de tension auxiliaire – avec alimentation AC : 24 VDC (± 15%) (max. 150 mA à 45°C / 80 mA à partir de 45°C) ou 5 VDC (± 15%), max. 250 mA
- Sortie de tension auxiliaire – Interface EtherCAT® Connexion : 2 ports Ethernet RJ45 avec séparation galvanique
- Sortie de tension auxiliaire (1 ECAT IN / 1 ECAT OUT) – Taux de transfert de données : 100 Mbit/s full duplex
- Sortie de tension auxiliaire (1 ECAT IN / 1 ECAT OUT) – Communication : sous-appareil EtherCAT® avec CoE (CANopen over EtherCAT®) 1 objet de données de processus d'émission (TxPDO) et 1 objet de données de processus de réception (RxPDO) avec mappage fixe
- Entrées Control – Format : HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
- Sortie analogique – configuration : sortie courant ou tension
- Sortie analogique (option AO/AR) Sortie de tension : -10…+10 V (max. 2 mA)
- Sortie analogique – Sortie courant : 0/4 … 20 mA (charge max. 270 ohms)
- Sortie analogique – Résolution : 16 bits
- Sortie analogique – temps de réponse : env. 50 ms
- Sorties de contrôle – (option AO/AR/CO/CR) Format / niveau: 5 … 30 V (selon la tension sur COM+), PNP
- Sorties relais – Nombre : 2
- Sorties relais – (option RL) Configuration : changeur (sans potentiel)
- Sorties relais – Puissance de commutation c.a. max. 250 V c.a. / 3 A / 750 VA
- Sorties relais – Commutation c.c. max. 150 Vc.c. / 2 A / 50 W
- Sorties relais – temps de réponse : env. 50 ms
- Sorties relais – Interface série : Format (option A0/CO) : RS232 (option AO/AR/CO/CR) Format (option AR/CR) RS485
- Sorties relais – débit de bauds : 9600, 19200 ou 38400 bauds
- Sorties relais – Protocole : Lecom ou Modbus RTU
- Affichage - Type : LCD graphique avec rétroéclairage
- Affichage – Plage d’affichage : 8 décades plus signe (-999999999 … 99999999) 13 mm
- Affichage – Hauteur numérique (Single + Dual) : 26 mm de hauteur numérique (grand affichage) rouge/vert/jaune (commutable)
- Affichage – Couleur : écran tactile (résistant)
- Boîtier – encolure (l x H) : 91 x 43 mm
- Conditions ambiantes Altitude : max. 2000 m d'altitude
- Type de produit
Afficheur numérique
- Type
6967.5150
- Technologie d'écran
LCD
IP65 (façade avant)/IP20 (façade arrière)
- Affichage (nombre de points)
-99999999
- Dim.
(L x l x H) 116 x 96 x 48 mm
- Poids
200 g
- Tension de fonctionnement max.
230 V/AC
30 V/DC
- Tension de fonctionnement min.
115 V/AC
18 V/DC
- Eclairage écran
rouge
vert
jaune
- Largeur
96 mm
- Hauteur
48 mm
- Longueur
116 mm
- Interfaces
RJ45
RJ45
- Hauteur chiffres
26 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3805208 Motrona 6967.5150 Afficheur numérique
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3805208 Motrona 6967.5150 Afficheur numérique
Description
L'affichage EtherCAT capture, traite, analyse, visualise et transmet les données de processus. Grâce à l'interface polyvalente, l'appareil peut être configuré et mis à l'échelle pendant le fonctionnement, en parallèle à la transmission d'informations d'état. Avec son écran tactile résistif, son écran graphique multicolore (rouge, vert, jaune) et un affichage graphique à barres intégré, l'affichage Ideal est adapté comme appareil d'affichage sur site.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Interface EtherCAT
- 5 entrées de commande pour déclenchement à distance
- Alimentation électrique 18... 30 V C.C.
- Boîtier standard de 96 x 48 mm et indice de protection IP65
- Écran graphique lumineux et contrasté avec variations de couleur en fonction des événements
- Emulation d'un affichage à 7 segments avec des symboles, des unités et une représentation de bargraphe
- Paramétrage intuitif et simple grâce au texte clair et à l'écran tactile
Contenu de la livraison
- Mode d'emploi
