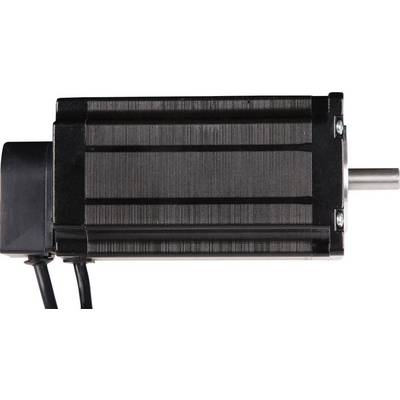

Moteur pas à pas Joy-it Nema23-04cl 3 Nm 4.2 A 4.2 A Diamètre de l'arbre: 8 mm 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
21 pièce(s)
Nombre
Total (CHF 136.86 / pièce(s))
CHF 136.86
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Moteur pas à pas Nema 23 Close Loop - 4.2 A - 1 Nm
- Produit de haute qualité
- Incl. régulateur de champ orienté vers le terrain
- Boucle de régulation fermée avec régulateur et code de commande
- Circuit d'attaque de moteur en boucle fermée
- 57SHD4931-20BQ
Caractéristiques techniques
- PRINCIPALES CARACTÉRISTIQUES
- Dimensions de l'arbre: Ø 67.5 x 18 mm (arbre simple)
- Spécifications: 57SHD4931-20BQ
- Raccordement: 2 câbles (Moteur), 1 câble
- Nbr de pas/tour: 200
- Caractéristiques spéciales: Boucle de régulation fermée, avec régulateur avec code de commande
- Dimensions (mm): 56 x 56 x 120 mm
- Contenu de la livraison: Moteur pas à pas NEMA23-04CL, entraînement Close loop
- CARACTÉRISTIQUES DE PERFORMANCE
- Couple de maintien: 3 Nm
- Tension nominale: 3.15 V
- Courant nominal: 4.2 A
- Angle de marche: 1,8 °
- Nombre de phases: 2
- Résistance de phase: 0.75 Ω
- Inductance de phase: 2.8 mH
- Résistance d'isolement: 500 V DC
- Classe d'isolation: B (130°)
- Moment d'inertie: 650 g-cm2
- Couple de détente: 0,1 Nm
- Plage de température: -10°C - 50° C
- Angle
1,80°
- Couple de serrage
3 Nm
- Courant de phase (max.)
4.2 A
- Diam. arbres
8 mm
- Longueur de l'arbre
18 mm
- Référence fabricant
Nema23-04cl
- Type
Nema23-04cl
- Largeur
56 mm

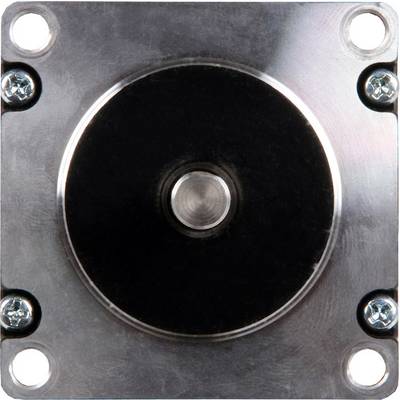

- Dimensions de la bride
56 mm
- Courant nominal
4.2 A
- Tension nominale
3.15 V
- Phases
2
- Ø arbre
8 mm
- Couple nominal
3 Nm
- Longueur du moteur
56 mm
- Température ambiante max.
50 °C
- Température ambiante min.
-10 °C
- Type de produit
Moteur pas à pas
Documents & téléchargements
Fiche technique
Fiche technique 2148833 Moteur pas à pas Joy-it Nema23-04cl 3 Nm 4.2 A 4.2 A Diamètre de l'arbre: 8 mm 1 pc(s)
Fiche technique 2148833 Moteur pas à pas Joy-it Nema23-04cl 3 Nm 4.2 A 4.2 A Diamètre de l'arbre: 8 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2148833 Moteur pas à pas Joy-it Nema23-04cl 3 Nm 4.2 A 4.2 A Diamètre de l'arbre: 8 mm 1 pc(s)
Description
Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

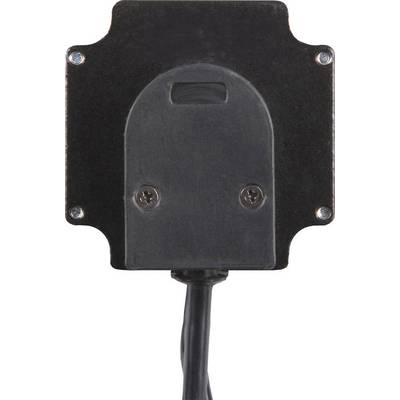

Ce moteur NEMA-23 combine les avantages de la technologie des moteurs pas à pas et des servomoteurs. Il dispose d'une commande en boucle fermée avec un capteur, ce qui augmente la précision du positionnement et empêche les pertes de pas dans les limites des possibilités physiques.
Ce moteur NEMA-23 combine les avantages de la technologie des moteurs pas à pas et des servomoteurs. Il dispose d'une commande en boucle fermée avec un capteur, ce qui augmente la précision du positionnement et empêche les pertes de pas dans les limites des possibilités physiques.
Contenu de la livraison
- Moteur, entraînement moteur
Avertissement
Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
