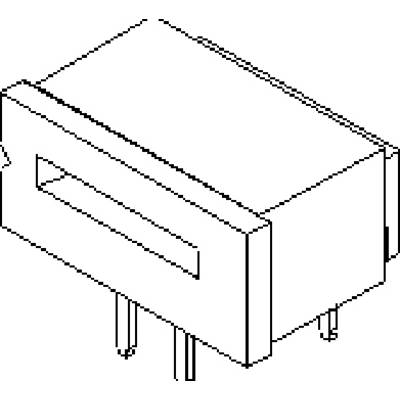

Molex Port FFC/FPC Nbr total de pôles 16 Pas: 1.25 mm 39532164 1 pc(s) Tray
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Port FFC/FPC
Nbr de rangées
1
Dimension grille
1.25 mm
Nbr total de pôles
16
Type d'emballage
Tray
Fiche technique (PDF)
1908 pièce(s)
Nombre
Min.: 100
Multiples: 100
Total (CHF 1.80 / pièce(s))
CHF 180.00
excl. TVA
Livraison gratuite
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
FFC/FPC over 1 mm
- Contenu: 1 pc(s)
- Nbr de rangées: 1
- Nbr total de pôles: 16
Caractéristiques techniques
- Please review product datasheet for further information.
- Type d'emballage
Tray
- Type de produit
Port FFC/FPC
- Nbr de rangées
1
- Systèmes de connecteurs enfichables
Connecteur fil à carte
- Dimension grille
1.25 mm
- Nombre de pôles par rangée
16
- Nbr total de pôles
16
- Courant nominal
1 A
- Courant nominal - arrondi
1 A
- Contenu
1 pc(s)
- Connexion
à souder
- Angle de raccordement
90°
- Épaisseur du revêtement coté imprimé
1.016 µm
- Epaisseur du revêtement coté composants
1.016 µm
- Matériau boîtier
polyester
- Référence fabricant
39532164
- Couleur
naturel
- Matériau du contact
bronze phosphoreux
- Surface de contact coté circuit imprimé
étamé
- Surface de contact coté enfichable
étamé
- Tension nominale
200 V
- Conforme à la norme RoHS
oui
- Sens d'enfichage
à l'horizontale par rapport à la platine
- Température max.
+80 °C
- Température min.
-20 °C
- Type
Molex MOL Micro Solutions
- Numéro de la pièce
5597-16APB7F
- Nom de la série
1.25MM ZIF RA FFC
- Numéro de la série
05597
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2448454 Molex Port FFC/FPC Nbr total de pôles 16 Pas: 1.25 mm 39532164 1 pc(s) Tray
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2448454 Molex Port FFC/FPC Nbr total de pôles 16 Pas: 1.25 mm 39532164 1 pc(s) Tray
Schéma électrique
Schéma électrique 2448454 Molex Port FFC/FPC Nbr total de pôles 16 Pas: 1.25 mm 39532164 1 pc(s) Tray
Description
1.25mm Pitch Easy-On FFC/FPC Connector, Through-Hole, Right-Angle, ZIF, Top Contact Style, 16 Circuits
