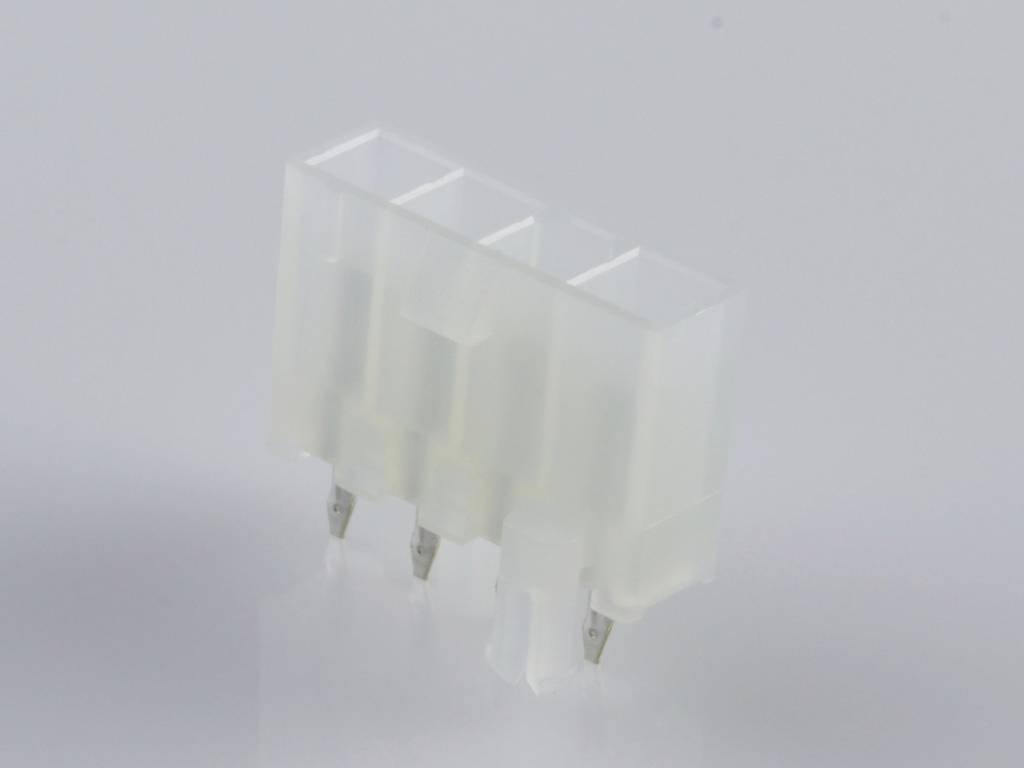

Photo non contractuelle
1/2
Photo non contractuelle
Molex Barrette femelle encastrable (standard) Nbr total de pôles 4 Pas: 4.2 mm 39301049 1 pc(s) Tray
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Barrette femelle encastrable (standard)
Forme
embase femelle, verticale
Nbr de rangées
1
Dimension grille
4.2 mm
Nbr total de pôles
4
Fiche technique (PDF)
4527 pièce(s)
Nombre
Min.: 204
Multiples: 102
Total (CHF 1.06 / pièce(s))
CHF 216.24
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
MINIFIT
- Contenu: 1 pc(s)
- Nbr de rangées: 1
- Nbr total de pôles: 4
Notre service pour vous
Caractéristiques techniques
- Please review product datasheet for further information.
- Type d'emballage
Tray
- Type de produit
Barrette femelle encastrable (standard)
- Forme
embase femelle, verticale
- Nbr de rangées
1
- Spécificités
avec vis de verouillage
- Dimension grille
4.2 mm
- Nbr total de pôles
4
- Courant nominal
9 A
- Courant nominal - arrondi
9 A
- Contenu
1 pc(s)
- Connexion
à souder
- Épaisseur du revêtement coté imprimé
0.889 µm
- Epaisseur du revêtement coté composants
0.889 µm
- Matériau boîtier
nylon (NL)
- Référence fabricant
39301049
- Couleur
naturel
- Matériau du contact
laiton
- Surface de contact coté circuit imprimé
étain
- Surface de contact coté enfichable
étain
- Tension nominale
600 V
- Conforme à la norme RoHS
oui
- Sens d'enfichage
à la verticale par rapport à la platine
- Température max.
+105 °C
- Température min.
-40 °C
- Type
Molex MOL Power & Signal Sol.
- Numéro de la pièce
5566-04A3
- Nom de la série
MINIFIT JR HDR VERT
- Numéro de la série
05566
- Revêtement du contact
laiton étamé
- Longueur de broche (côté CI)
3.5 mm
Documents & téléchargements
Fiche technique
Fiche technique 2448419 Molex Barrette femelle encastrable (standard) Nbr total de pôles 4 Pas: 4.2 mm 39301049 1 pc(s) Tray
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2448419 Molex Barrette femelle encastrable (standard) Nbr total de pôles 4 Pas: 4.2 mm 39301049 1 pc(s) Tray
Schéma électrique
Schéma électrique 2448419 Molex Barrette femelle encastrable (standard) Nbr total de pôles 4 Pas: 4.2 mm 39301049 1 pc(s) Tray
Description
Mini-Fit Jr. Vertical Header, 4.20mm Pitch, Single Row, 4 Circuits, with Snap-in Plastic Peg PCB Lock, Tin, Natural
