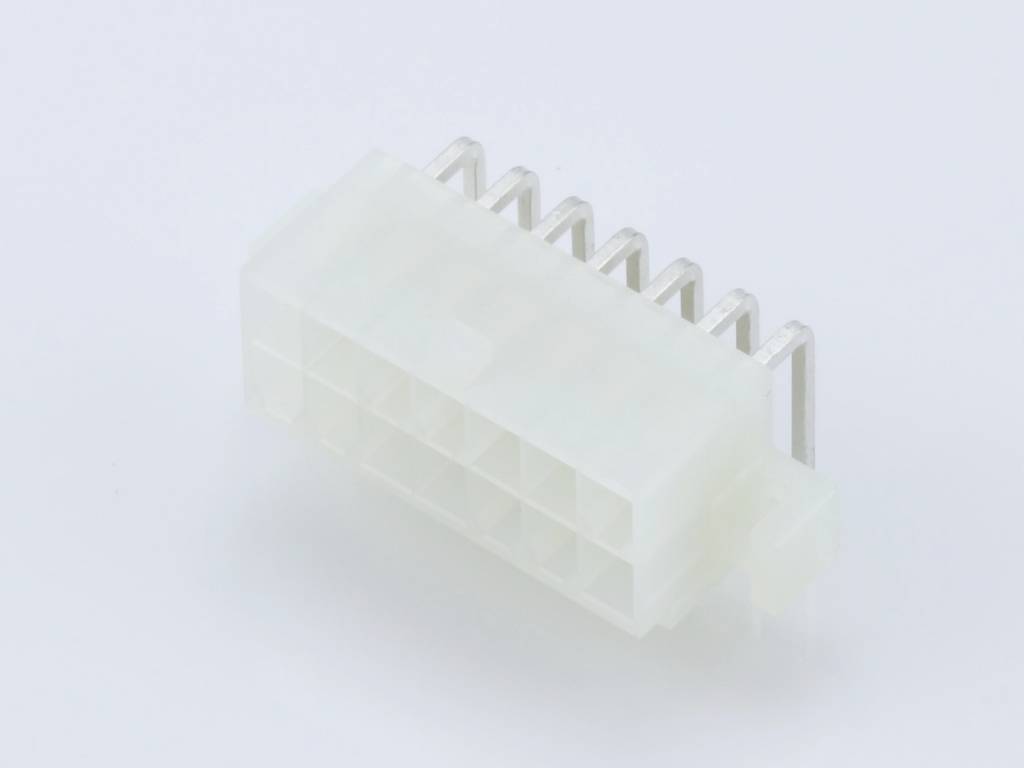

Molex Barrette femelle encastrable (standard) Nbr total de pôles 14 Pas: 4.2 mm 39291148 1 pc(s) Bag
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Barrette femelle encastrable (standard)
Nbr de rangées
2
Dimension grille
4.2 mm
Nbr total de pôles
14
Type d'emballage
Bag
Fiche technique (PDF)
11586 pièce(s)
Nombre
Min.: 100
Multiples: 100
Total (CHF 2.17 / pièce(s))
CHF 217.00
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
MINIFIT
- Contenu: 1 pc(s)
- Nbr de rangées: 2
- Nbr total de pôles: 14
Notre service pour vous
Caractéristiques techniques
- Please review product datasheet for further information.
- Type d'emballage
Bag
- Type de produit
Barrette femelle encastrable (standard)
- Nbr de rangées
2
- Systèmes de connecteurs enfichables
Connecteur fil à carte
- Spécificités
avec vis de verouillage
- Dimension grille
4.2 mm
- Nombre de pôles par rangée
7
- Nbr total de pôles
14
- Courant nominal
13 A
- Courant nominal - arrondi
13 A
- Contenu
1 pc(s)
- Connexion
à souder
- Épaisseur du revêtement coté imprimé
2.54 µm
- Epaisseur du revêtement coté composants
2.54 µm
- Matériau boîtier
nylon (NL)
- Référence fabricant
39291148
- Couleur
naturel
- Matériau d'isolation
nylon 6.6 UL 94V-2
- Matériau du contact
laiton
- Surface de contact coté circuit imprimé
étain
- Surface de contact coté enfichable
étain
- Tension nominale
600 V
- Conforme à la norme RoHS
oui
- Sens d'enfichage
à l'horizontale par rapport à la platine
- Température max.
+105 °C
- Température min.
-40 °C
- Type
Molex MOL Power & Signal Sol.
- Numéro de la pièce
5569-14A1
- Nom de la série
MINIFIT JR RA HDR
- Numéro de la série
05569
Documents & téléchargements
Fiche technique
Fiche technique 2448387 Molex Barrette femelle encastrable (standard) Nbr total de pôles 14 Pas: 4.2 mm 39291148 1 pc(s) Bag
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2448387 Molex Barrette femelle encastrable (standard) Nbr total de pôles 14 Pas: 4.2 mm 39291148 1 pc(s) Bag
Schéma électrique
Schéma électrique 2448387 Molex Barrette femelle encastrable (standard) Nbr total de pôles 14 Pas: 4.2 mm 39291148 1 pc(s) Bag
Description
Mini-Fit Jr. Header, Dual Row, Right-Angle, with PCB Mounting Flange, 14 Circuits, PA Polyamide Nylon 6/6 94V-2, Tin (Sn) Plating
