Name: Module universel Phoenix Contact 2319427 UM-2KS50/UNI/CS Contenu: 1 pc(s)
Brand: Phoenix Contact
SKU: 3579028
Availability: SoldOut

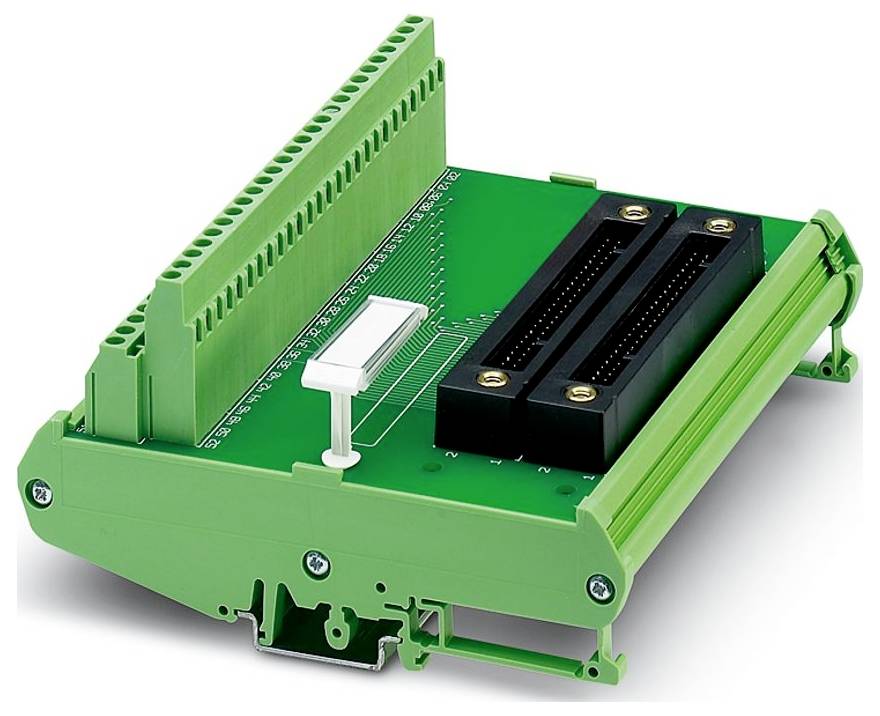

Module universel Phoenix Contact 2319427 UM-2KS50/UNI/CS Contenu: 1 pc(s)-0

Photo non contractuelle

Type de produit

Module universel

Nombre total de pôles

Connexion

Yokogawa KS

raccord à vis

Type de fixation

Montage sur profilé support/rack

AWG

24 - 12

Fiche technique (PDF)

Indisponible

Total (CHF 141.95 / pièce(s))

CHF 213.95

-34 %

CHF 141.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Module universel

Phoenix Contact UM-2KS50/UNI/CS 2319427
Contenu: 1 pc(s)

Caractéristiques techniques

Nombre de pôles : 52
Type de raccordement: borne à vis
Filetage à vis : m3
Couple de serrage : 0,5 Nm... 0,6 Nm
Section de conducteur flexible: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 1,5 mm² (manchon de veine sans douille en plastique);0,25 mm² ... 2,5 mm² (douille de veine avec douille en plastique)
Section conducteur rigide: 0,2 mm² ... 4 mm²
Section de conducteur AWG: 24 ... 12
Largeur : 139,5 mm
Hauteur : 125,4 mm
Profondeur : 65,9 mm
Conditions ambiantes: Conditions environnementales
Température ambiante (fonctionnement): -20 °C ... 65 °C.
Température ambiante (stockage/transport) : -20 °C ... 70 °C
Altitude: ≤ 2000 m
Normes/réglementations : EN CEI 60664-1
REMARQUE : Câble système utilisable : Phoenix Contact YUC50, Yokogawa AKB331
Type de montage : montage sur rail support
Catégorie de surtension : II
Degré de pollution : 2
Longueur de section dénudée : 7 mm
Lignes aériennes et fluviales: Voies aériennes et fluviales
Position de montage: indifférente
Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
Pas : 5,08 mm
Certificat : conforme à l'UKCA
Dimensions de l'article : Dimensions de l'article
Nombre de canaux : 32
Isolation : isolation fonctionnelle
UKCA: UKCA
Tension d'isolation de référence: 50 V
Tension de choc nominale: 0,5 kV (1,2 / 50 μs)
Indice de protection (emplacement de montage): ≤ IP54
Section de conducteur flexible (2 conducteurs de même section transversale): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (manchon de veine sans douille en plastique);0,5 mm² ... 0,5 mm² (douille TWIN avec douille en plastique)
Affichage d'état présent : Non
Nombre de connexions : 2
Propriétés d'isolation: Lignes d'air et de fluage: Propriétés d'isolation: Lignes d'air et de fluage
CARTE E/S CORRESPONDANTE: NFDV151;NFDV161;NFDV551;NFDV561
Commande prise en charge : YOKOGAWA CS3000 CentumVP : Commande prise en charge : YOKOGAWA CS3000 CentumVP
Commande prise en charge : YOKOGAWA STARDOM : Commande prise en charge : YOKOGAWA STARDOM
TENSION DE FONCTIONNEMENT (C.C.) : ≤ 30 V C.C.
Courant (par branche): ≤ 0,1 A
Connecteur 1 (niveau de commande) : connecteur 1 (niveau de commande)
Raccordement 2 (niveau de champ) : connecteur 2 (niveau de champ)
Section conducteur rigide (2 conducteurs de même section transversale): 0,2 mm² ... 1,5 mm²
Type de protection (module) : IP00

Type de produit: Module universel

Nombre total de pôles: 50

Connexion: Yokogawa KS
raccord à vis

Type de fixation: Montage sur profilé support/rack

: 24 - 12

Dim.: (L x l x H) 65.9 x 139.5 x 125.4 mm

Contenu: 1 pc(s)

Nombre de pôles: 50

Largeur: 139.5 mm

Hauteur: 125.4 mm

Longueur: 65.9 mm

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 4 mm²

Section de câble flexible (min.): 0.2 mm²

Section min. de câble rigide: 0.2 mm²

Profondeur: 65.9 mm

Courant assigné: 0,1 A

Tension assignée: 30 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3579028 Module universel Phoenix Contact 2319427 UM-2KS50/UNI/CS Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3579028 Module universel Phoenix Contact 2319427 UM-2KS50/UNI/CS Contenu: 1 pc(s)

Description

Module universel pour la connexion à des cartes numériques Yokogawa jusqu'à 32 canaux, 1:1 connexion de la fiche système Yokogawa au connecteur de borne à vis.
