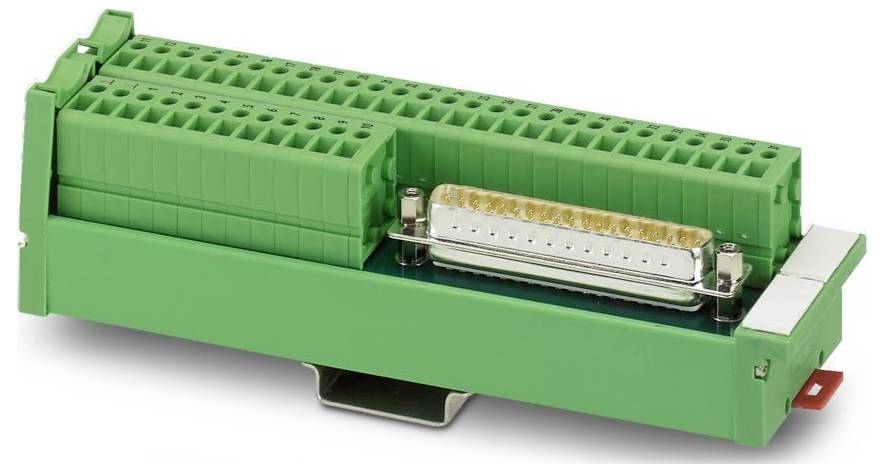

Photo non contractuelle
Module de transfert Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Contenu: 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Module de transfert
Nombre total de pôles
37
Connexion
barrette D-sub
raccord à vis
Type de fixation
Montage sur profilé support/rack
AWG
24 - 14
Fiche technique (PDF)
Total (CHF 133.95 / pièce(s))
CHF 195.95
-32 %
CHF 133.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Module de transfert
- Phoenix Contact UM 45-D37SUB/S/FRONT/Q 2959638
- Contenu: 1 pc(s)
Caractéristiques techniques
- Nombre de pôles : 38
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,4 Nm... 0,5 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 1,5 mm² (manchon de veine sans douille en plastique);0,25 mm² ... 1,5 mm² (douille de veine avec douille en plastique)
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 14
- Largeur : 45 mm
- Hauteur : 156 mm
- Profondeur : 46,6 mm
- Couleur : vert (RAL 6021)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -20 °C ... 50 °C
- Température ambiante (stockage/transport) : -20 °C ... 70 °C
- Altitude: ≤ 2000 m
- Normes/réglementations : EN CEI 60664-1
- Type de montage : montage sur rail support
- Catégorie de surtension : II
- Degré de pollution : 2
- Longueur de section dénudée : 9 mm
- Lignes aériennes et fluviales: Voies aériennes et fluviales
- Position de montage: indifférente
- Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
- Dimension modulaire: 5 mm
- Raccordement conforme à la norme CEI 60807-2
- Certificat : conforme à l'UKCA
- Dimensions de l'article : Dimensions de l'article
- Isolation : isolation fonctionnelle
- UKCA: UKCA
- Tension d'isolation de référence: 125 V
- Tension de choc nominale: 1,2 kV (1,2 / 50 μs)
- Indice de protection (emplacement de montage): ≥ IP54
- Section de conducteur flexible (2 conducteurs de même section transversale): 0,2 mm² ... 0,75 mm²;0,25 mm² ... 0,34 mm² (manchon de veine sans douille en plastique)
- Affichage d'état présent : Non
- Nombre de connexions : 1
- Propriétés d'isolation: Lignes d'air et de fluage: Propriétés d'isolation: Lignes d'air et de fluage
- Type de matériau isolant : PVC
- Cycles d'enfichage: > 500
- TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
- TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
- Courant (par branche): ≤ 2,5 A
- Courant (courant total): ≤ 55,5 A
- Connecteur 1 (niveau de commande) : connecteur 1 (niveau de commande)
- Raccordement 2 (niveau de champ) : connecteur 2 (niveau de champ)
- Section conducteur rigide (2 conducteurs de même section transversale): 0,2 mm² ... 0,75 mm²
- Indice de protection (module) : IP20
- Type de produit
Module de transfert
- Nombre total de pôles
37
- Connexion
barrette D-sub
raccord à vis
- Type de fixation
Montage sur profilé support/rack
24 - 14
- Dim.
(L x l x H) 46.6 x 45 x 156 mm
- Contenu
1 pc(s)
- Nombre de pôles
37
- Largeur
45 mm
- Hauteur
156 mm
- Longueur
46.6 mm
- Section câble flexible (max.)
2.5 mm²
- Section de câble rigide (max.)
2.5 mm²
- Section de câble flexible (min.)
0.2 mm²
- Section min. de câble rigide
0.2 mm²
- Profondeur
46.6 mm
- Courant assigné
< 2,5 mV A
- Tension assignée
30 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3580367 Module de transfert Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Contenu: 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3580367 Module de transfert Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Contenu: 1 pc(s)
Description
Module VARIOFACE SLIM LINE, avec raccordement vissé et connecteur femelle miniature Sub-D, montage perpendiculaire sur NS 35/7,5, nombre de pôle 15
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
