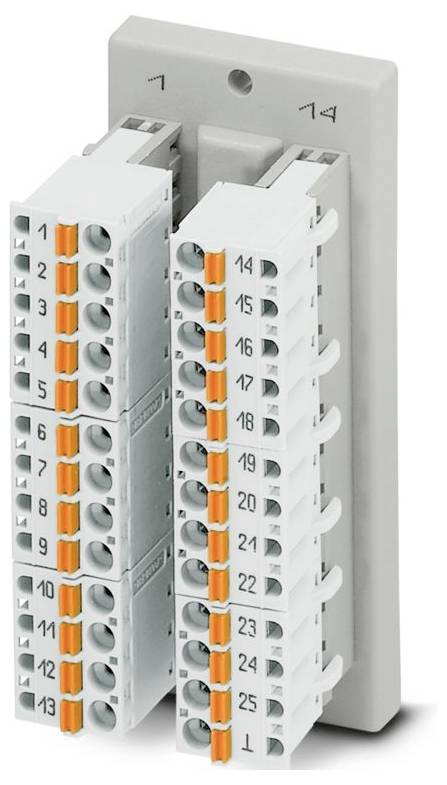

Module de transfert Phoenix Contact 2903055 DFLK-D25 SUB/M/FKCT Contenu: 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Module de transfert
Nombre total de pôles
25
Connexion
barrette D-sub
Raccordement à ressort Push-In
Type de fixation
Montage sur panneau arrière
AWG
24 - 12
Fiche technique (PDF)
115 pièce(s)
Nombre
Total (CHF 86.91 / pièce(s))
CHF 126.46
-31 %
CHF 86.91
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Module de transfert
- Phoenix Contact DFLK-D25 SUB/M/FKCT 2903055
- Contenu: 1 pc(s)
Caractéristiques techniques
- Famille de produits : VARIOFACE
- Nombre de pôles : 26
- Type de raccordement : raccordement à ressort Push-in
- Filetage à vis : UNC 4-40
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 2,5 mm² (manchon de veine sans douille en plastique);0,25 mm² ... 2,5 mm² (douille de veine avec douille en plastique)
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 38 mm
- Hauteur : 83,4 mm
- Profondeur : 46 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -20 °C ... 50 °C
- Température ambiante (stockage/transport) : -20 °C ... 70 °C
- Altitude: ≤ 2000 m
- Normes/réglementations : EN CEI 60664-1
- Type de montage : montage mural arrière
- Catégorie de surtension : II
- Degré de pollution : 2
- Longueur de dénudage : 10 mm
- Lignes aériennes et fluviales: Voies aériennes et fluviales
- Position de montage: indifférente
- Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
- Dimension modulaire: 5 mm
- Raccordement conforme à la norme CEI 60807-2
- Certificat : conforme à l'UKCA
- Dimensions de l'article : Dimensions de l'article
- Isolation : isolation fonctionnelle
- UKCA: UKCA
- Tension d'isolation de référence: 125 V
- Tension de choc nominale: 1,2 kV (1,2 / 50 μs)
- Indice de protection (emplacement de montage): ≥ IP54
- Section de conducteur flexible (2 conducteurs de même section transversale): 0,5 mm² ... 1,5 mm² (douille TWIN avec douille en plastique)
- Affichage d'état présent : Non
- Nombre de connexions : 1
- Propriétés d'isolation: Lignes d'air et de fluage: Propriétés d'isolation: Lignes d'air et de fluage
- Boîtier de type isolant : polyamide PA non renforcé
- Cycles d'enfichage: > 500
- TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
- TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
- Courant (par branche): ≤ 2,5 A
- Courant (courant total): ≤ 50 A (50 °C)
- Connecteur 1 (niveau de commande) : connecteur 1 (niveau de commande)
- Raccordement 2 (niveau de champ) : connecteur 2 (niveau de champ)
- Indice de protection (module) : IP20
- Type de produit
Module de transfert
- Nombre total de pôles
25
- Connexion
barrette D-sub
Raccordement à ressort Push-In
- Type de fixation
Montage sur panneau arrière
24 - 12
- Dim.
(L x l x H) 46 x 38 x 83.4 mm
- Contenu
1 pc(s)
- Nombre de pôles
25
- Largeur
38 mm
- Hauteur
83.4 mm
- Longueur
46 mm
- Section câble flexible (max.)
2.5 mm²
- Section de câble rigide (max.)
2.5 mm²
- Section de câble flexible (min.)
0.2 mm²
- Section min. de câble rigide
0.2 mm²
- Profondeur
46 mm
- Courant assigné
< 2,5 mV A
- Tension assignée
30 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3579668 Module de transfert Phoenix Contact 2903055 DFLK-D25 SUB/M/FKCT Contenu: 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579668 Module de transfert Phoenix Contact 2903055 DFLK-D25 SUB/M/FKCT Contenu: 1 pc(s)
Description
Module d'exécution VARIOFACE, raccord 1 : barre mâle D-SUB 1 x 25 broches, raccord 2 : raccord à ressort push-in 26 broches
