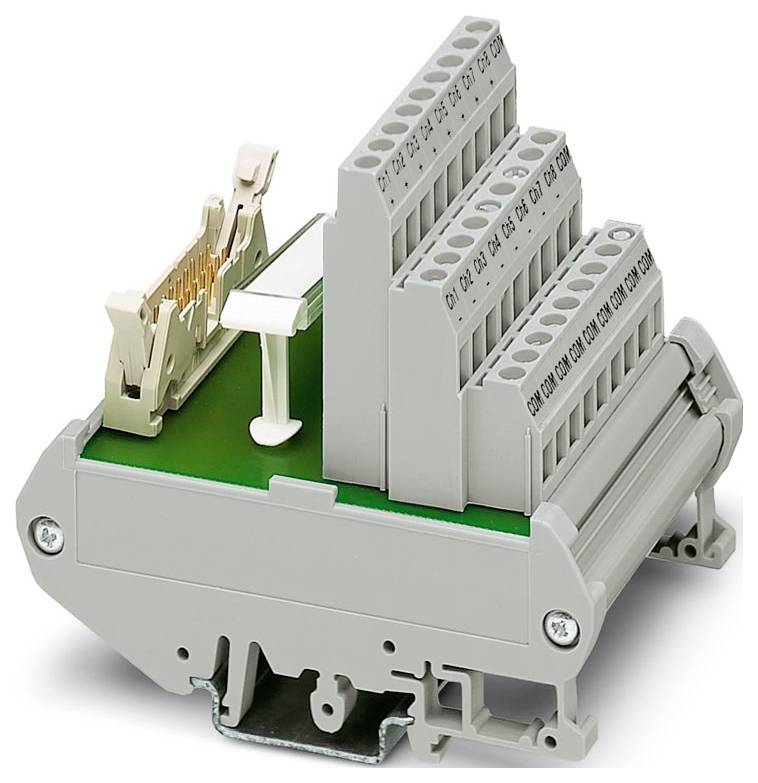

Photo non contractuelle
Module de transfert Phoenix Contact 2304432 FLKM 16/DV Contenu: 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Module de transfert
Nombre total de pôles
16
Connexion
Barrette IDC/FLK
raccord à vis
Type de fixation
Montage sur profilé support/rack
AWG
24 - 12
Fiche technique (PDF)
Total (CHF 69.95 / pièce(s))
CHF 97.95
-29 %
CHF 69.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Module de transfert
- Phoenix Contact FLKM 16/DV 2304432
- Contenu: 1 pc(s)
Caractéristiques techniques
- Famille de produits : VARIOFACE
- Nombre de pôles : 16
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 1,5 mm² (manchon de veine sans douille en plastique);0,25 mm² ... 2,5 mm² (douille de veine avec douille en plastique)
- Section conducteur rigide: 0,2 mm² ... 4 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 44,5 mm
- Hauteur : 89,6 mm
- Profondeur : 65,9 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -20 °C ... 50 °C
- Température ambiante (stockage/transport) : -20 °C ... 70 °C
- Altitude: ≤ 2000 m
- Normes/réglementations : EN CEI 60664-1
- Type de montage : montage sur rail support
- Catégorie de surtension : II
- Degré de pollution : 2
- Longueur de section dénudée : 7 mm
- Lignes aériennes et fluviales: Voies aériennes et fluviales
- Position de montage: indifférente
- Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
- Pas : 5,08 mm
- Raccordement conforme à la norme CEI 60603-13
- Certificat : conforme à l'UKCA
- Dimensions de l'article : Dimensions de l'article
- Nombre de canaux : 8
- Isolation : isolation fonctionnelle
- UKCA: UKCA
- Tension d'isolation de référence: 63 V
- Tension de choc nominale: 0,6 kV (1,2 / 50 μs)
- Indice de protection (emplacement de montage): ≥ IP54
- Section de conducteur flexible (2 conducteurs de même section transversale): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (manchon de veine sans douille en plastique);0,5 mm² ... 0,5 mm² (douille TWIN avec douille en plastique)
- Affichage d'état présent : Non
- Nombre de connexions : 1
- Propriétés d'isolation: Lignes d'air et de fluage: Propriétés d'isolation: Lignes d'air et de fluage
- Type de matériau isolant : PVC
- Cycles d'enfichage: > 50
- Commande prise en charge : EMERSON DeltaV : Commande prise en charge : EMERSON DeltaV
- Carte E/S correspondante: VE4001S2T2B3;VE4001S2T2B3 Series 2;VE4001S2T1B3;VE4002S1T1B3;VE4002S1T2B3;VE4002S1T2B3 Series 2;VE4003S2B4;VE4005S1S2B3;
- TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
- TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
- Courant (par branche): ≤ 1 A
- Connecteur 1 (niveau de commande) : connecteur 1 (niveau de commande)
- Raccordement 2 (niveau de champ) : connecteur 2 (niveau de champ)
- Section conducteur rigide (2 conducteurs de même section transversale): 0,2 mm² ... 1,5 mm²
- Type de protection (module) : IP00
- Type de produit
Module de transfert
- Nombre total de pôles
16
- Connexion
Barrette IDC/FLK
raccord à vis
- Type de fixation
Montage sur profilé support/rack
24 - 12
- Dim.
(L x l x H) 65.9 x 44.5 x 89.6 mm
- Contenu
1 pc(s)
- Nombre de pôles
16
- Largeur
44.5 mm
- Hauteur
89.6 mm
- Longueur
65.9 mm
- Section câble flexible (max.)
2.5 mm²
- Section de câble rigide (max.)
4 mm²
- Section de câble flexible (min.)
0.2 mm²
- Section min. de câble rigide
0.2 mm²
- Profondeur
65.9 mm
- Courant assigné
1 A
- Tension assignée
30 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3579018 Module de transfert Phoenix Contact 2304432 FLKM 16/DV Contenu: 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579018 Module de transfert Phoenix Contact 2304432 FLKM 16/DV Contenu: 1 pc(s)
Description
Module de transfert, raccord 1 : barre mâle IDC/FLK 1 x 16 broches, raccord 2 : raccord vissé 16 broches, nombre de canaux : 8
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
