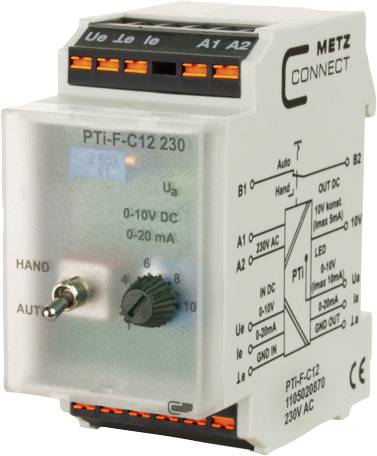

Metz Connect PTi-F-C12 230 V AC 1105020870 Convertisseur de signal 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Convertisseur de signal
Signal d'entrée max. (Courant)
20 mA
Signal d'entrée max. (tension)
10 V
Type
PTi-F-C12 230 V AC
Dim.
(L x l x H) 60 x 35 x 69.30 mm
Fiche technique (PDF)
Nombre
Total (CHF 68.41 / pièce(s))
CHF 68.41
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
PTi-F-C12 230 V AC
- Type de produit
Convertisseur de signal
- Signal d'entrée max. (Courant)
20 mA
- Signal d'entrée max. (tension)
10 V
- Dim.
(L x l x H) 60 x 35 x 69.30 mm
- Signal de sortie (tension)
0 - 10 V/DC
- Signal de sortie (Courant)
0 - 20 mA
- Tension de fonctionnement
230, 230 V/AC, V/DC (max)
- Tension de fonctionnement max.
230 V/AC
230 V/DC
- Charge
500 Ω
- Signal d'entrée (Tension)
0 - 10 V/DC
- Signal d'entrée (Courant)
0 - 20 mA
- Contenu
1 pc(s)
- Largeur
35 mm
- Hauteur
69.30 mm
- Longueur
60 mm
- Consommation électrique
AC: 200 ma; DC: 110 mA
- Température ambiante max.
+70 °C
- Température ambiante min.
-20 °C
- Tension d'alimentation (num.)
230 V/AC
230 V/DC
- Section de câble rigide (max.)
2.5 mm²
- Section min. de câble rigide
0.2 mm²
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3164624 Metz Connect PTi-F-C12 230 V AC 1105020870 Convertisseur de signal 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3164624 Metz Connect PTi-F-C12 230 V AC 1105020870 Convertisseur de signal 1 pc(s)
Description
Le séparateur de potentiel / convertisseur de signal sert à la séparation de signaux analogiques dans la plage de 0 à 10 V DC et de 0 à 20 ma DC ou à la conversion de signaux de 0 à 10 V DC à 0 à 20 ma DC ou de 0 à 20 ma DC à 0 à 10 V. DC. Les entrées, ou Les signaux de sortie ainsi que la tension d'alimentation sont mutuellement séparés en potentiel. Un signal d'entrée de 0 à 10 V ou de 0 à 20 ma peut être branché sur l'appareil. Fonction de séparation du potentiel : sur le PT-C12 230, le signal d'entrée 0 à 10 V est ajusté proportionnellement au signal de sortie 0 à 10 V. Le PTI-C12 230 compense le signal d'entrée de 0 à 20 ma proportionnellement au signal de sortie de 0 à 20 ma. Fonction conversion de signal avec séparation de potentiel : pour une conversion de signal de 0 à 10 V à 0 à 20 ma ou de 0 à 20 ma à 0 à 10 V, le signal de sortie converti peut être réajusté à l'aide d'une filière de broche intégrée. En outre, un niveau de commande de secours manuel avec interrupteur AUTO MANUEL avec contact de retour d'information est intégré. Le potentiomètre frontal permet de régler MANUELLEMENT le signal de sortie de 0 à 10 V ou de 0 à 20 ma en position d'interrupteur. Une tension de sortie constante de max. 10 V DC, 5 ma est disponible sur la borne 10 V. La LED intégrée sert à afficher la luminosité en fonction de la hauteur du signal de sortie UA. Connexion avec bornes à ressort (Push-in).
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Technique d'interface
- Module d'interface
- Séparateur de potentiel
- Convertisseur de signaux
- Réglage du courant
