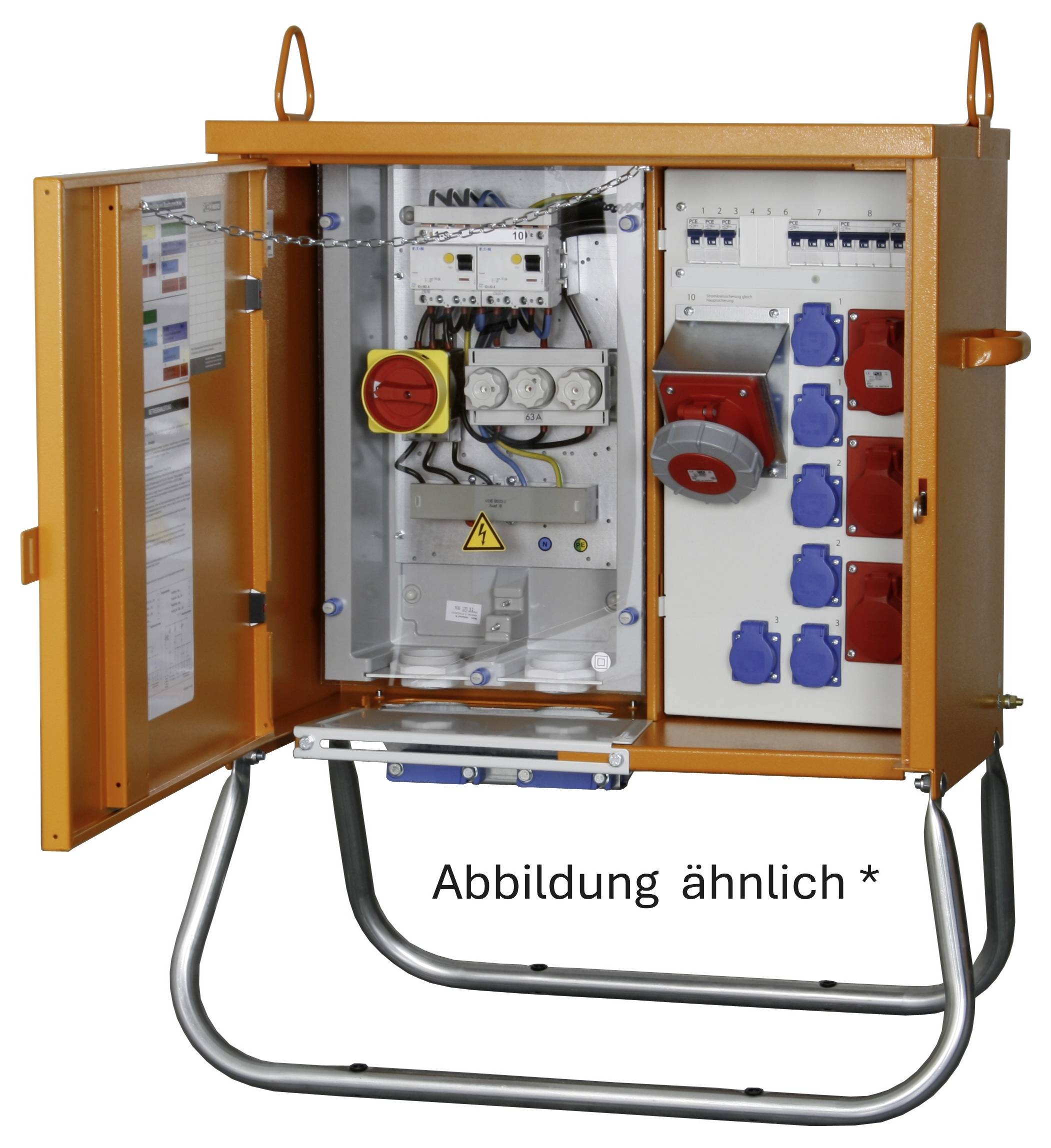

MERZ M-VEV 35/21-6/V1/X Armoire de distribution MZB9784 400 V 32 A
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Points forts & détails
Armoire de distribution 35 A
- Boîtier stable en tôle d'acier galvanisée avec revêtement en poudre résistant aux intempéries RAL 2000
- 2 œillets de grue pivotants
- Dispositif de mesure selon DIN 43870
- Toutes les installations isolées de protection
- Support galvanisé avec douilles en plastique pour clous de terre pour fixation au sol
- Norme DIN EN 61439-4
Caractéristiques techniques
- Type de produit
Armoire de distribution
- Tension d'entrée nominale
400 V
- Courant nominal d'entrée
32 A
- Tension de sortie nominale
400 V
- Entrées
Borne 6-35 mm²
- Connecteur A
borne à vis
- Connecteur B
prise CEE 16 A 5 pôles
prise CEE 32 A 5 pôles
Prise de courant + contact de protection
- Nombre de prises CEE
3
- Nombre de prises à contact protégé
6
- Normes
DIN EN 61439-4
- Couleur
orange
- Dim.
(l x H x P) 710 x 935 x 360 mm
- Largeur
710 mm
- Hauteur
935 mm
- Profondeur
360 mm
- Entrées (multiprise CEE)
Bornes à vis
- Sorties (multiprise CEE)
Prise CEE 16 A 5 pôles
Prise CEE 32 A 5 pôles
Prise à contact de protection
Documents & téléchargements
Fiche technique
Fiche technique 3521745 MERZ M-VEV 35/21-6/V1/X Armoire de distribution MZB9784 400 V 32 A
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3521745 MERZ M-VEV 35/21-6/V1/X Armoire de distribution MZB9784 400 V 32 A
Description
Armoire de distribution 22 kVA
Interrupteur principal (à commande libre) : 1
Protection FI : 1x40/0,03A type B
Prise CEE 5 broches : 2 x 16A, 1 x 32A
Prise de mise à la terre : 6
Disjoncteur de protection : 2x16A C 3 broches ; 3x16A C 1 broches.
Ce texte a été traduit par une machine.
Interrupteur principal (à commande libre) : 1
Protection FI : 1x40/0,03A type B
Prise CEE 5 broches : 2 x 16A, 1 x 32A
Prise de mise à la terre : 6
Disjoncteur de protection : 2x16A C 3 broches ; 3x16A C 1 broches.
Ce texte a été traduit par une machine.
Avertissement
Attention : connexion uniquement par un électricien.
