Marquardt 01117.0106-01 1117.0101 Bouton-poussoir 400 V/AC 16 A 1 x Off/(On) à rappel (L x l x H) 30 x 13 x 39.2 mm IP40
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Bouton-poussoir
Type d'éclairage
sans
Position de commutation
1 x Off/(On)
Type de contact
1 NO (T)
Connexion
cosses plates 6.3 mm
Fiche technique (PDF)
939 pièce(s)
Nombre
Total (CHF 5.32 / pièce(s))
CHF 5.32
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Résistance aux courants de fuite : PTI 250
- Force d'ouverture du contact : ≤ 4 N
- Inflammabilité : UL 94 V-0
- Homologations : ENEC, UL, CSA
- Type de produit
Bouton-poussoir
- Spécificités
actionneur surélevé
- Couleur boîtier/bouton
blanc
- Fonctions
à rappel
- Type d'éclairage
sans
- Position de commutation
1 x Off/(On)
- Type de contact
1 NO (T)
- Matériau du contact
Ag
- Connexion
cosses plates 6.3 mm
- Résistance de continuité
< 100 µΩ
- Tension de commutation
400 V/AC
- Courant de commutation (max.)
16 A
- Température min.
-40 °C
- Température max.
+85 °C
- Longueur
30 mm
- Largeur
13 mm
- Hauteur
39.2 mm
- Durée de vie mécanique
100000 cycles de commutation
- Durée de vie électrique
10³ cycles de commutation
IP40
- Force d'actionnement
4 N
- Contenu
1 pc(s)
- Résistance d'isolement
> 100 MΩ

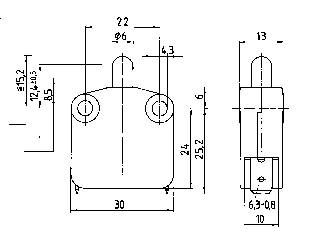

- Dim.
(L x l x H) 30 x 13 x 39.2 mm
- Découpe du panneau avant
30 x 13 mm
- Epaisseur de plaque (maxi)
2.6 mm
- Courant de commutation par induction
6 A
- Type
1117.0101
Documents & téléchargements
Fiche technique
Fiche technique 700319 Marquardt 01117.0106-01 1117.0101 Bouton-poussoir 400 V/AC 16 A 1 x Off/(On) à rappel (L x l x H) 30 x 13 x 39.2 mm IP40
Fiche technique 700319 Marquardt 01117.0106-01 1117.0101 Bouton-poussoir 400 V/AC 16 A 1 x Off/(On) à rappel (L x l x H) 30 x 13 x 39.2 mm IP40
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 700319 Marquardt 01117.0106-01 1117.0101 Bouton-poussoir 400 V/AC 16 A 1 x Off/(On) à rappel (L x l x H) 30 x 13 x 39.2 mm IP40
Description
Système de contact à double interruption (contact à déclic). Pour tensions de rupture jusqu'à 400 V/AC.
Avertissement
Dans la description du fonctionnement des interrupteurs, les valeurs entre parenthèses indiquent qu'il s'agit d'une fonction momentanée.
