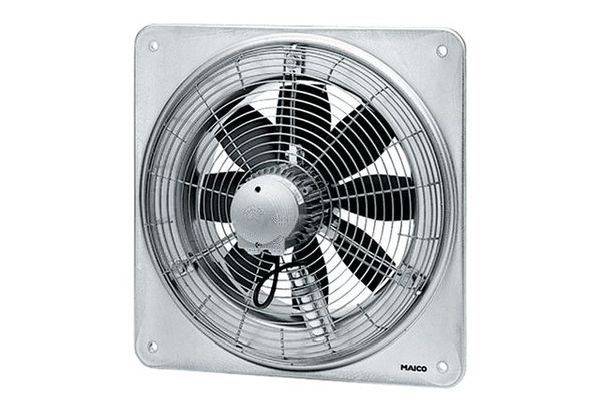

Maico Ventilatoren Maico Ventilateur mural 8700 m³/h 500 mm

Grille de protection sur le côté aspiration, chromée jaune, protection contre les contacts selon DIN en ISO 13857. Roues à ailettes à 8 pales en polyamide renforcé de fibres de verre. Équilibrage dynamique en 2 niveaux, conformément au niveau de qualité 6.3, DIN ISO 1940, partie 1. Montage possible dans n'importe quelle position Sens de refoulement : l'illustration suivante montre le sens de refoulement : sens de refoulement A : aspiration par le moteur, standard. Sens de refoulement B : par soufflage via le moteur, sur demande. Sens de rotation, marche arrière : le débit volumétrique diminue d'environ 35 % en cas de direction de refoulement anormale. Moteur : moteur asynchrone. Réglable en fonction de la vitesse de rotation. Exception : type EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B et DZS 40/2 B. réversible. Exception : ventilateurs avec moteur à pôles d'écartement (...-E). Ne convient pas pour la production d'air saturé de vapeur d'eau. Moteur triphasé : séries DZQ et DZS. Tension de mesure 400 V, 50 Hz. Type de protection IP 55. Exception DZQ/DZS... D IP 54. Protection contre la surcharge thermique de série. Exception : disponible sur demande pour DZQ/DZS 25/4 D et ventilateurs muraux axiaux commutables en polarité. Les connexions sont guidées sans potentiel sur les bornes et doivent être connectées à un disjoncteur à disjoncteur complet, par ex. mV 25 ou au circuit de commande d'un contacteur. Ventilateurs commutables : protection contre la surcharge avec disjoncteur à disjoncteur complet à fournir en usine. Les moteurs commutables en pôles avec les rapports de vitesse 8/4 ou 4/2 sont commutés en mode à bande de contact. Connexion électrique : sur la barre de serrage dans le couvercle de fermeture du moteur. Consignes de sécurité : le ventilateur ne doit être mis en service que si la protection contre les contacts de la turbine est assurée conformément à la norme DIN en ISO 13857. Article : DZQ 50/4 B, modèle : plaque murale carrée, volume de refoulement : 8700 m3/h, volume de refoulement : 6310 m3/h / en opt. Rendement, pression pfs, nominal : 135 Pa - en opt. Rendement, vitesse nominale : 1410 tr/min - en opt. Rendement, vitesse de rotation : 1438 tr/min, type de roue de roulement : axial, axial, réglable en vitesse : oui, réversible : oui, type de tension : courant triphasé, tension de mesure : 400 V, fréquence secteur : 50 Hz, puissance nominale : 615 W / en opt. Rendement, nominal : 1,1 A / en opt. Rendement, IMAX : 1,6 A, indice de protection : IP 55, classe de chaleur : f, câble d'alimentation : 7 / 1,5 mm2, emplacement de montage : mur / plafond, type de montage : apparent, position de montage : horizontal / vertical, matériau : tôle d'acier, zinguée, poids : 18,6 kg, largeur nominale : 500 mm, largeur: 700 mm, hauteur: 700 mm, profondeur: 339 mm, température du produit de transport à 60 °C, température du produit de transport à IMAX: -20 °C à 60 °C, efficacité totale e: 38,5 %, catégorie de mesure: A, catégorie d'efficacité: statique, efficacité N: 46,1, VSD requis: non, année de fabrication : voir plaque signalétique, nom du fabricant / numéro d'immatriculation officiel / lieu d'établissement du fabricant : Maico Elektroäkäre-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / volume d'alimentation BEP / PFS, BEP : 0,615 kW / 6310 m3/h / 135 Pa, nBEP : 1410 1/min, rapport spécifique : 1 env. voir notice de montage, informations sur l'installation, l'utilisation et l'entretien : voir notice de montage, objets utilisés pour la mesure de l'efficacité qui ne sont pas décrits par la catégorie de mesure : -, niveau de puissance acoustique LWA7 : 82 dB(A), volet de fermeture : sans

Ce texte a été traduit par une machine.
