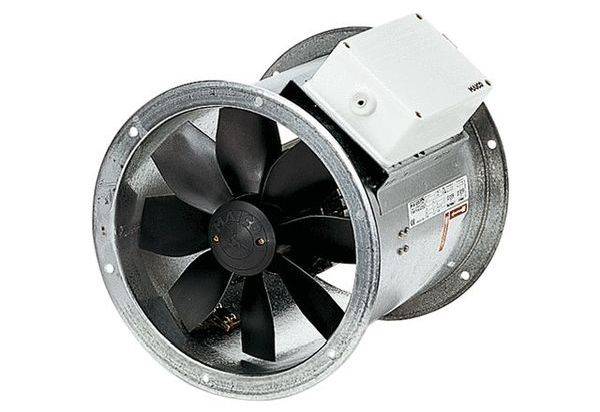

Maico Ventilatoren 0086.0044 Ventilateur axial 1890 m³/h 300 mm

Manchon tubulaire en tôle d'acier zinguée, avec bride des deux côtés. Roues à ailettes à 8 pales en polyamide renforcé de fibres de verre. Équilibrage dynamique en 2 niveaux, conformément au niveau de qualité 6.3, DIN ISO 1940, partie 1. Trous à bride conformes à la norme DIN en 12220:1998. DZR 56/6 B et DZR 56/4 B : trous à bride selon DIN en 12220:1998. Pour éviter les transferts de vibrations vers le système tubulaire : utilisez des embouts de raccordement élastiques, des pieds et des amortisseurs de vibrations. Indice de protection élevé IP 55. Exception EZR/DZR... D IP 54. Montage possible dans n'importe quelle position Moteur : moteur asynchrone, commande de vitesse. Exception : type DZR 40/2 B. ne convient pas pour la promotion de l'air saturé de vapeur d'eau. Le sens de refoulement est indiqué sur l'appareil par une flèche de sens de rotation et de direction de refoulement. Marche arrière : le débit volumétrique diminue d'environ 35 % dans le sens de refoulement anomal. Moteur triphasé : série DZR. Tension de mesure 400 V, 50 Hz. Protection contre la surcharge thermique de série. Exception : disponible sur demande pour DZR 25/4 D et ventilateurs à tube axial commutables en polarité. Les connexions sont guidées sans potentiel sur les bornes et doivent être connectées à un disjoncteur à disjoncteur complet, par ex. mV 25 ou au circuit de commande d'un contacteur. Ventilateurs commutables : protection contre la surcharge avec disjoncteur à disjoncteur complet à fournir en usine. Raccordement électrique : boîte à bornes extérieure avec passe-câbles. Consignes de sécurité : le ventilateur ne doit être mis en service que si la protection contre les contacts de la roue à ailettes est assurée conformément à la norme DIN en ISO 13857. Article : DZR 30/42 B, volume de refoulement : 1890 m3/h / 3870 m3/h, volume de refoulement : 1410 m3/h / 2730 m3/h / in opt. Rendement, pression pfs, nominal : 40 Pa - 180 Pa - en opt. Rendement, vitesse nominale : 1450 tr/min - 2830 tr/min - en opt. Rendement, vitesse de rotation : 1472 1/min / 2879 1/min, type de roue de roulement : axial, axial, réglable en vitesse : oui, réversible : oui, type de tension : courant triphasé, tension de mesure : 400 V, fréquence secteur : 50 Hz, puissance nominale : 70 W / 405 W / en opt. Rendement, nominal : 0,3 A / 1 A / en opt. Rendement, IMAX : 1,2 A, indice de protection : IP 55, classe de chaleur : B, commutable en pôles : oui, nombre de pôles à grande vitesse : 2, nombre de pôles à faible vitesse : 4, câble d'alimentation : 5 / 1,5 mm2, position de montage : horizontal / vertical, matériau : tôle d'acier, zingué, poids : 11,61 kg, diamètre nominal : 300 mm, largeur: 380 mm, hauteur: 424 mm, profondeur: 300 mm, A: 313 mm, B: 300 mm, température du produit de transport à intensité nominale : 60 °C, température du produit de transport à IMAX : -20 °C à 60 °C, efficacité totale : 49 %, catégorie de mesure : D, catégorie d'efficacité : total, efficacité N : 58,2, VSD nécessaire : non, année de fabrication : voir plaque signalétique, nom du fabricant / numéro d'immatriculation officiel / lieu d'établissement du fabricant : Maico Elektroäkäre-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / volume d'alimentation BEP / PFS, BEP : 0,361 kW / 3390 m3/h, nBEP : 2850 1/min, rapport spécifique : env. 1, informations sur le démontage et l'élimination : voir notice de montage, informations sur l'installation, l'utilisation et la maintenance : voir notice de montage, objets utilisés pour la mesure de l'efficacité qui ne sont pas décrits par la catégorie de mesure : -, pf, BEP : 188 Pa, niveau de puissance acoustique LWA5 : 67 dB(A) / 89 dB(A), moteur à courant continu : faux

Ce texte a été traduit par une machine.
