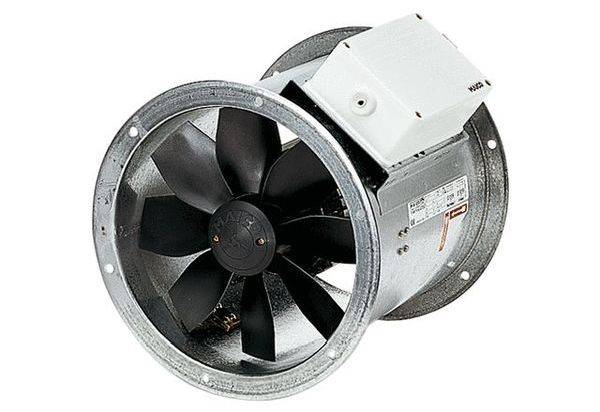

Maico Ventilatoren 0086.0005 Ventilateur axial 3690 m³/h 300 mm

Manchon tubulaire en tôle d'acier zinguée, avec bride des deux côtés. Roues à ailettes à 8 pales en polyamide renforcé de fibres de verre. Équilibrage dynamique en 2 niveaux, conformément au niveau de qualité 6.3, DIN ISO 1940, partie 1. Trous à bride conformes à la norme DIN en 12220:1998. DZR 56/6 B et DZR 56/4 B : trous à bride selon DIN en 12220:1998. Pour éviter les transferts de vibrations vers le système tubulaire : utilisez des embouts de raccordement élastiques, des pieds et des amortisseurs de vibrations. Indice de protection élevé IP 55. Exception EZR/DZR... D IP 54. Montage possible dans n'importe quelle position Moteur : moteur asynchrone, commande de vitesse. Exception : type DZR 40/2 B. ne convient pas pour la promotion de l'air saturé de vapeur d'eau. Le sens de refoulement est indiqué sur l'appareil par une flèche de sens de rotation et de direction de refoulement. Marche arrière : le débit volumétrique diminue d'environ 35 % dans le sens de refoulement anomal. Moteur à courant alternatif : série EZR. Tension nominale 230 V, 50 Hz. Moteur à condensateur avec condensateur de fonctionnement prêt à être raccordé dans le boîtier à bornes. Protection contre la surcharge thermique de série. Les connexions sont guidées sans potentiel sur les bornes et doivent être branchées sur un disjoncteur à disjoncteur complet, par ex. MVE 10 (non adapté pour EZR 25/4 D, EZR 30/6 B et EZR 35/6 B) ou sur le circuit de commande d'un contacteur. Raccordement électrique : boîte à bornes extérieure avec passe-câbles. Consignes de sécurité : le ventilateur ne doit être mis en service que si la protection contre les contacts de la roue à ailettes est assurée conformément à la norme DIN en ISO 13857. Article : EZR 30/2 B, volume de refoulement : 3690 m3/h, volume de refoulement : 2660 m3/h / in opt. Rendement, pression pfs, nominal : 165 Pa - en opt. Rendement, vitesse nominale : 2830 tr/min - en opt. Rendement, vitesse de rotation : 2884 1/min, type de roue de roulement : axial, axial, réglable en vitesse : oui, réversible : oui, type de tension : courant alternatif, tension de mesure : 230 V, fréquence secteur : 50 Hz, puissance nominale : 350 W / en opt. Rendement, nominal : 1,6 A / en opt. Rendement, IMAX : 2,4 A, indice de protection : IP 55, classe de chaleur : B, commutable en pôles : non, position de montage : horizontale / verticale, matériau : tôle d'acier, zinguée, poids : 12,08 kg, diamètre nominal : 300 mm, largeur: 380 mm, hauteur: 424 mm, profondeur: 300 mm, A: 313 mm, B: 300 mm, température du produit de transport à intensité nominale : 60 °C, température du produit de transport à IMAX : -20 °C à 60 °C, efficacité totale : 51 %, catégorie de mesure : D, catégorie d'efficacité : total, degré d'efficacité N : 60,4, VSD requis : non, année de fabrication : voir plaque signalétique, nom du fabricant / numéro d'immatriculation officiel / lieu d'établissement du fabricant : Maico Elektroäkäre-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / volume d'alimentation BEP / PFS, BEP : 0,32 kW / 3140 m3/h, nBEP : 2850 1/min, rapport spécifique : env. 1, informations sur le démontage et l'élimination : voir notice de montage, informations sur l'installation, l'utilisation et l'entretien : voir notice de montage, objets utilisés pour la mesure de l'efficacité qui ne sont pas décrits par la catégorie de mesure : -, pf, BEP : 187 Pa, niveau de puissance acoustique LWA5 : 83 dB(A), moteur DC : faux

Ce texte a été traduit par une machine.
